引言
    隨著制造信息化的飛速發展，現在可以將三維模型的設計數據傳輸?shù)綌?shù)控加工設備里面來進行間接或直接加工了。但工程圖仍然是工業產品（或機械設計）最終輸出的一種重要形式，它是將三維模型通過一定的投影關系而形成的二維視圖，在很多時候，產品的制造還是根據工程圖紙來完成的。

    1 Pro/ENGINEER工程圖介紹
    工程圖也是Pro/ENGINEER的一個組成部分。利用系統提供的工程圖模式，可以很方便地將三位模型轉為二維的工程圖來表示。生成的工程圖與模型之間依然保持著參數化的關聯性。如果修改三維模型，則相應的工程圖也會自動改變；反之，如果修改工程圖，則關聯的三維模型也會再生改變。
    生成的工程圖是 由各種視圖組成的，這些視圖包括標準三視圖、輔助視圖、投影視圖、半剖視圖、剖視圖、局部視圖等。系統可以自動為視圖顯示尺寸，但自動顯示出的尺寸往往比較凌亂，不合乎設計者對圖面美觀和讀圖的要求，這就需要手動調整尺寸的位置，刪除不需要的尺寸而重新手動標注重要的尺寸。

    2 應用實例
    下面介紹一個簡單軸類零件尺寸的標注：

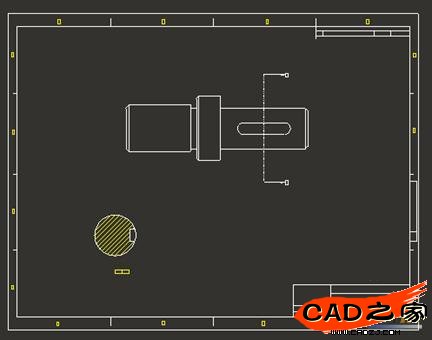

    1.先新建好繪圖文件，指定好模型、繪圖模塊，創建好繪圖所需的視圖，如下：

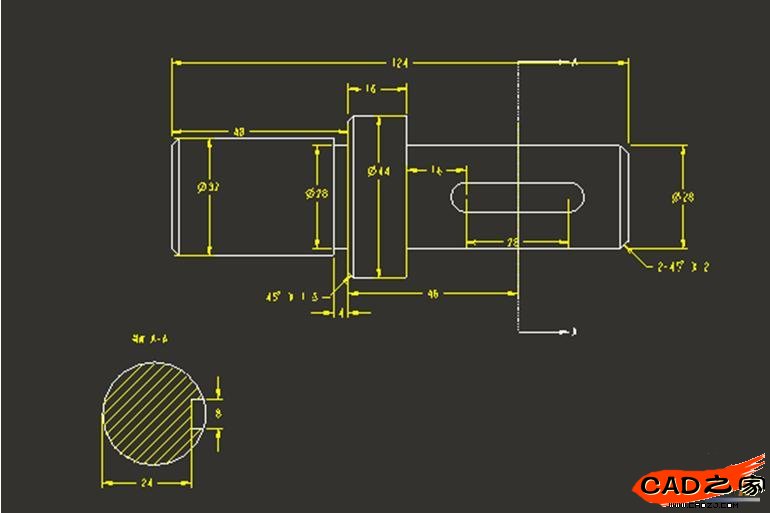

    2. 在一個新工程圖中，使用系統提供的"顯示及拭除"功能，可以自動顯示出三維模型傳遞到工程圖中的尺寸和一些項目參數。運用"顯示及拭除"功能顯示出所有尺寸；由于系統自動顯示的尺寸比較凌亂，所有需手動刪除一些尺寸，并調整好相關尺寸的位置。調整好的視圖如下：

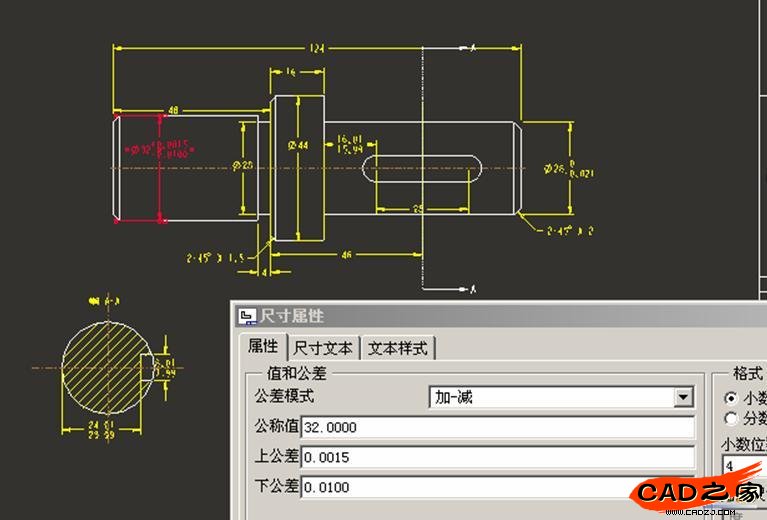

    3. 插入尺寸公差；
    先將"文件""屬性"的"繪圖選項"中的tol_display的值設置為yes。
    一般圖紙中重要尺寸的公差才會在視圖中標示出來，其他尺寸可以默認為一般公差，避免繪圖中尺寸公差太多。

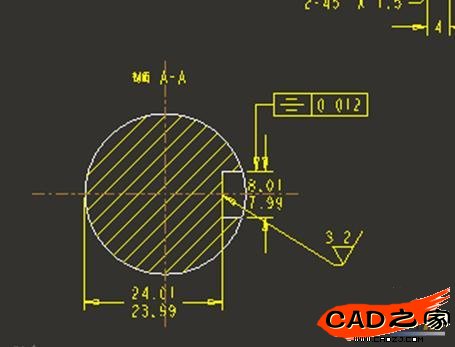

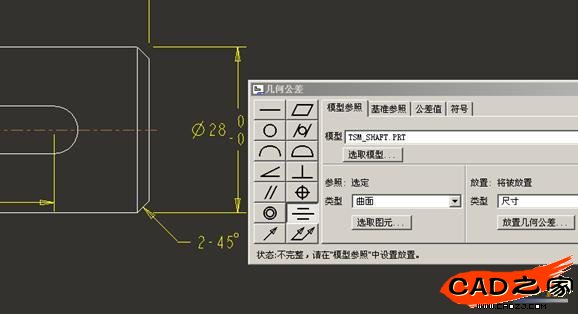

    4. 插入幾何公差，標示出零件的幾何要求；

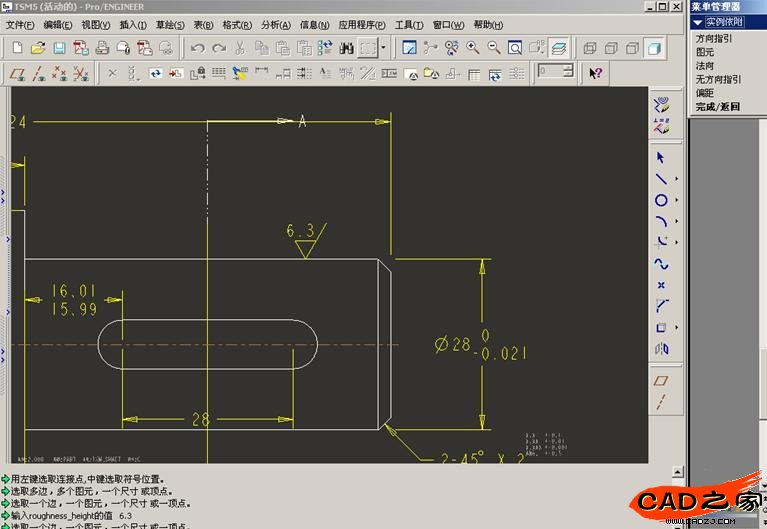

    5. 插入軸表面光潔度；

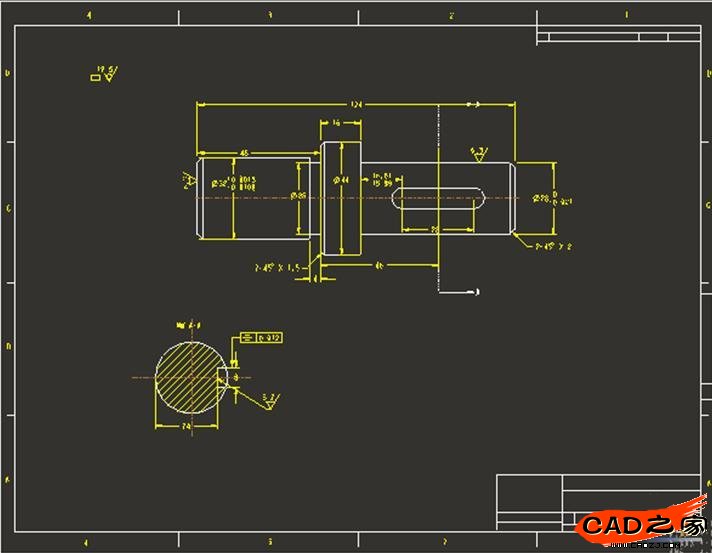

    6. 至此，工程圖已基本完成如下：



    3 結束語
    工程圖需要遵循一定的制圖規范或者標準，例如國標（GB）。為了確保工程圖保持一定的格式和界面，需要為工程圖選定合適的工程圖模板或者定義統一的工程圖格式。新建一個工程圖文件的過程中，可以預先確定標準模板和格式。必要時，可以通過繪圖設置文件選項和配置文件來進一步定義工程圖的環境。
