利用顯示/隱藏對話框( Show/Erase dialog box)，我們可以顯示/隱藏模型或其部分特征的尺寸。如果需要在透視圖中顯示模型尺寸，我們必須對DRAWING的配置文件添加下面的配置：allow_3D_dimensions設置為：yes。尺寸的顯示類型依賴與視圖的放置方法，注意一下幾點：

　　對于拉伸或旋轉的特征，如果草繪平面不垂直也不平行與屏幕，系統仍顯示平行與屏幕的尺寸

　　當系統無法顯示normal-to-trajectory的掃描特征的尺寸時，尺寸會顯示在另外的視圖上;如沒有其它視圖，則顯示在中間面上;

　　系統在視圖中不顯示由 By View 命令壓縮的特征的尺寸，系統會選擇其它視圖進行顯示;

　　對于旋轉視圖來說，系統顯示的尺寸會進行旋轉顯示。

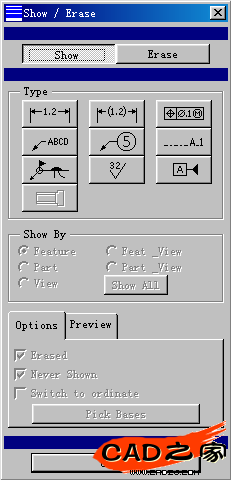

　　在DRAWING模式下，選擇detail%26gt;show/erase,出現Show/Erase 對話框， Show/Erase對話框如右圖 。

　　· 5.1.2 在圖紙中顯示整個模型尺寸--- show all

　　在Show/Erase對話框中，點擊 Show

　　在Type 中，點擊尺寸



，參考尺寸

。

　在選擇一項，說明是根據什么方式顯示尺寸，這里我們選擇 show all ,表示顯示所有特征的尺寸。

　　點擊 Preview ，預顯尺寸。

　　點擊accept all

　　點擊 Close .完成。

　　注意：點擊Preview標簽，使被選中。如下圖。

　　· 5.1.3 指定顯示尺寸的特征的范圍

　　點擊 Show

　　點擊尺寸，

　　在TYPE中選擇 Feature (或 Feat %26amp; View ).

　　在菜單GET SELECT中選擇 Sel By Menu

　　在菜單SPECIFY BY選擇 Number Range

　　輸入需要顯示尺寸的特征的開始ID號以及結束ID號。

5.1.4 在裝配圖中顯示尺寸

　　選擇 DETAIL %26gt; Show/Erase .

　　點擊 Show 并選擇 Dimension

　　在 Type 中選擇 Part ，標明按裝配圖中的零件顯示尺寸。

　　在模型中選擇需要顯示尺寸的模型。選擇方法可以由多種：見上面圖中的DET SELECT菜單。

　　確認，點擊close.

　　· 5.1.5 尺寸的隱藏

　　通過隱藏：Erase,可以不顯示模型的尺寸。尺寸隱藏以后，在顯示或打印中均不出現。必須說明，系統不記憶尺寸的位置，就是說，如果你Erase了曾經調整的尺寸的位置，在重新顯示它時，位置并不能保證一樣。

　　選擇DETAIL %26gt; Show/Erase .

　　點擊 Erase .標簽

　　點擊

，

等

　　在中，選擇一項，標明按哪一種方法Erase.

　　· 5.1.6 顯示/隱藏視圖的注釋

　　顯示或隱藏視圖的注釋(局部放大圖的名稱，比例，剖面名稱等，可以使用Show/Erase對話框，注意選中note

..

　　這種方法不直觀，可以使用視圖的操作來進行。

　　如：

　　view%26gt;modify view%26gt;change scale

　　view%26gt;modify view%26gt;view name

　　view%26gt;modify view%26gt;x-section

　　· 5.1.7 顯示/隱藏對話框的其它應用：

　　可以顯示或隱藏：注釋，BOM序號，軸線，焊接符號，表面粗糙度等。
