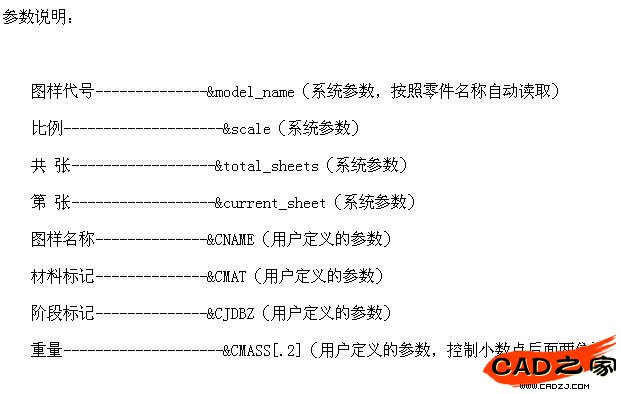

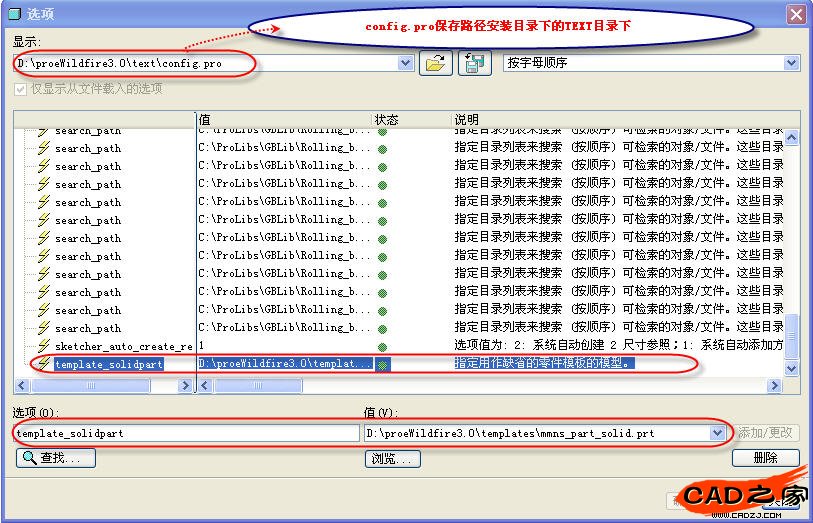

01



圖樣名稱———CNAME　

材料標記———CMAT
但我使用PTC＿MATERIAL＿NAME參數）

階段標記———CJDBZ（用戶定義的參數）

重量———CMASS　

企業名稱———QNAME

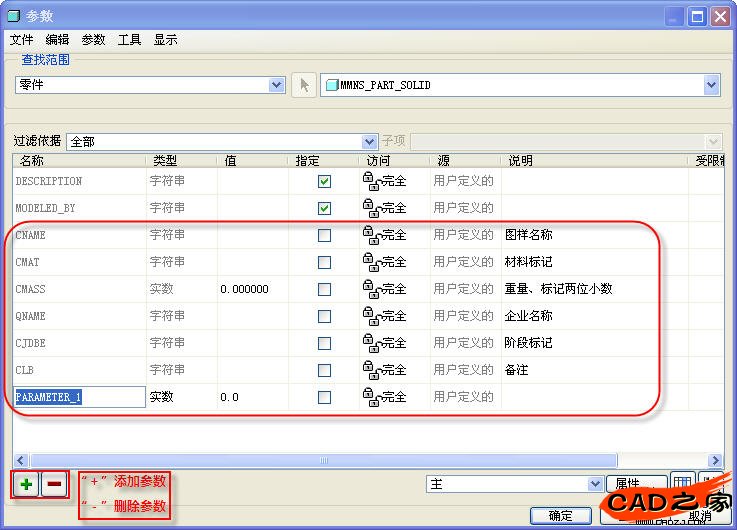

方法：“工具”→“參數”→點右下角“＋”號→在名稱列中輸入?yún)?shù)名（如CNAME）→在類型列中選擇類型（如字符串）→值為空→在說明列中輸入簡要的說明，以更自己識別）如下圖02

3、
建立標題欄（具體方法不多說，本論壇中有很詳細定制方法，在最后我也上傳一方法，）

①
把標題欄建立成表格，以更日后調用

②
標題欄中的參數一定要與你上面模板的參數一一對應，這樣以后在建立工程圖時，它才會自動獲取零件中的相關數據，其中系統參數也是自動獲取的，如比例、頁碼等

#p#分頁標題#e#③
你也可以把企業名稱參數還要直接用你單位的名稱代替，這樣以后就不用每次輸入，同樣，你也可以在設置模板在將QNAME的值設置成你單位的名稱（推薦），這是一樣的。

④
注意：要設置“旋轉原點”在右下角，旋轉原點將是你以后將此表插入的基點，方法：選中整個表格，再點右鍵→設置旋轉原點→靠近你要設置原點線段附近點左鍵→會出現一小叉→OK

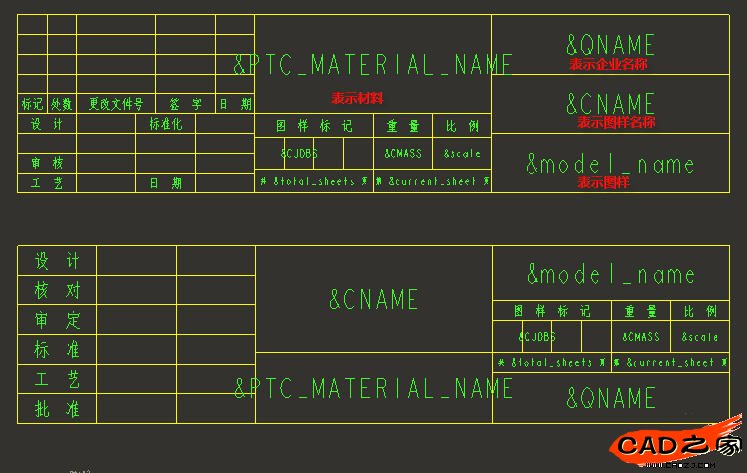

見下圖03、04

4、
建立其它的部分：代碼欄、附加欄、參數欄，方法同上

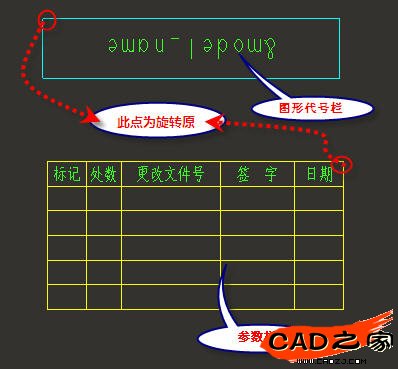

注：代碼欄旋轉原點是左上角、是倒顯示圖號的那個，要求參數文本樣式旋轉角度180°才可以倒顯示，見下圖05；參數欄旋轉原點是右上角那個點

5、
建立明細表（同樣，訪求不說明，自己論壇中找，多的很呢）

我把我建立的表放在TABLE.FRM文件中傳上了，大家可以參考一下，同時我也上傳了一個有關PROE的格式、標題欄、明細表、BOM創建等的定義方法（這個使用說明是我在網上找到的，和大家分享是叫“孤峰醉酒峰”制作的。

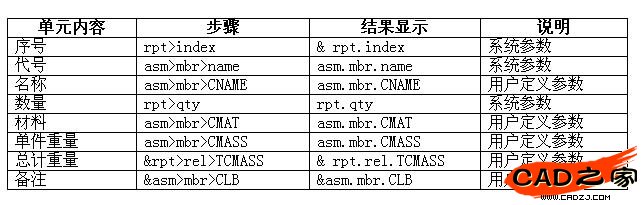

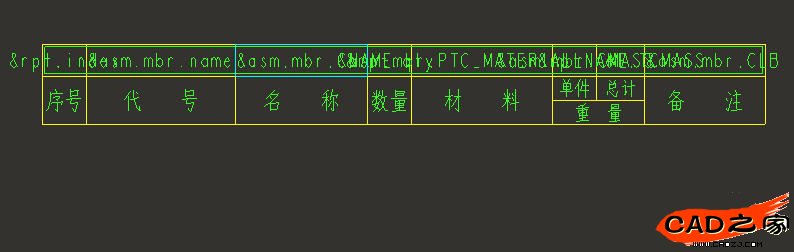

見下圖06、07

6、
建立格式：在建立格式之前，你應該有合理的文件命名方式，以下是我用的

標準_幅面大小_frm_對象類型_縱橫方式

例如：GB_a4_frm_prt_h　表示：國標的A4橫向零件格式#p#分頁標題#e#

　　　GB_a3_frm_asm_V
表示：國標的A3橫向裝配格式

①

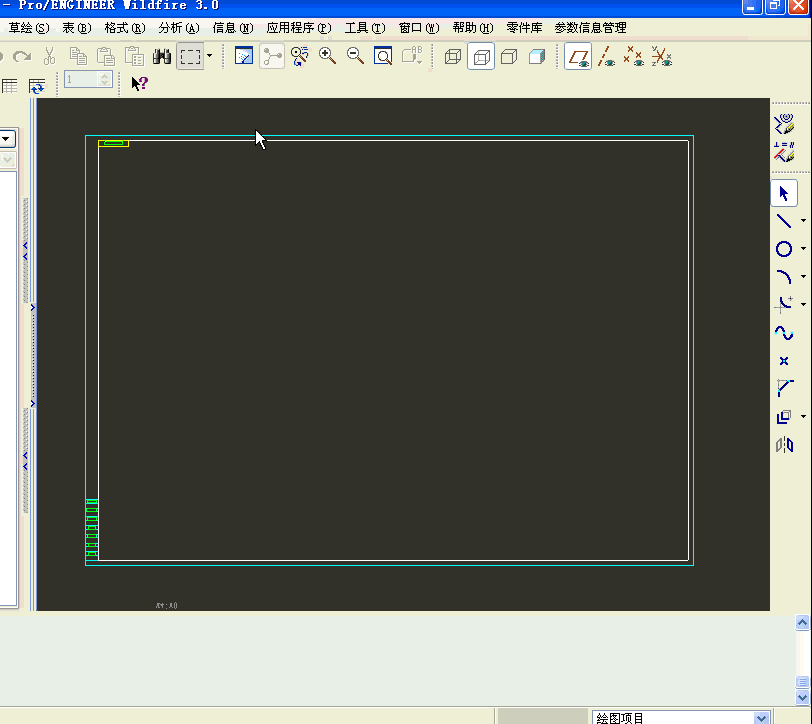

方法：“新建”→“格式”→輸入名稱→“確定“→選中“空”→并在方向欄中選中相應的“縱向/橫向”→在大小欄中選擇相應的圖紙大?。ㄈ?/font>A3）→“確定”→刪除所有線段→“插入”菜單→“共享數據”→“自文件”→選擇你已經準備好的標準圖框了（我是利用AUTOCAD做好的圖框，非常的方更）→將插入進行的白線段改成PROE中的白色，否則把印不出來，我試過了
