UG建模實例圖文教程-離心風扇

時間:2014-07-14 10:28:28 來源:未知

目標：建立離心風扇的三維模型

方法：通過拉伸，凸臺，拔模，草圖，加強筋，實例特征等命令的綜合運用建立模型。

步驟：第一步，用圓柱體命令建立風扇底座。圓柱體底面直徑為200mm，高度為2mm，見下圖。

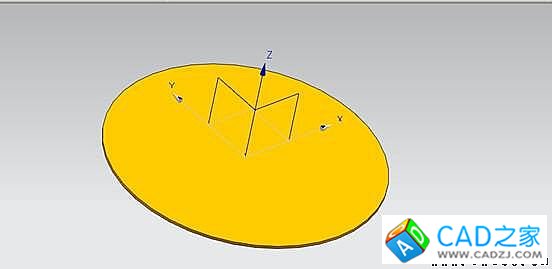

圖 1 風扇底座

第二步，運用凸臺命令建立風扇主軸，凸臺直徑為80mm，高度為60mm，如圖2。接著對其進行拔模，拔模角度為15°，如圖3。

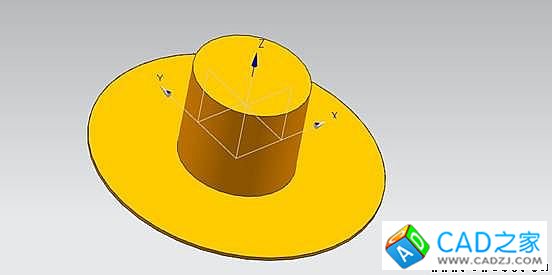

圖 2 建立主軸

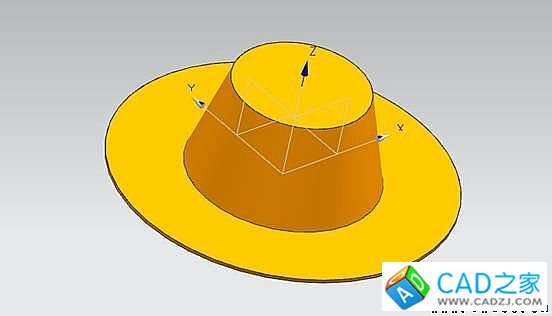

圖 3 拔模效果

第三步，運用凸臺命令在主軸上建立頂部特征，凸臺直徑為20mm，高度為5mm，如圖4。接著用三角形加強筋加固凸臺，如圖5。

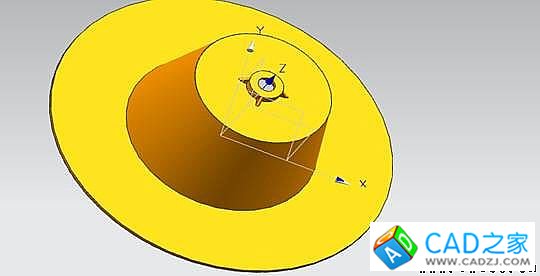

圖 4 凸臺效果

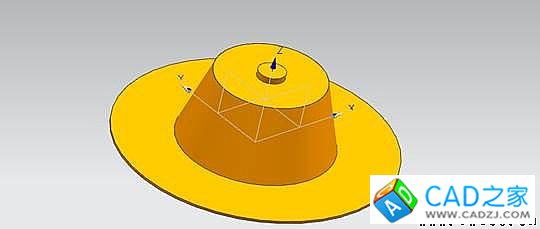

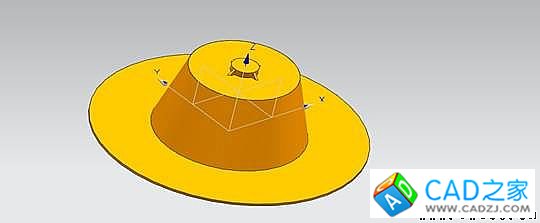

圖 5 建立加強筋

第四步，對上述建立的模型進行抽殼處理，厚度為2mm，如圖6所示。接著，在頂部建立孔特征，孔直徑為10mm，如圖7。

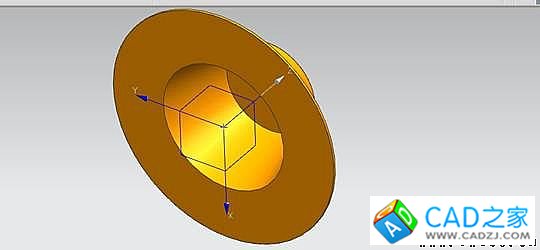

圖 6 抽殼效果

圖 7 孔特征

第五步，在底面建立草圖，如圖8，并進行拉伸，拉伸高度為70mm，如圖9。接著，運用實例特征對剛才拉伸建立的特征進行圓形陣列，數量為30，如圖10。

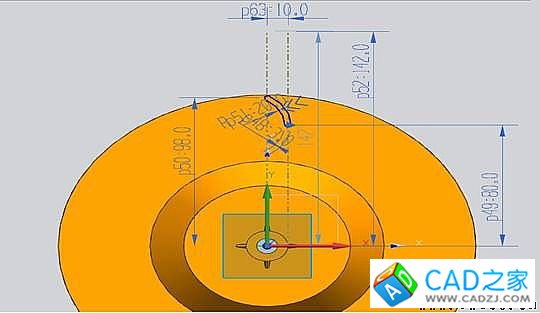

圖 8 草圖

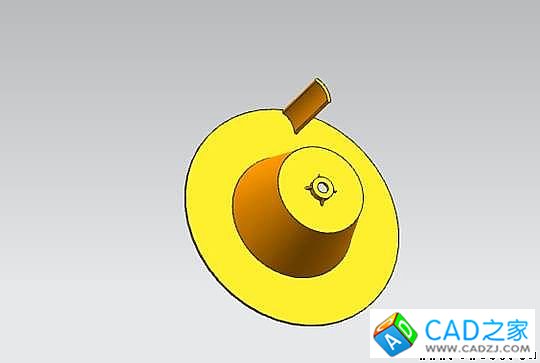

圖 9 拉伸效果

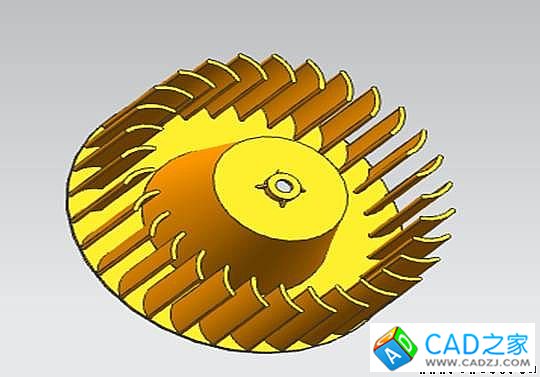

圖 10 圓形陣列效果

第六步，運用偏置曲線及拉伸命令建立扇葉的頂部。偏置曲線的偏置距離為70mm，如圖11。拉伸的高度為2mm，偏置距離為25mm，如圖12。

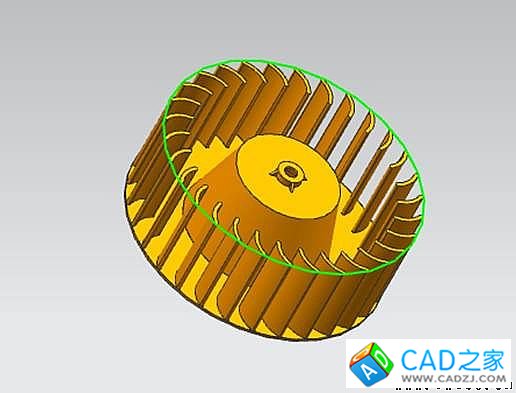

圖 11 偏置曲線

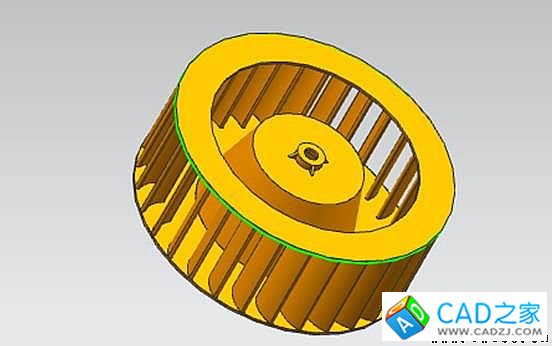

圖 12 拉伸效果

第七步，通過拉伸建立開口特征，拉伸距離10mm，偏置距離為2mm，如圖13。

圖 13 建立開口特征

第八步，對相關的邊進行倒圓角，如圖14。最終的效果如圖15。

圖 14 倒圓角

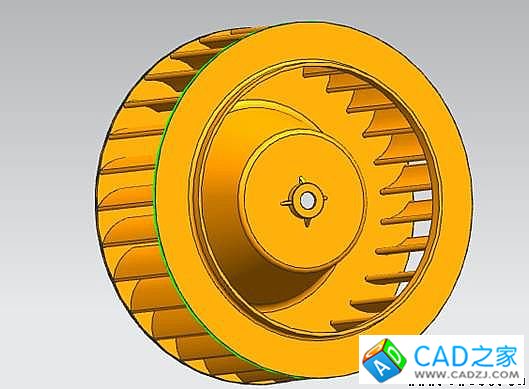

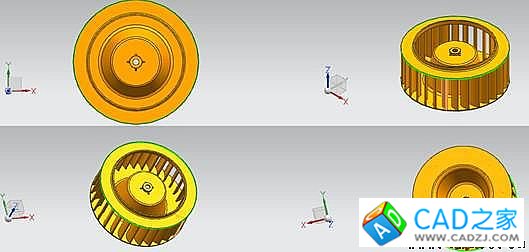

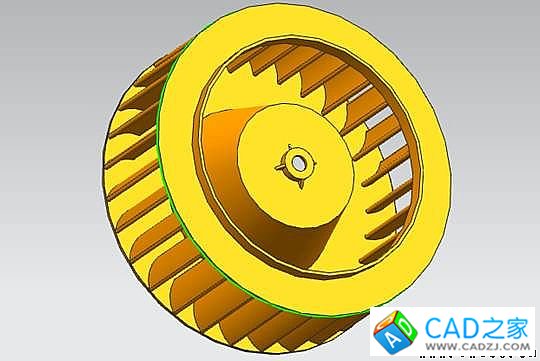

圖 15 最終效果
