UG倒角命令的使用技巧圖文講解

時間:2014-07-14 13:12:52 來源:未知
倒斜角概述







D:Program FilesUGSNX 6.0UGDOChtml_filesgraphic_libraryiconstoolbarsmodelingfeature_operationchamfer.gif使用此命令可將一個或多個實體的邊斜接。



根據實體的形狀，倒斜角通過添加或減去材料來將邊斜接。
UG

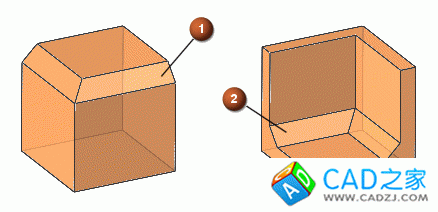

倒斜角 1 移除材料，倒斜角 2 添加材料
可為多個體添加一個倒斜角特征。
位于何處？
插入→細節特征→倒斜角
創建倒斜角
1. 單擊插入→細節特征→倒斜角。
2. 在倒斜角對話框中，使用選擇邊 D:Program FilesUGSNX 6.0UGDOChtml_filesgraphic_libraryiconsdialogsmodelingcommonselect_edge.gif選擇要倒斜角的一條或多條邊。
此時會顯示倒斜角的預覽。
3. 在偏置組中，選擇橫截面選項：
 對稱
 非對稱
 偏置和角度
提示:
也可以右鍵單擊圖形窗口中的偏置手柄來選擇該選項。
4.  指定倒斜角偏置參數：
如果選擇了對稱，請在距離框中鍵入一個距離值（或拖動第一個偏置手柄，或在屏顯輸入框中鍵入一個值）。
D:Program FilesUGSNX 6.0UGDOChtml_filesmodelinggraphicschamfer_symmetric_ht.gif
倒斜角預覽，對稱橫截面
如果選擇了非對稱，請在距離 1 和距離 2 框中分別鍵入距離值（或拖動偏置手柄，或在其屏顯輸入框中鍵入值）。
D:Program FilesUGSNX 6.0UGDOChtml_filesmodelinggraphicschamfer_asymmetric_ht.gif
倒斜角預覽，非對稱橫截面
如果選擇了偏置和角度，請在距離框中鍵入一個距離值并在角度框中鍵入一個角度值（或拖動偏置和角度手柄，或在其屏顯輸入框中鍵入值）。
D:Program FilesUGSNX 6.0UGDOChtml_filesmodelinggraphicschamfer_offsetangle_ht.gif
倒斜角預覽，偏置和角度橫截面
5.（可選）單擊偏置組中的反向 D:Program FilesUGSNX 6.0UGDOChtml_filesgraphic_libraryiconsdialogsmodelingchamferreverse_offsets.gif，將偏置順序從所選邊的一側翻到另一側。
注釋:
當橫截面為對稱時，反向 D:Program FilesUGSNX 6.0UGDOChtml_filesgraphic_libraryiconsdialogsmodelingchamferreverse_offsets.gif不可用。
6. （可選）設置或更改設置組中的偏置方法（有關詳細信息，請參見倒斜角選項）。如果體形狀很復雜，您可能需要執行此操作，因為此時邊緣角度有許多變化。
注釋:
當橫截面為偏置和角度時，偏置方法不可用。
7.  單擊確定或應用以創建倒斜角。
倒斜角選項
