1.讀圖和審圖

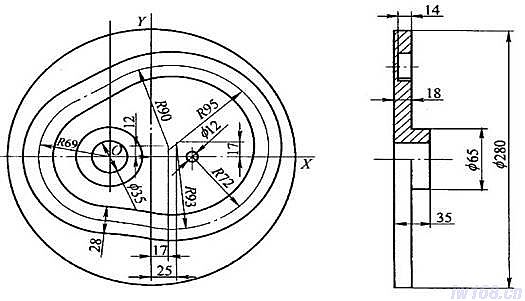

圖1 零件三視圖及局部剖視圖
2 UG造型
首先我們要建立新文件，文件名只能是英文和數字組成。建好新文件后，分別對件一和件二進行線架造型。
2.1 進入U(xiǎn)G
首先點擊UG 進入U(xiǎn)G界面。如圖2所示

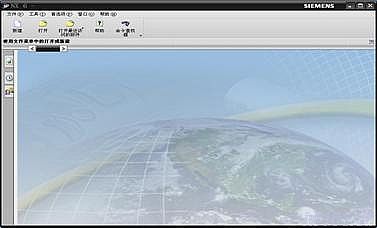

圖2 UG界面
2.2 新建模型
點擊新建右上角
先創建一個模型，并輸入文件名liuiusheji，記住，文件名不允許出現中文件了。我們暫且先命名為文，因?yàn)榻ǔ芍形拿院骍G就打不開這。在應用欄中點擊模型按鈕。如圖3所示。
先創建一個模型，并輸入文件名liuiusheji，記住，文件名不允許出現中文件了。我們暫且先命名為文，因?yàn)榻ǔ芍形拿院骍G就打不開這。在應用欄中點擊模型按鈕。如圖3所示。

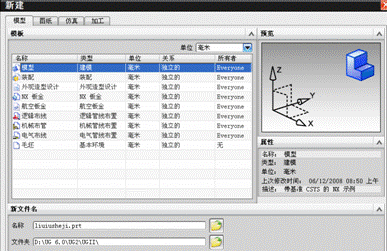

圖3 新建模型
2.3 草圖的繪制
點擊草繪按鈕
，創建草圖。如圖4所示。
，創建草圖。如圖4所示。
圖4 進入草圖按鈕

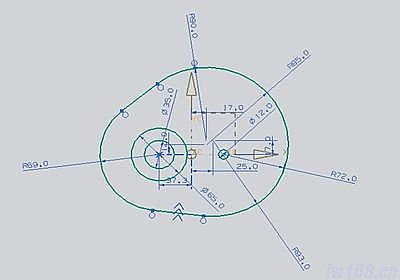

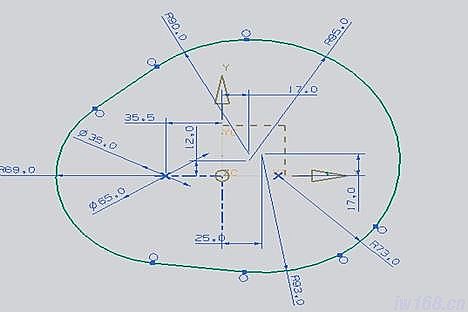

點擊 配置按鈕分別畫圓弧R60，R90，R73,R93，按圖約束，得到5圖所示。
圖5 進入草圖

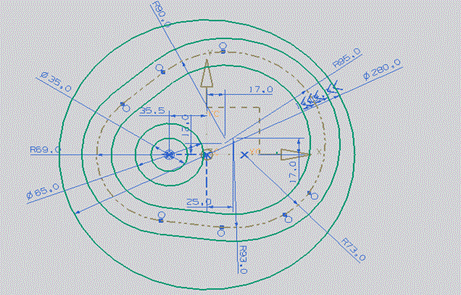

先點擊配置按鈕和 圓形按鈕，畫如下圖的圖形，做約束，得到如圖6所示。
圖6 約束好的矩形
圖7 偏置輪廓
2.4 零件的實體造型

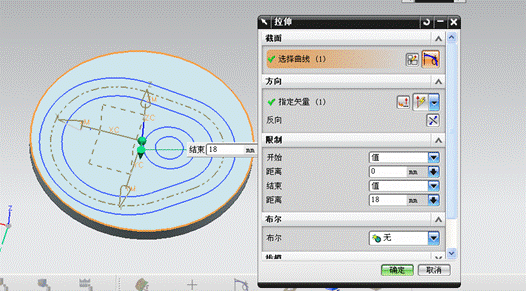

拉伸外輪廓圓，由圖紙得拉伸18，得到8圖
圖8 拉伸圓弧

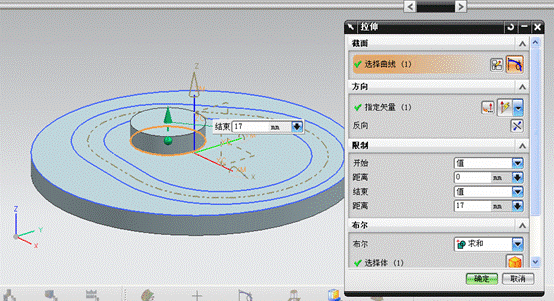

拉伸凸臺17。做布爾求和操作，合并兩個組件，如圖9
圖9 布爾操作

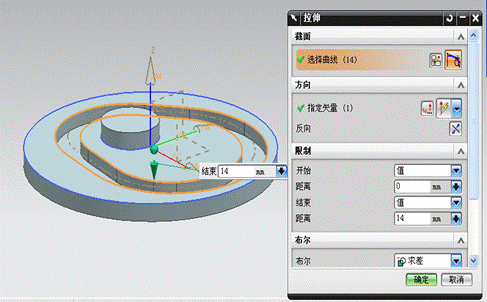

接下來拉伸凸輪槽14，布爾求差，去除材料，得到如圖10所示。
圖10 畫出圓角長方形與外部長方形

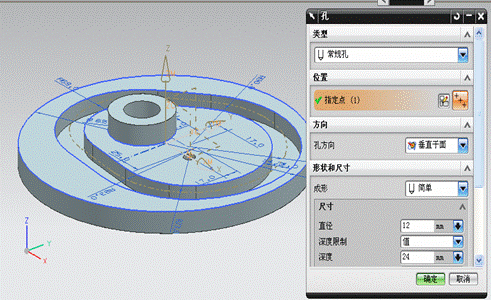

接著開始鉆孔，在圓形凸臺上，和草圖圓弧64.72圓心上分別鉆35和12的常規孔得到圖11所示。
圖11 鉆孔后的樣圖

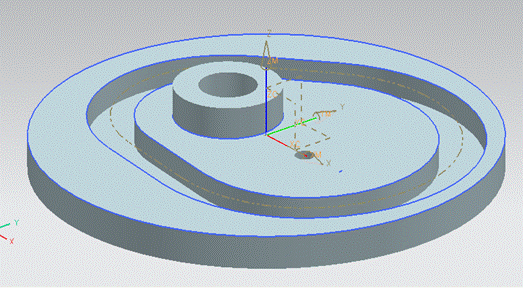

最終完成的實體圖，如12所示。
圖12 完成的零件圖
