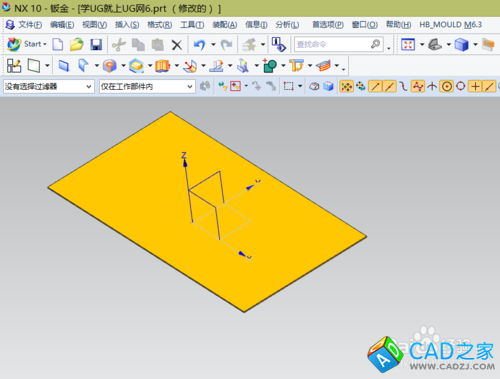

突出塊定義：創建一個基礎的特征，方向是沿失量按一個厚度值拉伸草圖，或是將材料往添加到一個平的面；
本節UG10.0教程講解突出塊命令的創建方法；
![UG10.0教程：[38]鈑金設計之突出塊](/uploads/allimg/150305/0P1105624-0.jpg)
-
新建一個鈑金零件，其突出塊指令位置如下圖;
-
![UG10.0教程：[38]鈑金設計之突出塊](/uploads/allimg/150305/0P110O28-1.jpg)
-
點擊突出塊指令后，其對話窗口如下；
![UG10.0教程：[38]鈑金設計之突出塊](/uploads/allimg/150305/0P1105545-2.jpg)
-

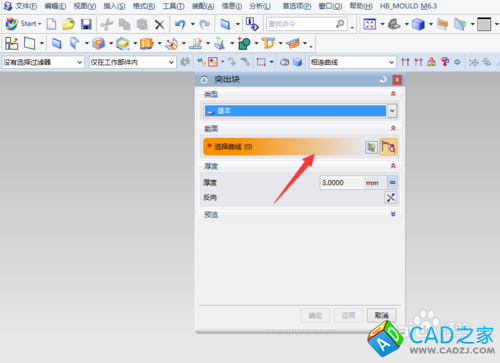

在截面中，可以選擇草圖也可以重新繪制，由于我們沒有事先繪制好截面線，需要點創建；
![UG10.0教程：[38]鈑金設計之突出塊](/uploads/allimg/150305/0P1101D7-3.jpg)
![UG10.0教程：[38]鈑金設計之突出塊](/uploads/allimg/150305/0P110B40-4.jpg)
-

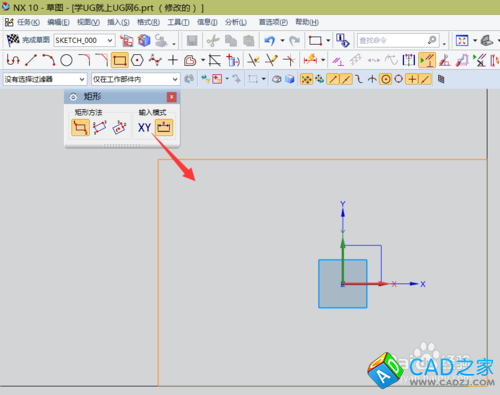

進入到草繪中以后，使用矩形創建一個封閉的長方形；
![UG10.0教程：[38]鈑金設計之突出塊](/uploads/allimg/150305/0P1106011-5.jpg)
-
默認情況下，創建的突出塊厚度是3mm;
![UG10.0教程：[38]鈑金設計之突出塊](/uploads/allimg/150305/0P1102E8-6.jpg)
-
如果想更改創建的突出塊的厚度，需要切換到本地值中，然后才能輸入其厚度，設置完厚度后，點確認即可，突出塊創建完成。
![UG10.0教程：[38]鈑金設計之突出塊](/uploads/allimg/150305/0P1101L5-7.jpg)
![UG10.0教程：[38]鈑金設計之突出塊](/uploads/allimg/150305/0P1105G8-8.jpg)
