本文介紹了ANSYS 溫度場分析相關內容。

　　1、模型的建立

圖1 三維模型如圖所示

　　2、模型的簡化

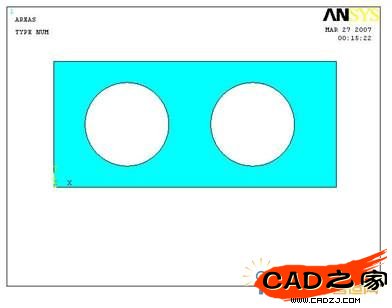

圖2 簡化成二維模型

　　3、材料物性參數的確定

　　導熱系數 203.5 W/m·k

　　比熱 880 J/(kg·℃)

　　密度 2700 kg/m3

　　4、網格劃分

　　在下圖所示的溫度場有限元模型中，共使用了單元1028個，結點1179個，選用了四結點四邊形PLANE55單元。

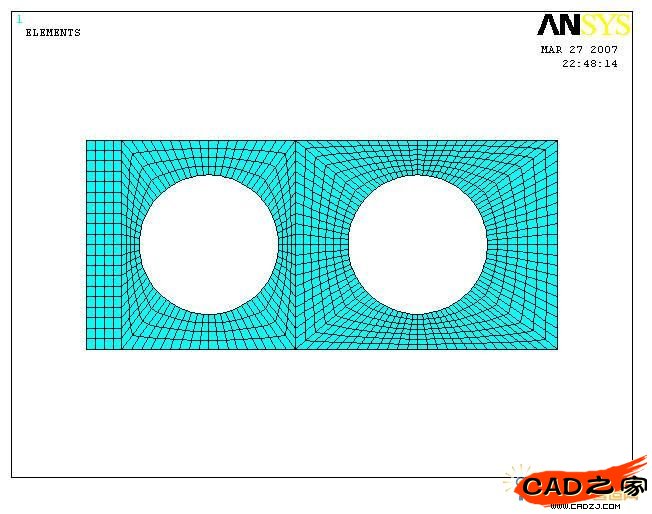

圖3 網格模型

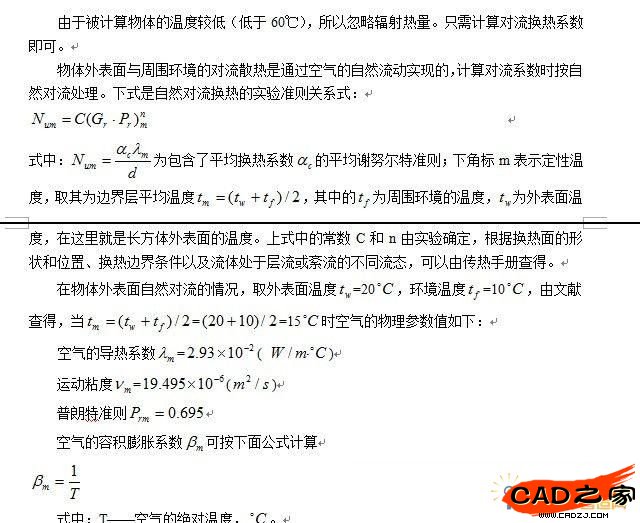

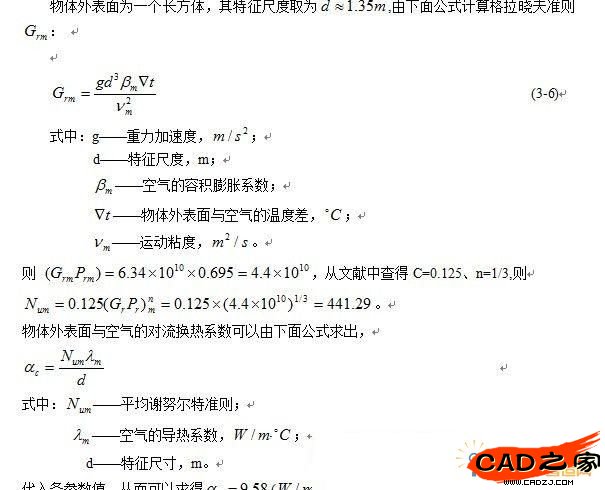

　　5、邊界條件的確定









　　6、二維計算結果

　　[1]情況一

　　1)施加熱面溫度為45 ;

　　2)除施加熱面外，其他部分的對流換熱系數為10 3)參考溫度為10

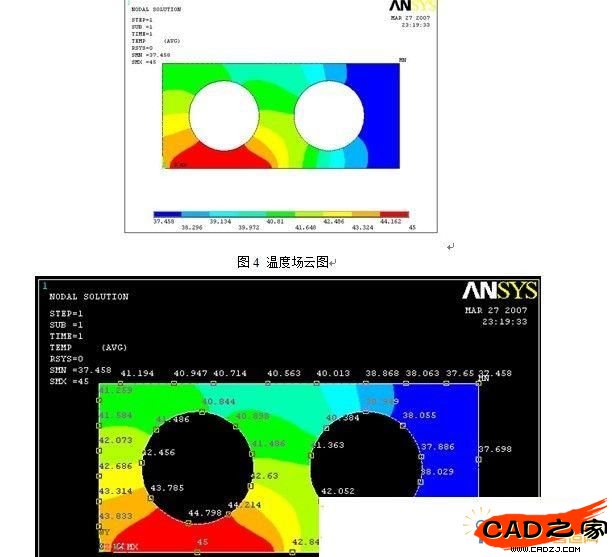

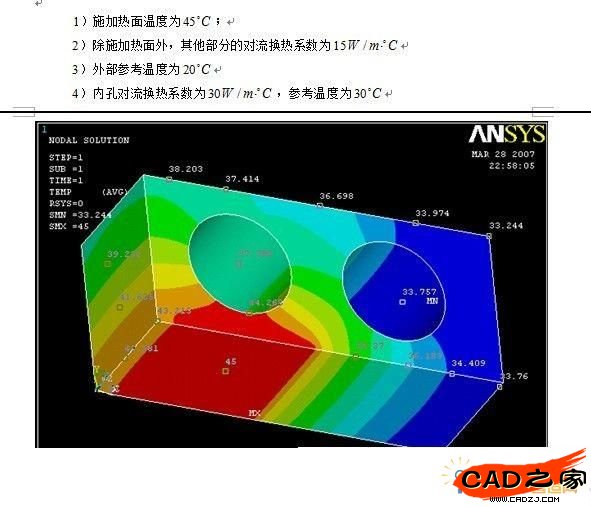

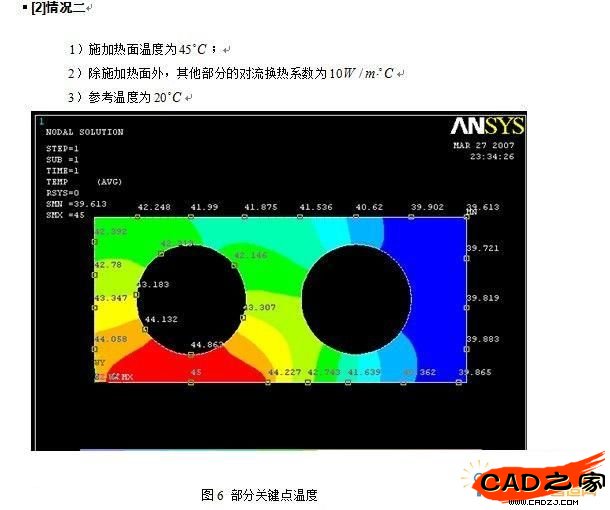

　　7、三維計算結果



　　附錄A：二維分析程序

　　/prep7

　　BLC4,0,0,1.35,0.6,0

　　cyl4,0.35,0.3,0.2,360,0.2,360

　　cyl4,0.95,0.3,0.2,360,0.2,360

　　aovlap,all

　　adele,2,3,1,1

　　wpoffs,0.1,,

　　wprota,,,90

　　asbw,all

　　wpcsys,-1,0

　　wpoffs,0.6,,

　　wprota,,,90

　　asbw,all

　　wpcsys,-1,0

　　!1 鋁

　　MPTEMP,,,,,,,,

　　MPTEMP,1,0,200,400,600,800 !conductity

　　MPDATA,KXX,1,1,203.5,203.5,203.5,203.5,203.5

　　MPTEMP,,,,,,,,

　　MPTEMP,1,0,200,400,600,800,1000 !比熱

　　MPDATA,c,1,1,880,880,880,880,880,880

　　MPTEMP,,,,,,,,

　　MPTEMP,1, !密度

　　MPDATA,dens,1,1,2700

　　asel,all

　　aatt,1

　　et,1,plane55

　　mshkey,1

　　esize,0.03

　　wpoffs,0.35,,

　　wprota,,,90

　　asbw,all

　　wpcsys,-1,0

　　wpoffs,0.95,,

　　wprota,,,90

　　asbw,all

　　wpcsys,-1,0

　　wpoffs,,0.3,

　　wprota,,90,

　　asbw,all

　　wpcsys,-1,0

　　amap,9,7,22,17,6

　　amap,8,5,23,17,6

　　amap,10,7,22,18,8

　　amap,11,5,23,18,8

　　amap,12,9,24,20,10

　　amap,13,11,23,20,10

　　amap,14,11,23,19,12

　　amap,15,9,24,19,12

　　amesh,7

　　amesh,3

　　!!!!!!加載荷!

　　lsel,s,,,21

　　lsel,a,,,23

　　DL,all, ,TEMP,45 !熱面施加載荷為45度。

　　allsel

　　lsel,s,,,13

　　lsel,a,,,1

　　lsel,a,,,30

　　lsel,a,,,14

　　lsel,a,,,24

　　lsel,a,,,22

　　lsel,a,,,28

　　lsel,a,,,20

　　lsel,a,,,36

　　lsel,a,,,39

　　lsel,a,,,19

　　lsel,a,,,27

　　SFL,all,CONV,20,,15 !外表面20為對流換熱系數，15為環境溫度。

　　allsel

　　lsel,s,,,6 !考慮內孔的換熱系數。

　　lsel,a,,,7

　　lsel,a,,,8

　　lsel,a,,,5

　　lsel,a,,,9

　　lsel,a,,,10

　　lsel,a,,,11

　　lsel,a,,,12

　　SFL,all,CONV,30,,30 !內孔表面30為對流換熱系數，30為環境溫度。

　　allsel

　　/solu

　　Solve

　　注：word中的感嘆號“!”在ansys中不能識別，運行程序的時候必須改為txt文件中的感嘆號“ ”。附錄B同樣。
