本文介紹了用ANSYS APDL命令流實現(xiàn)方程繪空間曲面的方法。

　　用APDL做，用SPLINE和SKIN來做曲面，下面是命令流

　　FINISH

　　/CLEAR

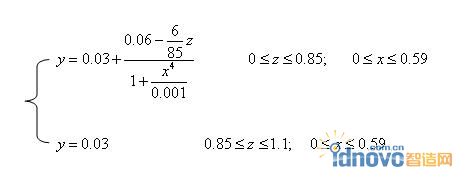

　　!根據(jù)已知的函數(shù)畫曲面

　　!Y=(0.03+0.06-6/85*Z)/(1+X**4/0.001)

　　!(0<=Z<=0.85;0=

　　/PREP7

　　!參數(shù)

　　XMIN=0 !X下限

　　XMAX=0.5 !X上限

　　ZMIN=0 !Z下限

　　ZMAX=0.85 !Z上限

　　NNX=20 !X向精度

　　NNZ=10 !Z向精度

　　DIX=(XMAX-XMIN)/NNX

　　DIZ=(ZMAX-ZMIN)/NNZ

　　NUM_NODE=1

　　NUM_LINE=1

　　*DO,IX,0,NNX

　　KSEL,NONE

　　FLST,3,NNZ+1,3

　　*DO,IZ,0,NNZ

　　CX=XMIN+IX*DIX

　　CZ=ZMIN+IZ*DIZ

　　CY=(0.03+0.06-6/85*CZ)/(1+CX**4/0.001)

　　K,NUM_NODE,CX,CY,CZ

　　FITEM,3,NUM_NODE

　　NUM_NODE=NUM_NODE+1

　　*ENDDO

　　BSPLIN,,P51X !成線

　　NUM_LINE=NUM_LINE+1

　　*ENDDO

　　FLST,2,NNX+1,4

　　*DO,I,1,NNX+1

　　FITEM,2,I

　　*ENDDO

　　ASKIN,P51X !成面
