近幾年來，根據制造業的不斷需求，Cimatron公司從E7版本開始在產品線上增加了超強的5軸產品加工模塊；由于 Cimatron公司對市場的敏銳把握，Cimatron用戶（包括教育用戶）數量一直以直線上升態勢發展，行業涉及航空、航天、軍工、汽車和醫療器械，軟件的功能提高了客戶的產品質量和生產效率，得到了客戶的一致好評，為他們創造了前所未有的價值。持續技術革新，把5軸加工能力保持在世界一流水準用以高端產品加工是Cimatron集團公司永不改變的目標。

    CimatronE 5軸刀具傾角策略在編程的重要作用：

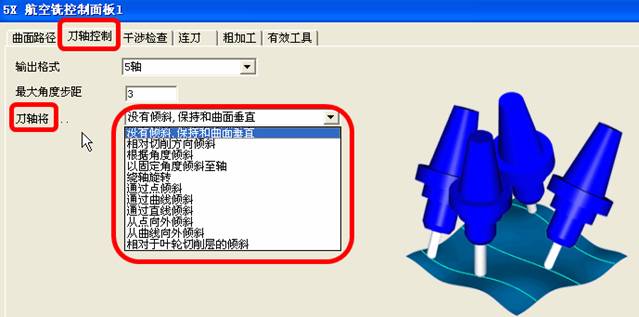

    下面的圖片是CimatronE產品加工里5軸的編程界面，圖片“刀軸控制”實際就是刀具的傾角控制，位置和曲面路徑（曲面路徑就是加工工藝策略）相鄰，它起著很重要的作用，編制程序時是必須要考慮的一項內容，它決定刀路是否合理甚至決定是否能夠生成刀路軌跡，使用者必須根據實際零件特點靈活選擇傾角策略。

    CimatronE 5軸靈活刀具傾角策略詳細介紹：

    我們說CimatronE刀軸傾角策略靈活，是因?yàn)樗鶕?jù)目前市場產品加工的特點，給出了多達11個選項的傾角策略，見上圖所示，這些選項允許用戶編程工程師根據實際的零件的特點，靈活選擇傾角策略以便達到理想的加工效果。下個圖表對傾角策略的功能進行了歸納，并舉出了實際加工的實例。


項目/序號	傾斜策略	策略描述	圖片說明	實際舉例	實際舉例說明
1	沒有傾斜，保持和曲面垂直	刀軸方向和面的法向成零角度			使用端刃加工綠色面
2	相對切削方向傾斜	刀軸方向和切削方向或切削方向的側向成一定的角度			使用前傾角加工葉片面，避免刀尖切削
3	根據角度傾斜	刀軸將從面的法向以一定角度傾斜至某個坐標軸或直線，傾斜方向?yàn)閭?cè)傾			刀軸和Z軸成一定角度，可以避免刀尖加工大力神杯下部曲面。
4	以固定角度傾斜至軸	刀軸將以某一個坐標軸或直線通過設置的角度傾斜至面的法向			繞著X軸傾斜0度，圖示X軸是零件的軸向
5	繞軸傾斜	刀軸在面的法向基礎上繞某一個坐標軸或者直線傾斜一定角度，前傾或者后傾			使用牛鼻子刀具加工葉片面，刀軸繞Z軸旋轉10度，圖示Z向是夾盤的軸向
6	通過點傾斜	刀軸方向始終是從某一個點指向面上的點，點在面的上部			通過足球外的一個點來控制刀軸，加工里腔面
7	通過曲線傾斜	在加工過程中，刀軸方向的傾斜程度受曲線控制，根據不同的輔助選項，可有6個不同的結果。			使用特殊刀具，通過紅色直線控制刀軸方向來加工彎管里腔
8	通過直線傾斜	刀軸方向趨于所選的直線方向，根據不同的輔助選項，可有2個不同的結果。			加工葉片圓角時，使用圖中綠色直線控制刀軸方向
9	從點向外傾斜	刀軸方向始終從某個幾何點指向加工面上的點，這個幾何點在加工曲面的下面			加工頂部曲面，使用通過底面的中心點來控制刀軸方向
10	從曲線向外傾斜	加工過程中，刀軸方向從傾斜曲線指向加工曲面，曲線在加工面的下面，根據輔助選項的不同，可有5種結果			加工葉片根部圓角面，使用葉片底部紅色曲線控制刀軸
11	相對于葉輪切削層的傾斜	刀軸方向和葉輪流道面法向一致，可以通過輔助選項改變傾角值			加工流道使用此傾斜方式，結合干涉檢查把流道加工到位

   結束語：

      從上個表里可以看出，不同的傾角策略功能是不同的，不同的零件選擇了不同的傾角策略，多項的傾角策略給工程師對于不同的零件的編程提供了極大的便利。

值得一提的時，選擇傾角策略很多時候需要做一些CAD的工作，比如做一些控制刀軸傾角的點、直線和曲線（干涉檢查還要做一些面）等等，CimatronE 5軸CAM環境中內置有CAD功能，可以幫助編程者很好的完成這項工作，不像其它軟件不能把CAD功能集成在CAM環境下，在編程時顯得十分麻煩，這也是CimatronE 5軸傾角策略靈活的一個主要原因。
