一、中文版新增主要功能簡介如下:

　　1.在粗加工當中加入了動態毛坯更新和夾具干涉檢查功能;

　　2.五軸聯動加工方面,新的五軸圓角行切加工方法，行程限制選項和起刀點進刀方向選項;

　　3.對特征查找的改進, 包括平面特征，重復特征自動刪除和不同基準孔自動查找 (如果需要會新建加工基準);

　　4.安全區域選項實現安全轉向;

　　5.新的車削粗加工和車削精加工加工方法;

　　6.附加軸加工方面有安全刀架擱置和主附軸特征轉移等新功能;

　　7.對最新版本的CAD文件和環境的兼容;

　　二、主要功能的描述

　　1. 粗加工

　　1.1 動態毛坯更新

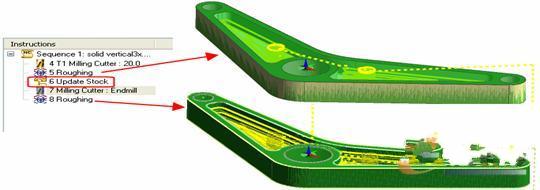

　　現已可在銑削環境的粗加工命令中使用動態毛坯命令。在選擇粗加工命令前選擇M功能菜單& #9658;更新毛坯命令, 將上一道工序的加工結果更新為毛坯。然后在粗加工對話框毛坯類型選項中選擇使用當前動態毛坯命令。在編程時當前毛坯就會自動更新,而且毛坯在任一時刻的狀態都可以使用本命令更新。

　　本次改進源于2009 R1版本車削的動態毛坯更新功能。

　　動態毛坯功能可以在所有的銑削、車削和產品包授權中使用。

　　1.2 粗加工夾具干涉檢查

　　在編程時我們經常要考慮夾具、夾盤和臺鉗等干涉因素,這些因素現已可在Edgecam中定義。

　　在 2009 R2版本中, 粗加工命令可以自動識別夾具避免干涉。

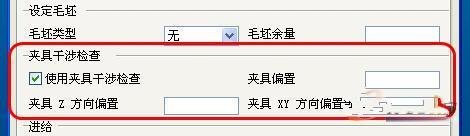

　　在粗加工的常規選項卡中可以看到夾具干涉檢查命令。當選擇使用毛坯干涉檢查命令時，系統會檢測上一次選擇更新夾具命令所定義的夾具,在計算刀具路徑時避免刀具干涉。

　　2. 五軸加工

　　2.1 成組加工——五軸圓角行切

　　使用五軸圓角行切成組加工命令可以加工圓角部分,刀具沿圓角曲面法向驅動。

　　右圖可以看到刀具路徑在圓角的兩條邊界范圍內。

　　2.2 五軸聯動加工——行程限制

　　在計算刀具路徑時, 五軸聯動加工現已可檢測機床的行程限制和角度控制。

　　用五軸方式加工工件在理論上講有兩種解決方式。如果第一種方式超出了行程控制則會使用第二種方式。如果第二種方式也超出行程限制時就會在屏幕上顯示錯誤信息。

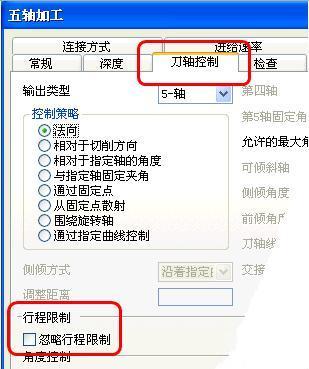

　　選擇五軸加工& #9658; 刀軸控制選項卡 & #9658; 忽略行程限制選項可以忽略行程限制。

　　使用行程控制選項:

　　1.當在代碼生成器中限制選項沒有正確設置時可以保證正在編程的工作繼續進行

　　2.當沒有設置任何限制選項時檢查在編程過程中出現的問題。例如可以通過調整工件在機床的位置或調整加工方式使行程控制在范圍之內

　　3. 特征查找

　　3.1平面特征

　　使用新的平面特征加工平面區域?qū)?huì)更加容易和安全。

　　與以前的平面特征相比新的特征有更多優勢：

　　1.可使用特征探測器命令自動查找 (在銑切特征選項卡的平緩區域項目中選中查找復選框)

　　2.支持以策略為基礎的加工

　　3.附加屬性可為刀具選擇和防止干涉提供參考

　　4.與模型相關聯

　　5.可適用的加工方法有：平面銑,平域精加工和粗加工

　　3.2 自動刪除重復特征

　　用戶現可以選擇是否自動刪除查找到的重復特征。選擇選項菜單 & #9658; 系統參數 & #9658; 實體 & #9658; 刪除重復的特征。重復的特征會在特征窗口當中顯示,如果不需要的話可以通過參數設置預先刪除。

　　重復特征會在以下情況出現:

　　1.導入的 CAD 模型中有重復的建模基準。每一個基準找到的特征都是彼此的重復。除了最高位置基準特征其余特征將會被刪除

　　2.當垂直孔與徑向孔一致時,垂直孔將會被刪除。(右圖紫色孔為繞 X 軸的徑向孔,這個特征將會被保留;而在同一位置的綠色垂直孔將會被刪除)

　　3.3 全部孔特征查找

　　用戶現在可以不通過基準查找工件上的所有孔特征。

　　在特征探測器對話框 (銑切特征選項卡), 選擇新的查找所有孔命令。

　　查找基準以被查找孔的基準為依據,并以孔基準-1、孔基準-2為順序以此類推，這樣就可以減少因手工指定孔基準查找特征而做的大量工作。

　　查找到重復孔特征的情況可以通過重復特征自動刪除功能避免。

　　4. 安全轉向

　　在 Edgecam 2009 R2 中,對刀具轉向后安全進刀的某些參數進了改進而且還添加了一些新的參數。 (這樣可以保證帶轉頭的設備在轉向后進刀時不會超出行程)

　　三維快進選項 (在機床參數常規選項卡中) 現已起效。代碼向?qū)У哪０嬉惨炎隽烁驴蓪?duì)刀具長度補償做(G43) 出正確處理。

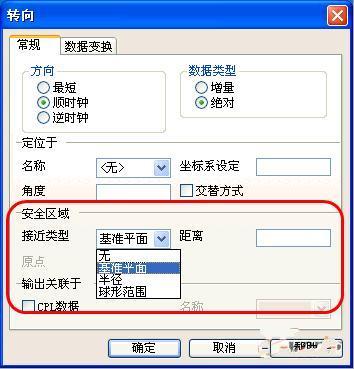

　　新的安全區域選項已加入到轉向和車床轉向命令中,可以指定圍繞工件一定范圍的安全區域。可以選擇的方式有基準平面、半徑和球形范圍(與五軸加工接近平面類型相似)。

　　為了能讓更多可使刀具轉向的命令例如孔加工使用安全區域選項,在換刀命令中也已經加入了這一選項。

　　5. 車削加工

　　5.1 新的粗車和精車成組加工

　　新的粗車和精車成組加工可幫助你更快的完成車削加工編程。

　　全新的圖片樣式,在設置參數時可提供圖示和實時幫助說明。

　　之前版本的車削成組加工方法仍可繼續使用。

　　5.2 改進后的新粗車加工

　　在新粗車加工中你會看到：

　　刀尖半徑補償方式可設置為: 無、控制機補償和自動補償三種方式。

　　同時還可以指定刀具補償號。

　　刀尖半徑補償只有在選擇固定循環后生效。之前版本的補償方式固定為“自動方式”。

　　6. 附加軸加工

　　6.1 刀架擱置

　　換刀點位置對于附加軸對接已不是必要安全位置。

　　在新的進給菜單選擇刀架擱置命令可以在主軸對接前將刀架移動到安全坐標位置或完成刀具轉向。

　　必要的同步命令需要手工添加--此時同步命令是不能自動添加的。

　　如果擱置命令后面沒有立即添加換刀命令的話,需要選擇刀架移開將刀架移動到換刀位置。

　　刀架擱置的動作可以在 Edgecam 仿真器中看到。

　　刀架擱置可以在包含有附加軸加工的授權中使用,需要的模塊是高級車削模塊及以上、高級產品包及以上。

　　6.2 主軸與附加軸之間的特征轉移

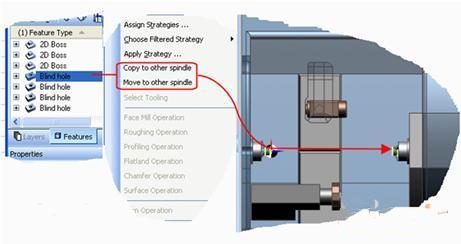

　　用戶現已可通過在特征窗口通過快捷菜單復制或移動主軸和附加軸工件上的特征。

　　7. 可支持CAD和軟件接口

　　7.1 CAD軟件

　　1.Edgecam Part Modeler

　　2.Autodesk Inventor 2008, 2009 和 2010

　　3.SolidWorks 2008 和 2009

　　4.Solid Edge – V20 和 Solid Edge ST

　　5.Pro/ENGINEER – 包含 Wildfire 4

　　6.Pro/DESKTOP – 包含 2001 和 express

　　7.CATIA V4 (僅限線框及曲面模型)

　　8.CATIA V5 (僅限實體模型) 包含 R19

　　9.UGS NX – 包含 NX5

　　7.2 CAD接口

　　Edgecam 2009 R2 可以支持CAD的接口:

　　1.ACIS 包含 R19 (需實體加工授權)

　　2.Parasolid 19.1.285 (需實體加工授權)

　　3.GRANITE One V5.0 datecode M100 (需實體加工授權)

　　4.DXF (包含 AutoCAD 2008)

　　5.DWG (包含 AutoCAD 2008)

　　6.IGES (向下兼容 IGES 3.0 向上包含 IGES 5.3)

　　7.STL

　　8.VDA-FS 2

　　9.STEP (AP203 和 AP214)
