隨著機械制品高功能化的發展勢頭，零件逐步趨向細小化和精密化。由于數控系統功能的限制，程序編制中有時會因?yàn)橄鄳?yīng)循環功能指令不完備或不符合加工要求而使程序的編制變得煩瑣，影響加工效率。利用宏程序，我們可以編制所需要的程序來彌補數控系統本身的功能不足，改善加工狀況，提高產品的加工精度和生產效率。本文以FANUC Oi系統為例，討論通過用戶宏程序改進斷屑式深孔加工循環指令的具體過程。

　　一、循環路徑的規劃設計

　　孔是零件上最常見的結構，所以孔的加工也較為普遍。在孔系加工中，隨著孔深度的增加，加工難度也隨之加大，F(xiàn)ANUC系統提供了兩種深孔加工循環指令：G83和G73。兩種循環每次切深都是固定的。隨著孔的深度增加，排屑愈加困難。如果是固定切深，開始時適合，待到孔底時就不一定適合了，若按孔底設定切深，勢必影響效率。所以，我們采用可變切深，控制每次的鉆孔深度按一定的要求逐漸減小，來改善加工條件，使加工的高效率與加工的安全性同時得到滿足，從而實現可變切深斷屑式深孔加工循環功能。

　　每次鉆孔深度的變化按等比級數實現，即每次減少的比例相等。為保證加工效率，當鉆孔深度減小到設定的最小值時，將不再減小(實際使用可以修改)。

　　1.概述

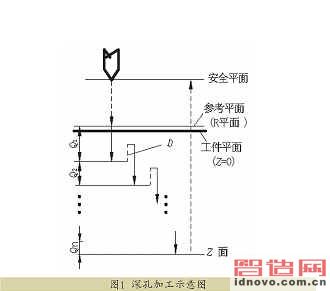

　　如圖1所示，Qn=Qn-1*#19，直到Qn=#1最小鉆孔深度。

　　2.變量設置

　　D(#7變量)，每次提刀高度;F(#9變量)，切削進給速度;Q(#17變量)，初次鉆孔深度;R(#18變量)，參考平面高度;S(#19變量)，每次遞減比例;T(#20變量)，最小鉆深比例;Z(#26變量)，孔底深度。

　　3.宏程序流程圖

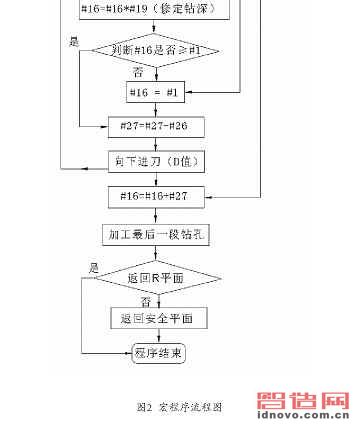

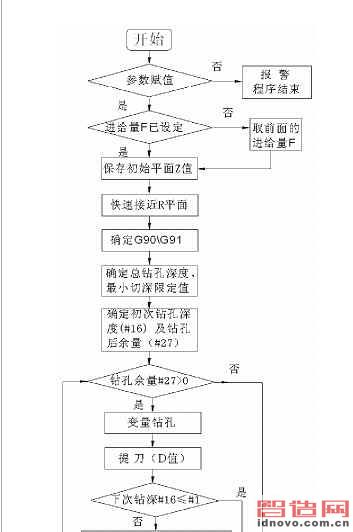

　　宏程序流程圖如圖2所示。

　　4.程序設計

　　O0910;

　　IF [#18EQ#0] GOTO6;深孔未賦值報警

　　IF [#26EQ#0] GOTO6;R點未賦值報警

　　IF [#17EQ#0] GOTO6;初次鉆孔深度(Q)未賦值報警

　　IF [#19EQ#0] GOTO6;每次遞減比例(S)未賦值報警

　　IF [#20EQ#0] GOTO6;最小鉆深比例(T)未賦值報警

　　IF [#4113EN3] GOTO6;主軸未轉報警

　　IF [#9NE#0 ] GOTO1;

　　#9=#4109; F點未賦值取前面的F值

　　N1 #30=#5003;保存初始平面(Z)值

　　#31=#4003; 保存03組G代碼(G90或G91)

　　G00 Z#18; 快速趨近R點

　　#27=#18-#26; 確定總深

　　IF[#4003EQ91] THEN #27=-#26;

　　#16=#17; 第一次鉆孔深度

　　#1=#20*#17; 確定最小鉆深

　　#27=#27-#16 第一次鉆孔后剩余深度

　　WHILE [#27GT0] DO1; 鉆孔循環

　　G91 G01 Z-#16 F#9; 變量鉆孔

　　G00 Z#7; 提刀

　　IF [#16LE#1] GOTO2; 修正每次鉆孔深度

　　#16=#16*#19;

　　IF [#16GE#1] GOTO 3;

　　N2 #16=#1;

　　N3 #27=#27-#16; 鉆孔后剩余深度

　　G01 Z-#7; 向下鉆孔(一個提刀量)

　　END1;

　　#16=#16+#27; 恢復剩余量

　　G01 Z-#16; 加工最后一段孔

　　IF[#31EQ91] GOTO 4;

　　G00 G90 Z#18; 絕對值方式返回R平面

　　GOTO 5;

　　N4 G00 Z-#26; 增量值方式返回R平面

　　N5 IF[#4010EQ99] GOTO 7; 判斷執行G98還是G99

　　G90 G00 Z#30 返回初始平面

　　GOTO 7;

　　N6 #3000=10(ARGUMENT IS NOT ASSIGNED);

　　NO.510報警，報警信息為自變量未賦值

　　N7 M99;

　　二、程序的固化與調用

　　當程序調試準確無誤后，取消系統參數保護，將程序存入O9000以后的程序下，恢復參數保護后固化成功。下面介紹循環程序使用時常用的兩種調用方法。

　　(1)非模態調用格式

　　(2)設置為G代碼調用

　　將深孔加工循環宏程序設定為固定的G代碼調用，使其成為“真正”的固定循環指令。具體方法是：將宏程序本體存放在O9010～O9019程序下，在參數No.6050～No.6059中設定調用宏程序的G代碼數字。例如，把本文可變切深斷屑式深孔加工循環宏程序存放在O9010下，用G79調用，則只需將系統參數No.6050設置為79即可。

　　三、結束語

　　本文詳細介紹了FANUC系統用戶宏程序改進深孔加工循環功能的方法，充分說明利用宏程序，可改進系統原有固定循環功能的缺陷。可以將零件加工中的切削功能抽象出來，固化為新的固定循環指令，從而擴展系統功能，提高編程效率和生產效率，起到事半功倍的效果。
