　　穿絲指令M60

　　應用實例

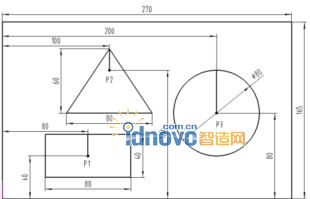

　　例：在一塊270mm×165mm的方板上切割出如圖所示的長方形、三解形和圓形。其中P1、P2和P3為穿絲點，電極絲的初始坐標為(80，40)。

　　這里設計三個子程序，每個子程序完成一個圖形的加工，程序如下：

　　O0100(MAIN)

　　G92 X80.0 Y40.0; 設定坐標系

　　M98 P0101; 調用子程序P1

　　G93 X0.0 Y0.0; 坐標平移

　　M50; 切斷絲

　　G90 G00 X100.0 Y120.0; 快速移動

　　M60; 穿絲

　　M98 P0102; 調用子程序P2

　　G93 X0.0 Y0.0; 坐標平移

　　M50; 切斷絲

　　G90 G00 X200.0 Y80.0; 快速移動

　　M60; 穿絲

　　M98 P0103; 調用子程序P3

　　M30; 程序結束

子程序調用切割實例

　　O0101(P1) 子程序P1

　　G93 X120.0 Y60.0; 坐標原點平移到矩形的右上角處

　　G90 G01 Y0.0; 絕對坐標從矩形中心到矩形上邊中心處

　　X0.0; 到矩形右上角處

　　Y-40.0; 到矩形右下角處

　　X-80.0; 到矩形左下角處

　　Y0.0; 到矩形左上角處

　　X-40.0; 到矩形上邊中心處

　　Y-20.0; 回到矩形的穿絲點(矩形切割的起點)

　　M99; 子程序結束返回主程序

　　O0102(P2) 子程序P2

　　G93 X100.0 Y80.0; 坐標平移三角形底邊中間處

　　G90 G01 Y60.0; 到三角形頂點處

　　X40.0 Y0.0; 到三角形右下角處

　　Y-40.0; 到三角形左下角處

　　X0 Y60.0; 到三角形頂點處

　　Y40.0; 回到三角形的穿絲點(三角形切割的起點)

　　M99; 子程序結束返回主程序

　　O0103(P3) 子程序P3

　　G93 X200.0 Y80.0; 坐標平移到圓心處

　　G90 G01 Y40.0; 到圓以上圓上一點

　　G02 J-40.0; 順時針切割圓

　　G01 Y0.0; 回到圓心處

　　M99; 子程序結束返回主程序
