應用Mastercam軟件進行分模設計，常用的方法是復制外殼的內、外表面，再利用復制出來的曲面進行靠破孔填補后生成分型面進行模具設計。

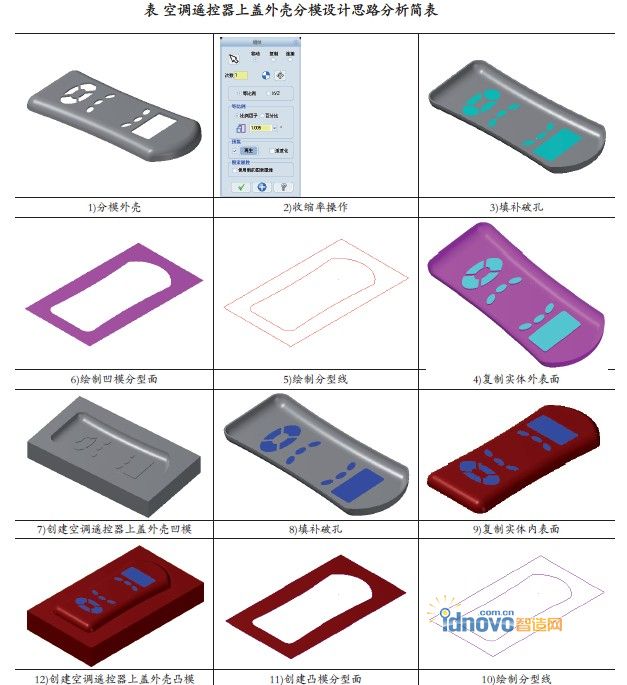

　　如圖1所示的空調遙控器上蓋產品模型，其模具的設計操作流程如表所示。

　　一、基于Mastercam X2空調

　　遙控器上蓋外殼模具設計

　　1.空調遙控器上蓋外殼凹模設計

　　1)打開空調遙控器上蓋文件。

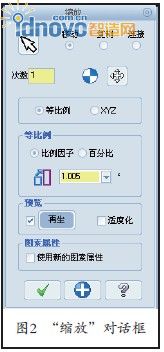

　　2)設置收縮率。選擇“轉換”→“比 例縮放”命令，在“縮放”對話框中“比 例因子”文本框中輸入1.005，其余參數按系統默認，單擊 完成比例縮放操作，如圖2所示。

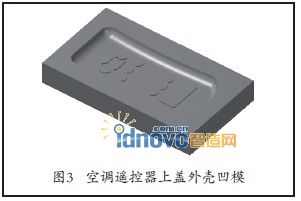

　　3)填補靠破孔，復制外殼外表面，繪制凹模分型線及分型面，得到凹模如圖3所示。

　　2.空調遙控器上蓋外殼凸模設計

　　1)打開空調遙控器上蓋文件，設置收縮率。

　　2)填補靠破孔，復制外殼內表面， 繪制凸模分型線及分型面，得到凸模如圖4所示。

　　二、基于Mastercam X2空調遙控器上蓋外殼模具加工

　　1.凹模加工

　　1)設計刀具路徑生成加工軌跡。

　　2)曲面粗加工，采用挖槽切削刀具路徑進行曲面選擇和刀具參數設置，選擇球刀。

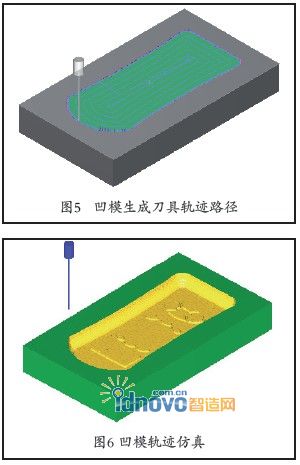

　　3)曲面精加工，考慮到凹模上有小凸臺，為保證模具表面加工質量，選取圓鼻刀進行平行精加工，刀具與切削路徑垂直的方向上有少量青殘料未去除，因此采用兩次平行式斜陡面切削，切削角度分別為0°和90°，生成的刀具路徑如圖5所示。

　　4)最后完成切削仿真的凹模，如圖7所示。

　　5)使用后處理模塊生成數控程序。

　　2.凸模加工

　　1)設計刀具路徑生成加工軌跡。

　　2)曲面粗加工，采用粗加工平行切削刀具路徑進行曲面選擇和刀具參數設置，選擇平刀。

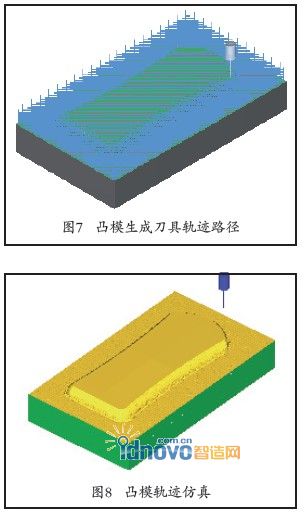

　　3)曲面精加工，為保證模具表面加工質量，選取圓鼻刀進行平行精加工，刀具與切削路徑垂直的方向上有少量青殘料未去除，因此采用兩次平行式斜陡面切削，切削角度分別為0°和90°，然后再進行一次殘料清角加工，生成的刀具路徑如圖7所示。

　　4)最后完成切削仿真的凸模，如圖8所示。

　　5)使用后處理模塊生成數控程序。

　　三、結束語

　　本文應用Mastercam軟件進行模具設計，可以方便地創建模具分型面，生成模具成型零件圖，再利用Mastercam軟件的CAM功能設置刀具路徑，生成數控程序傳送到數控銑床或數控加工中心進行自動加工。這樣縮短了開發時間，降低了生產成本。
