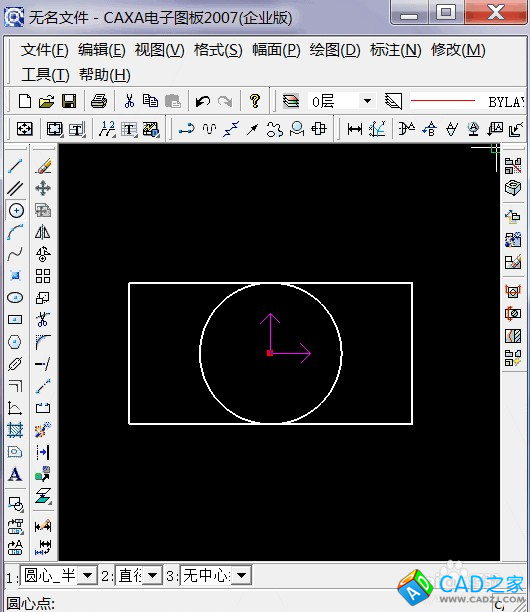

先打開CAXA軟件，隨便畫一個圖形（我這里畫一個長方形和一個圓作為例子），如圖所示

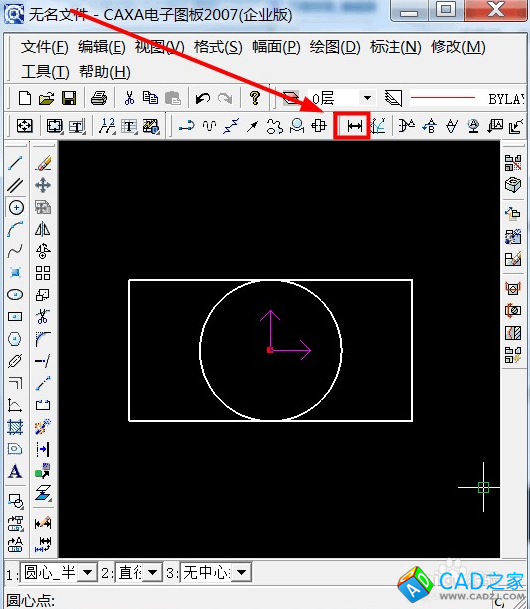

點擊標注尺寸按鈕，如圖所示

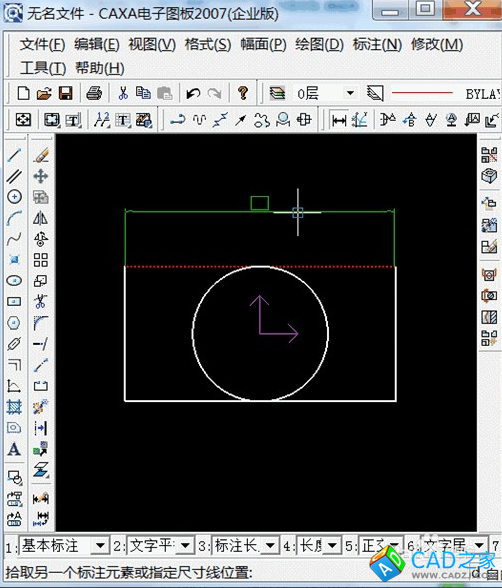

點擊 你要標注的線條，如圖所示

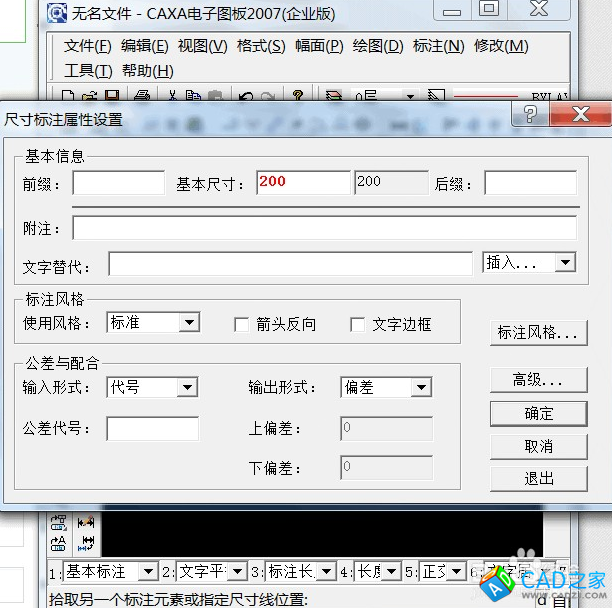

按住“Ctrl”鍵，點擊鼠標右鍵，彈出對話框，如圖所示
如果自己設定公差，就選擇偏差，然后輸入上偏差、下偏差。如圖所示

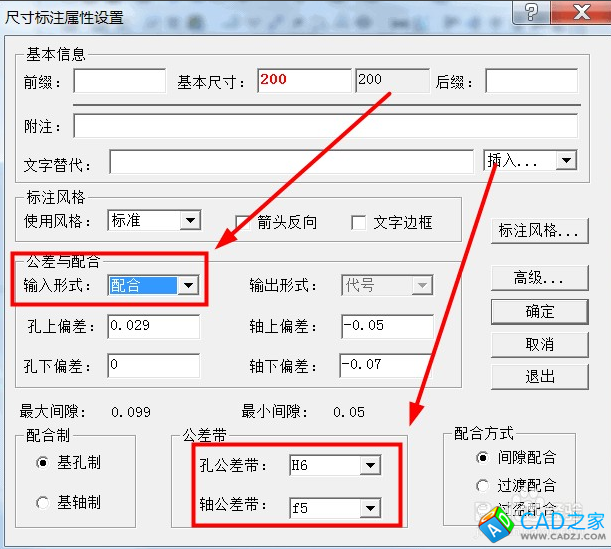

如果選擇配合則選擇軸公差帶、孔公差帶，如圖所示

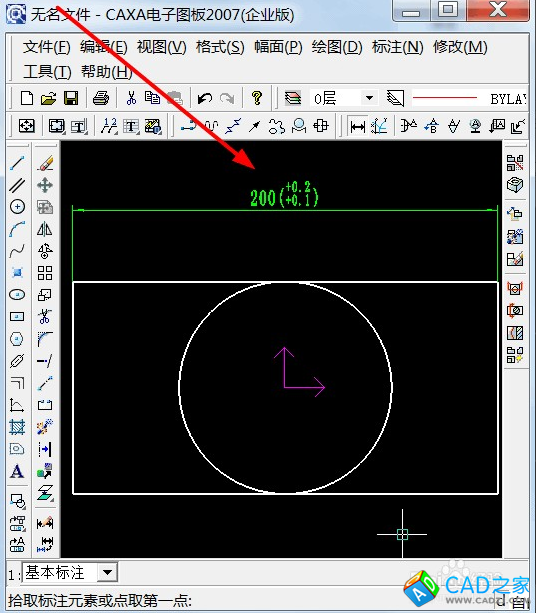

確定之后，公差就出現了，如圖所示

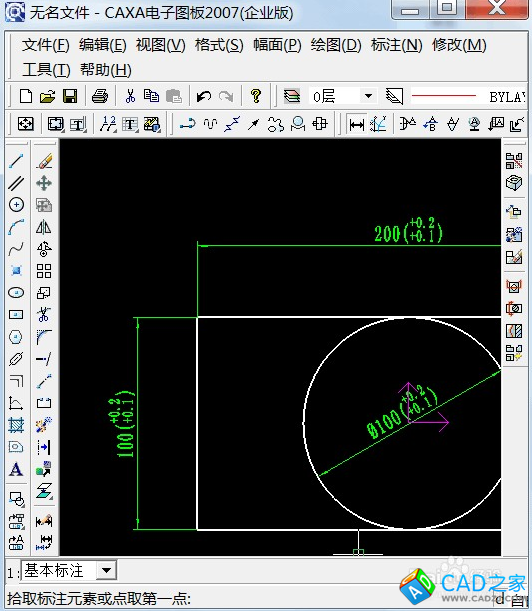

標注圓也是一樣的道理，標注完之后，如圖所示
