1.接頭型式

    在焊接前，應(yīng)根據(jù)焊接部位的形狀、尺寸、受力的不同，選擇合適的接頭類型。常見的接頭型式有對接、搭接、丁字接和角接等，如圖1所示。

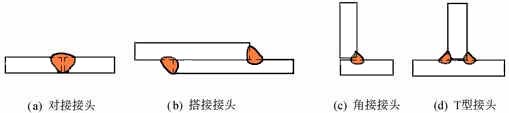

圖1  常見的接頭型式

　2.坡口型式

    在焊接時為確保焊件能焊透，必須開一定形狀的坡口。焊件厚度小于6mm時，只需在接頭處留一定的間隙，就能保證焊透。但在焊較厚的工件時，就需要在焊接前，把焊件接頭處加工成一定的形狀，以確保焊透。對接接頭是采用最多的一種接頭型式，這種接頭常見的坡口型式有“Y”型坡口、雙“Y”型坡口當板厚達到20-60mm時，為減少焊接量并減小變形通常開“U”型坡口、雙“U”型坡口機組和型坡口，為防止焊接時燒穿，坡口處均應(yīng)留一定的鈍邊。如圖2所示。

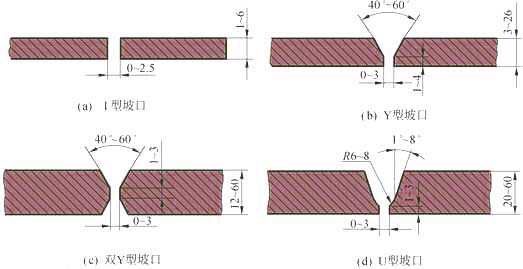

圖2  對接接頭的坡口型式
