一步一步教你制作復雜線型

時間:2009-12-13 10:35:03 來源:

cad幫助文件中提供了簡單線型的制作，下面說一下復雜線型的制作。

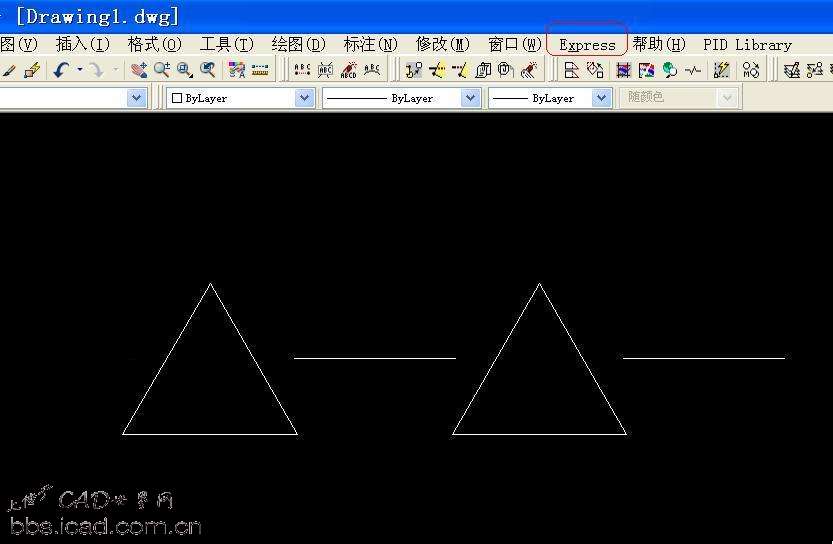

安裝Express Tools工具，安裝后啟動CAD在工具欄上出現"Express"菜單,若沒有出現可以輸入Expressmenu調出。
主要步驟為三步：
1.制定shape形，即線型單元

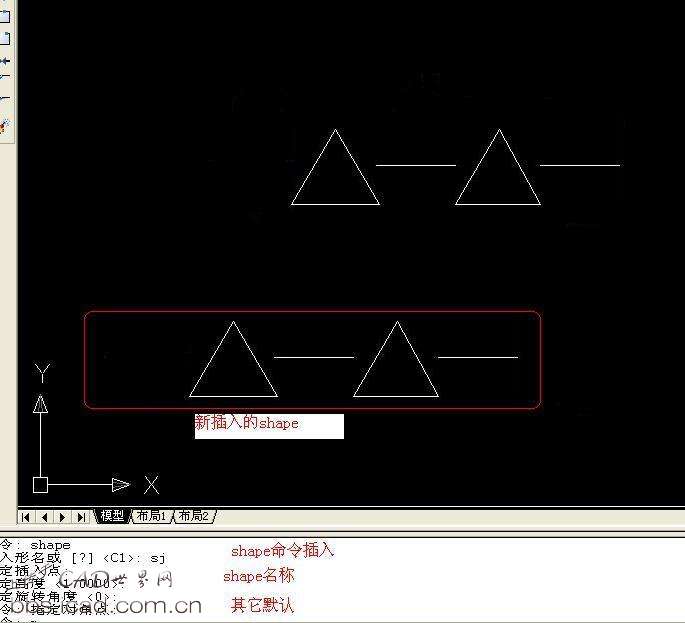

2.插入制定的形

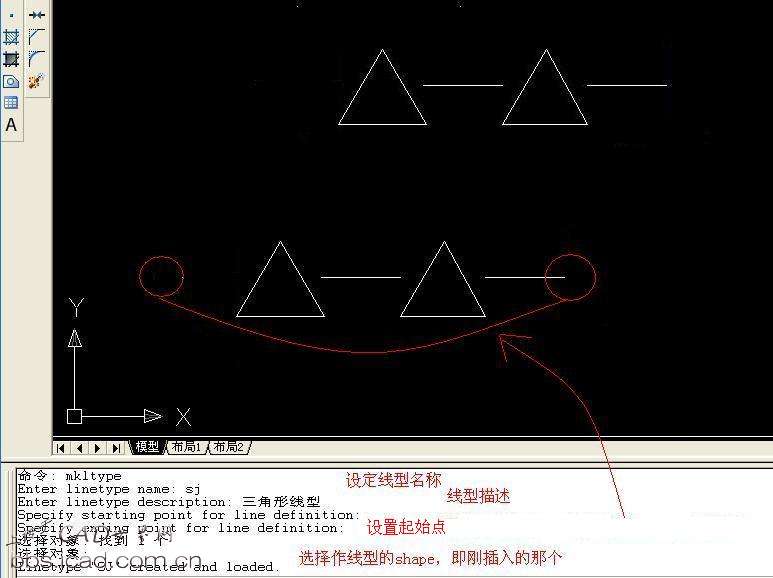

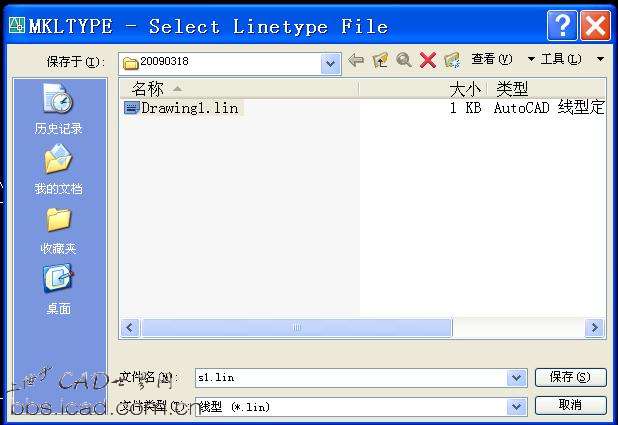

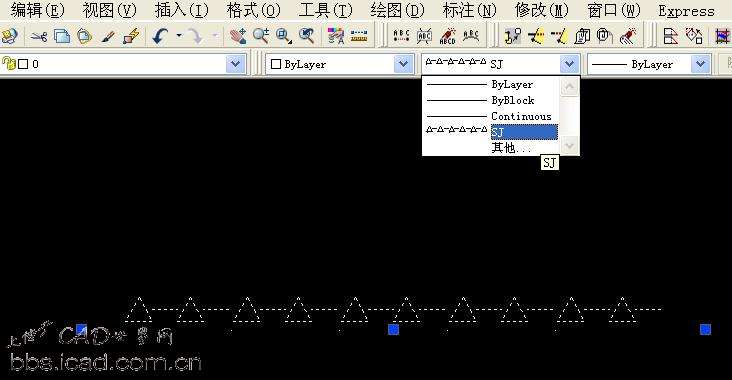

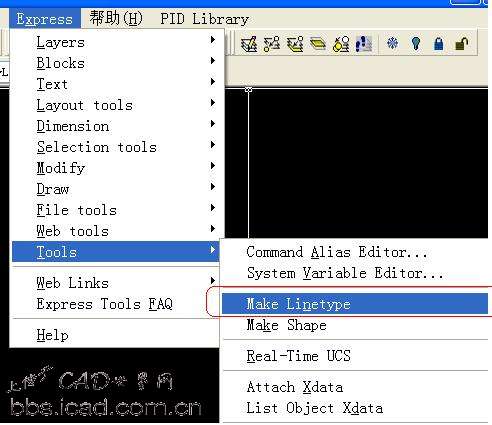

3.制作線型文件
注：須將生成的lin文件一同發布

詳細如下

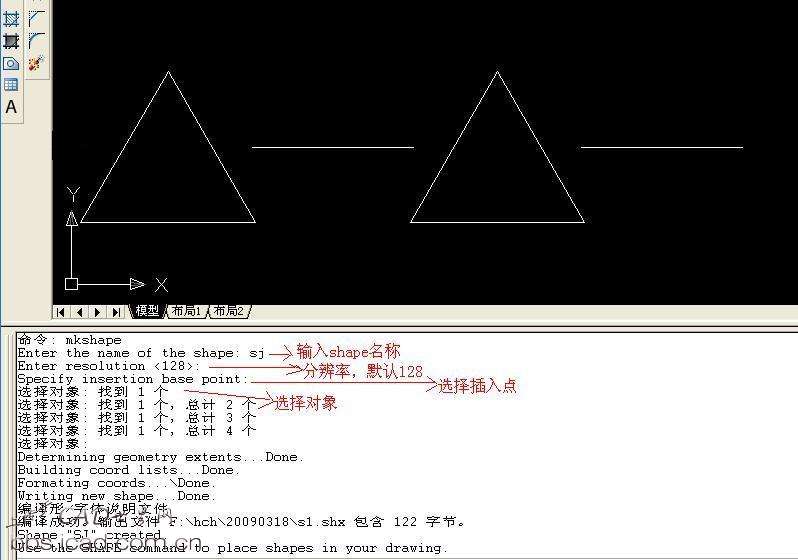

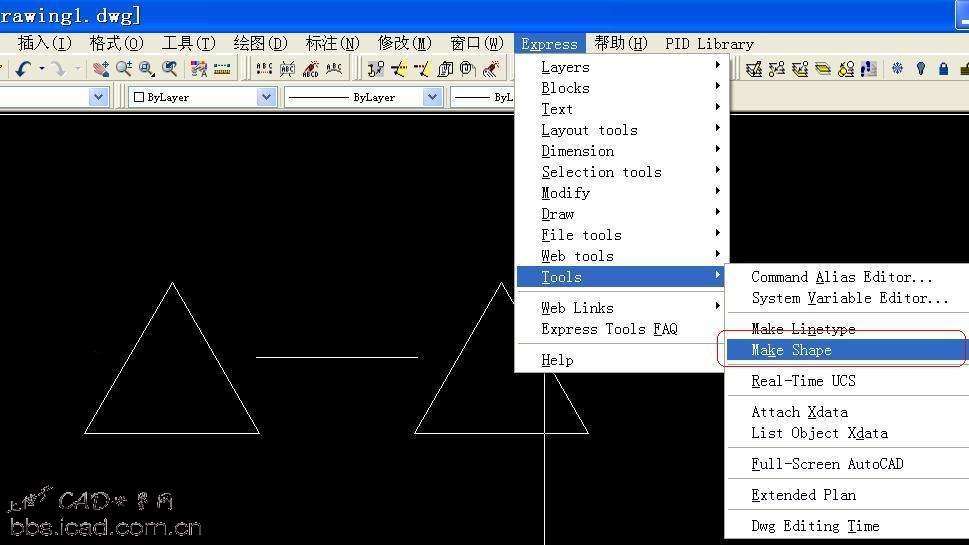

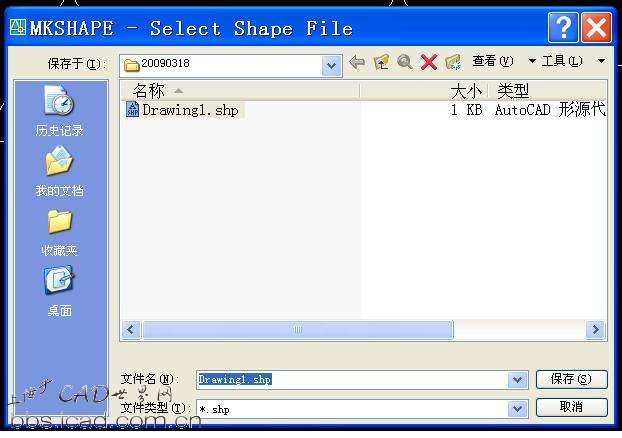

制作shape
