螺紋緊固件及其連接
　　在可拆連接中，螺紋緊固件連接是工程上應用得最廣泛的連接方式。因此，要掌握常用螺紋緊固件的標記、畫法及其連接畫法。

常用螺紋緊固件及其標記

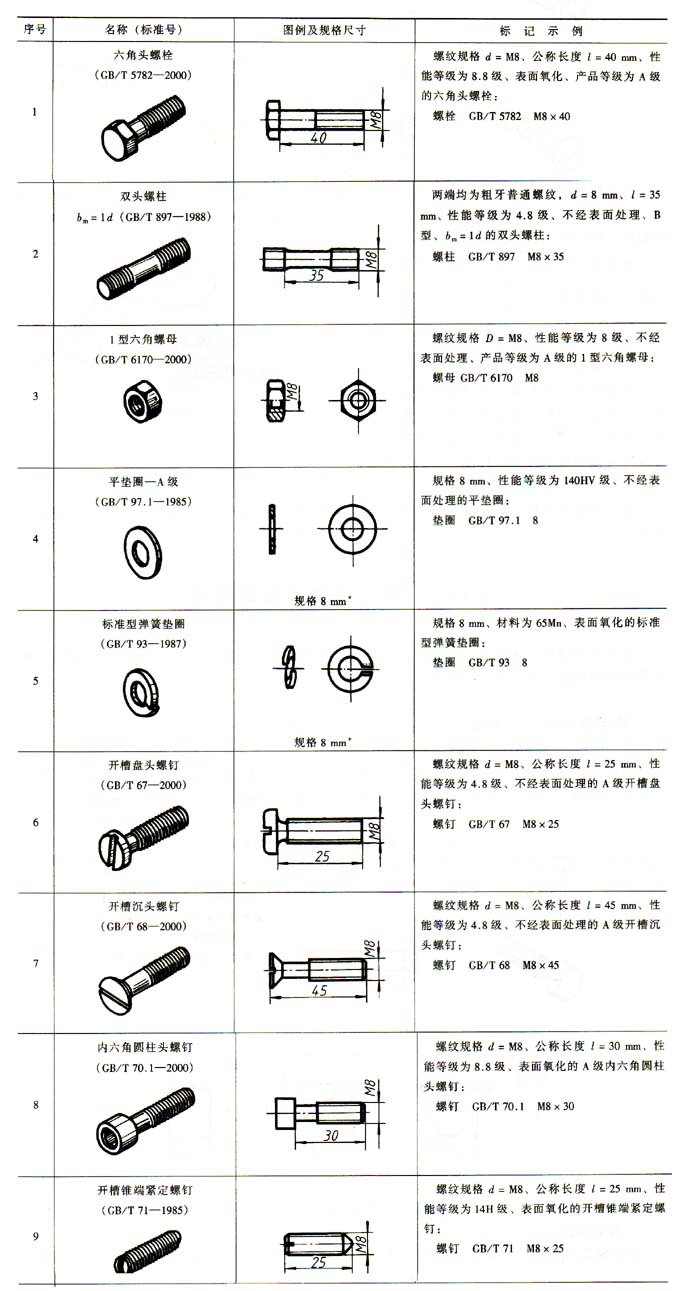

    螺紋緊固件的類型和結構形式很多，可根據需要從有關標準中查出其尺寸，一般無需畫出它們的零件圖。表9-5列出了常用的幾種緊固件的名稱、標準號、型式及標記示例。
表9-5 常用螺紋緊固件及其標記示例


*平墊圈與彈簧墊圈的規格尺寸是指與之相配用的螺紋直徑，并非墊圈的內徑或外徑。

常用螺紋緊固件的畫法
    已經標準化了的螺紋緊固件，雖然一般并不需要單獨畫出它們的零件圖，但由于在零件連接中被廣泛應用，在裝配圖中畫它的機會很多，因此，必須熟練掌握其畫法。繪制緊固件的方法按尺寸來源不同，分為比例畫法和查表畫法兩種。
1、比例畫法

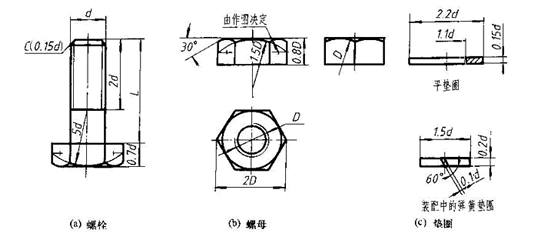

    根據螺紋公稱直徑(d、D)，按與其近似的比例關系計算出各部分尺寸后作圖。此法作圖方便，畫連接圖常用。圖9-19為常用的螺栓、螺母和墊圈的比例畫法，圖中注明了近似比例關系。螺栓頭部和螺母因30°倒角而產生截交線，此截交線為雙曲線，作圖時，常用圓弧近似代替雙曲線的投影。


                                                                        圖9-19 螺栓、螺母、墊圈的比例畫法

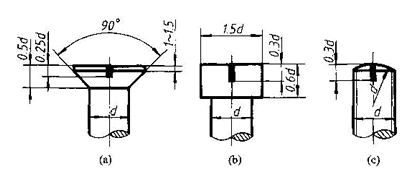

圖9-20為三種螺釘頭部的比例畫法。

                          圖9-20 螺釘頭部的比例畫法
2、查表畫法
    根據緊固件標記，在相應的標準中(見附表2-1~附表2-10)查得各有關尺寸后作圖。
    例如需繪制下列螺栓、螺母、墊圈的視圖，則可從附錄有關表格中查得各主要部分尺寸：
    (1)螺栓 GB/T 5782—2000 M10*40
    直徑d=10 六角頭對邊距s=16 螺紋長度b=26
    螺栓頭厚度kmax=6.58 公稱長度l=40 六角頭對角距emin=17.77
    (2)螺母 GB/T 6170—2000 M10
    厚度mmax=8.4 其他尺寸與螺栓頭部對應部分相同
    (3)墊圈 GB/T 97.1—1985 10
    外徑d2=20 內徑d1=10.5 厚度h=2

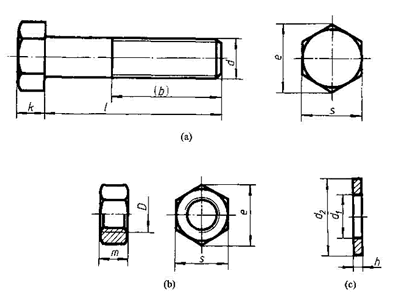

    根據上述尺寸，即可繪制它們的視圖(圖9-21)。圖中的視圖配置，為一般表達所常用。


圖9-21 螺栓、螺母、墊圈的視圖表達

螺紋緊固件的連接畫法
    螺紋緊固件的連接形式通常有螺栓連接、螺柱連接和螺釘連接三類。
(一)螺栓連接

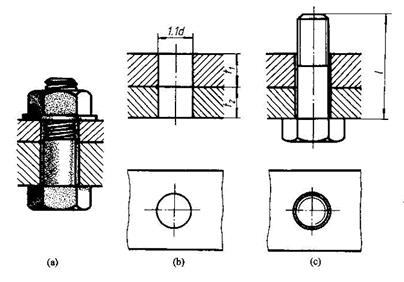

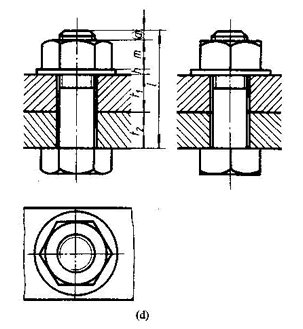

    螺栓連接一般適用于兩個不太厚并允許鉆成通孔的零件連接，如圖9-22a。連接前，先在兩被連接件上鉆出通孔，如圖9-22b，通孔直徑一般取1.1d(d為螺栓公稱直徑)；將螺栓從一端插入孔中，如圖9-22c；另一端再加上墊圈，擰緊螺母，即完成了螺栓連接，如圖9-22d。 #p#分頁標題#e#


圖9-22 螺栓連接
    為適應連接不同厚度的零件，螺栓有各種長度規格。螺栓公稱長度l可按下式估算：

 l=t1+t2+h+m+a
    式中：t1、t2為被連接件的厚度；h為墊圈厚度；m為螺母厚度；a為螺栓伸出螺母的長度。h、m均以d為參數按比例或查表畫出，a ～（0.2 ～0.3)d。根據上式計算出的螺栓長度，還需從相應的螺栓公稱長度系列中選取與它相近的標準值。
繪制螺紋緊固件連接裝配圖，應遵守下列基本規定：
    (1)凡不接觸的相鄰表面，或兩相鄰表面基本尺寸不同，不論其間隙大小(如螺桿與通孔之間)，需畫兩條輪廓線(間隙過小時可夸大畫出)。兩零件接觸表面處只畫一條輪廓線。
    (2)在剖視、斷面圖中，相鄰兩零件的剖面線，應畫成不同方向或同方向而不同間隔加以區別。且同一零件在各個剖視、斷面圖中，其剖面線方向和間隔必須相同。
    (3)當連接圖畫成如圖9-22d所示的剖視圖，即剖切平面通過螺桿的軸線時，對于螺栓、螺母及墊圈等均按未剖切繪制，即仍畫其外形。

(二)螺柱連接

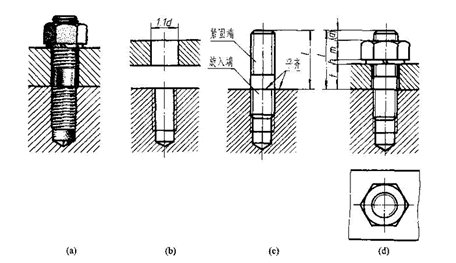

    當被連接兩零件之一較厚，或不允許鉆成通孔而難于采用螺栓連接；或因拆裝頻繁，又不宜采用螺釘連接時，可采用螺柱連接，如圖9-23a。螺柱的兩端都制有螺紋。連接前，先在較厚的零件上加工出螺孔，在另一較薄的零件上加工出通孔(孔徑：1.1d)，如圖9-23b；然后將雙頭螺柱的一端(旋人端)旋緊在螺孔內，如圖9-23c；再在雙頭螺柱的另一端(緊固端)套上帶通孔的被連接零件，加上墊圈，擰緊螺母，即完成了螺柱連接，如圖9-23d。


圖9-23 螺柱連接
螺柱連接中的幾個有關尺寸確定如下：

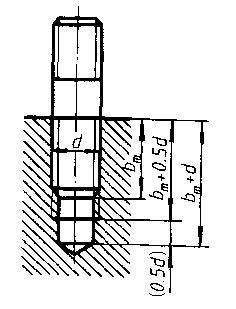

1、雙頭螺柱旋入端長度(圖9-24)

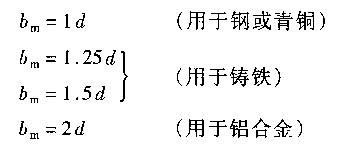

    為保證連接牢靠，雙頭螺柱旋入端的長度bm。隨被旋人零件(機體)材料的不同而有四種長度：


2、螺孔與鉆孔深度(圖9-24)
    機體上螺孔的深度應大于旋人端螺紋長度bm，一般取為bm+0.5d；鉆孔深度取bm+d。
3、螺柱的公稱長度l(圖9-23d)
    可通過計算選定：

J=t+h+m+a
    式中：t為通孔零件厚度；h為墊圈厚度；m為螺母厚度；a為螺柱伸出螺母的長度，a≈（0.2 ～0.3)d。根據上式計算出的螺柱長度，還需根據螺柱的標準長度系列，選用與它相近的標準值。畫螺柱連接圖時，還應注意以下幾點：
    (1)連接圖中，螺柱旋入端的螺紋終止線應與結合面平齊，表示旋人端全部擰入，足夠擰緊。
    (2)彈簧墊圈用作防松，外徑比普通墊圈小，以保證緊壓在螺母底面范圍之內。彈簧墊圈開槽的方向應是阻止螺母松動方向，在圖中應畫成與水平線成60°向左上傾斜的兩條線(或一條加粗線)，兩線間距為m，見附表2-6。其作圖比例見圖9-19c。
在裝配圖中，螺栓連接和螺柱連接提倡采用如圖9-25所示的簡化畫法，將螺桿端部倒角及螺母、螺栓六角頭部因倒角而產生的截交線省略不畫；螺孔中的鉆孔深度也省去不畫。


圖9-24 螺柱旋人端的有關尺寸
(三)螺釘連接
    螺釘按用途可分為連接螺釘和緊定螺釘兩類。連接螺釘一般用于受力不大而又不需經常拆裝的零件連接中。它的兩個被連接件，較厚的零件加工出螺孔，較薄的零件加工出通孔(沉孔和通孔的直徑分別稍大于螺釘頭和螺釘桿的直徑)，如圖9-26a；不用螺母，直接將螺釘穿過通孔擰人螺孔中，如圖9-26b。這種連接圖的畫法，其擰入螺孔端與螺柱連接相似，穿過通孔端與螺栓連接相似。
螺釘?shù)墓Q長度l，可按下式計算后在長度系列中選取標準值：#p#分頁標題#e#

        l=t+bm-k′
    式中：t為沉孔零件厚度；bm為螺紋的旋入深度，可根據被旋入零件(機體)的材料決定(同雙頭螺柱)；k′為沉頭座深度，可相應地近似取附表2-7、附表2-10中的k值。


圖9-25 提倡采用的簡化畫法
    畫內六角螺釘連接圖時要注意以下幾點：
    (1)螺紋終止線應高于兩零件的結合面，表示螺釘有擰緊余地，以保證連接緊固。
    (2)螺釘頭部與沉孔、螺釘桿與通孔間分別都有間隙，應畫兩條輪廓線。
    (3)在俯視圖中，內六角孑L口倒角圓的投影可省略不畫，如圖9-26b。

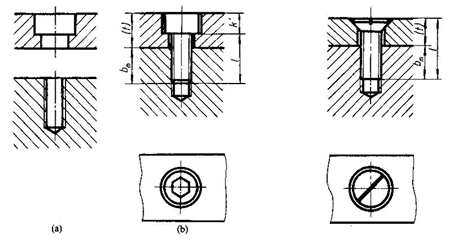

圖9-26 內六角螺釘連接         圖9-27 沉頭螺釘連接
    圖9-27為常見的沉頭螺釘連接圖，其公稱長度l為螺釘?shù)娜L，l=t+bm 。螺釘頭部的一字槽，在主視圖中放正畫在中間位置；俯視圖中規定畫成與水平線傾斜45°角；如果畫左視圖，一字槽按規定也畫在中間位置。槽的寬度可用加粗的粗實線(2b)簡化表示。

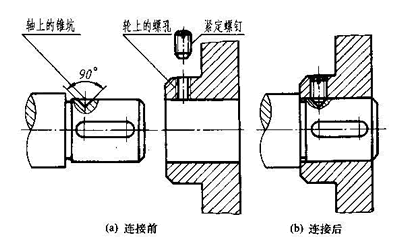

    緊定螺釘用來固定兩零件的相對位置，使它們不產生相對運動。如圖9-28所示，欲將軸、輪固定在一起，可先在輪轂的適當部位加工出螺孔，然后將輪、軸裝配在一起，以螺孔導向，在軸上鉆出錐坑，最后擰人緊定螺釘即可限定輪、軸的相對位置，使其不能產生軸向相對移動。


圖9—28 緊定螺釘連接
