今天學習繪制如下圖：

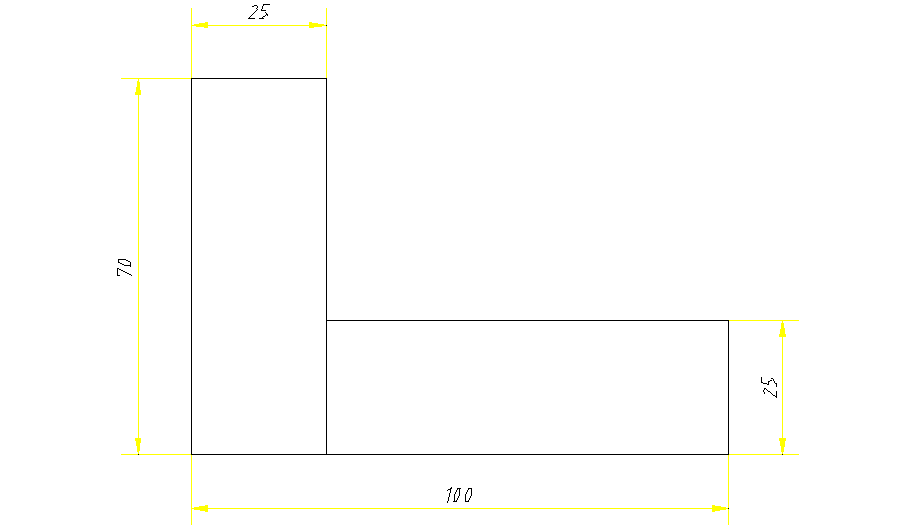

             首先需要先分析一下這個圖形對象：圖形中只有線段，沒有圓弧等其他對象。線段中只有水平和鉛垂線段。

             然后在看尺寸：尺寸有100、70和兩個25MM。

             最后看圖形的形狀：形狀的分析，因人而不同。但這個階段需要大家自己練習。

形狀分析一：由六個線段組成，這是最先可以想到的 使用PLINE命令配合F8功能完成此圖形。

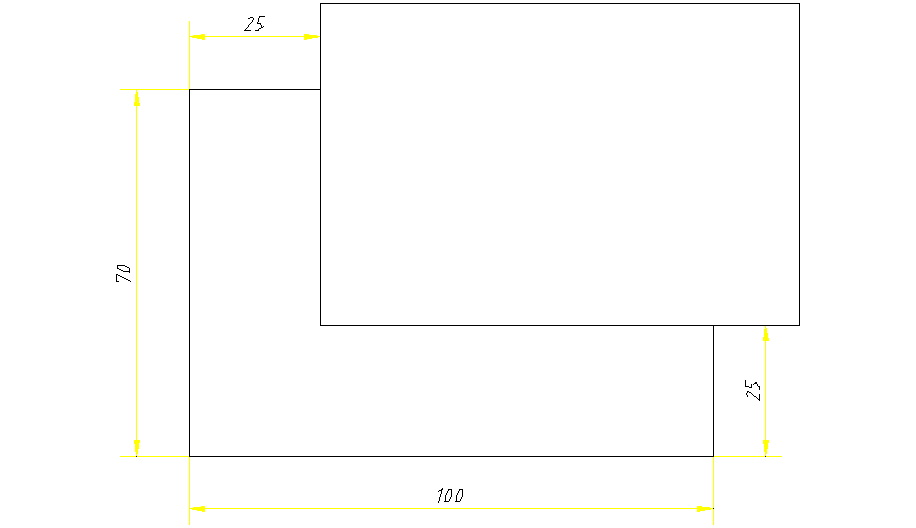

形狀分析二：由一個矩形減去一個矩形組成。如圖：

形狀分析三：由兩個矩形組成(有兩個組成方式）。如圖：

形狀分析四：由三個矩形組成。如圖：
