中望CAD的圓點標注方式

時間:2010-11-05 17:07:02 來源:未知

在制圖中，往往有尺寸標注很擁擠的情況，這個時候，在兩個尺寸共用的的界線處，用一個小點代替箭頭，則能顯得圖面更加清晰。

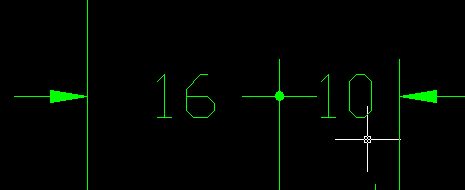

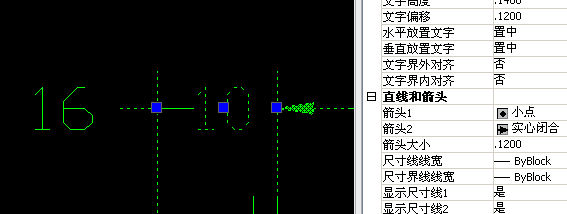

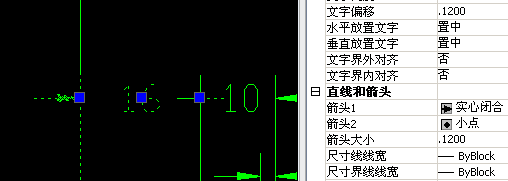

其實這和普通的標注幾乎是一樣的，在標注完了之后，更改一下右邊的屬性就可以了。下圖為例子
