前言：

筆者曾先后發過6個《渲染教程》、8個《渲染經驗談》、以及《建模渲染的22個實例》，但有的初學者仍要求詳細的步驟。近日某會員以【CAD 2008 渲染出現問題】為題，求助在CAD2008中貼圖的具體方法，今以此文予以答復，以供初學CAD高版本渲染的網友參考。

第一、設置“全局”參數，使圖塊隨色澤渲染

一般說來，凡是沒有專門以指定的材質附給某圖塊（或圖素）的，三維體的各圖素都受材質面板的“全局”材質球的控制，就是說以“全局”的設置參數，控制其圖塊的渲染。舉例如下：

這里有一個盤子的三維圖，擬渲染為白色瓷盤，怎么設置呢？

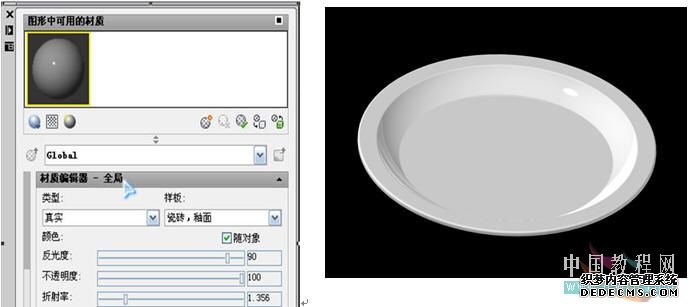

筆者認為：要渲染陶瓷品，宜在材質中采用：類型：真實；樣板：瓷磚，釉面即可。據此，在材質面板的“全局”材質球中，選用類型：真實；樣板：瓷磚，釉面；顏色：白色；反光度90左右；折射：1.4左右。如插圖1左所示：
附：插圖1

這樣設置后，不再給三維實體附任何材質，執行“渲染”命令，就可渲染出白色瓷盤如上圖右所示。
如果要渲染為其它顏色的瓷盤，則相應改變顏色即可。當然，如果盤子的某個面附了其它的材質，那么所附的那個面將是不同色澤的。

第二、怎么以光柵圖片作為材質賦給實體

例如要渲染為青花瓷盤怎么辦？

首先，要在材質面板中擊“創建新材質”按鈕，可命名為“青花”，接著，在“漫射貼圖”中，瀏覽和選擇你的青花圖片文件。

其次，在“材質編輯器”中選擇類型：真實；樣板：瓷磚，釉面。其它參數仿第一條設置即可。

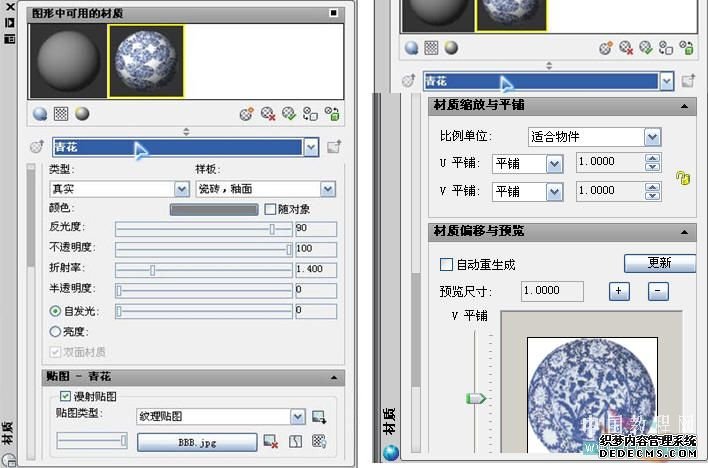

再次，賦給的材質（圖片）還需要調整圖位，在2007以上版本中，擊“材質”板上”紋理貼圖“右邊的按鈕就可設置：在”放縮與平衡“卡上，一般采用的比例單位是”適合物件“，U、V平鋪取1.0，如果不如意就調整下面的比例值或偏移值，這些都要反復調試才行，沒有固定的參數或模式。設置后的材質面板如插圖 2所示：
附：插圖2

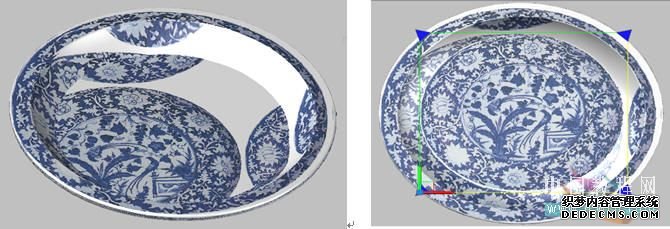

這樣設置后，就可對盤子賦給材質（圖片）了，但是賦給整個三維體的材質，有時并不如意，這里的盤子被賦給圖片后，圖形是零亂的（如插圖3左所示），這就需要調整圖位了。
附：插圖3

怎么辦呢？用“貼圖”功能調整。在“貼圖”功能中有：平面貼圖、長方體貼圖、柱面貼圖、球體貼圖四種，根據對象適當采用“貼圖”方法來調整已經貼上的材質圖片，特別是對于曲面和圓形的三維件，很難使圖片貼到位，有時須用“長方體貼圖”或“球體貼圖”功能反復多次調整，而這些“貼圖”功能又很難掌握，一動鼠標就要跑得很遠，這要很有耐心的調整才能難到位。

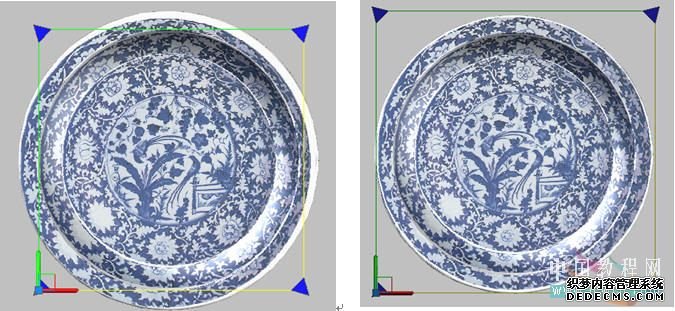

就這個盤子而言，如對盤底的圖案要調整到位，那就擊“貼圖/平面貼圖”功能，并按住Ctrl鍵激活盤底線圈，就可看到四角帶“▲”形的放縮框，將其框住盤底，圖案就歸正了（見插圖3右所示）。接著，再對盤身圖案調整到位，方法相同，歸正的圖示如插圖4左所示。最后，對盤上邊的圓環圖案也調整到位（如插圖4所示）。
附：插圖4

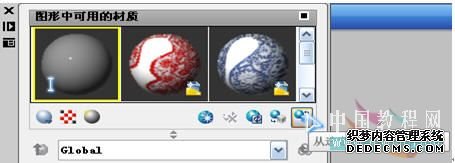

至于，盤的邊子和盤的背面，如不需要附然后圖案，而使之成為本色時，則按住Ctrl鍵并激活相關的線圈后，再擊材質面板的“從選定的對象中刪除材質”按鈕，即可。（詳插圖5箭頭指示處）
附：插圖5

這樣設置后，不再給其它的面附任何材質，再執行“渲染”命令，就可渲染出青花瓷盤的效果圖如下。

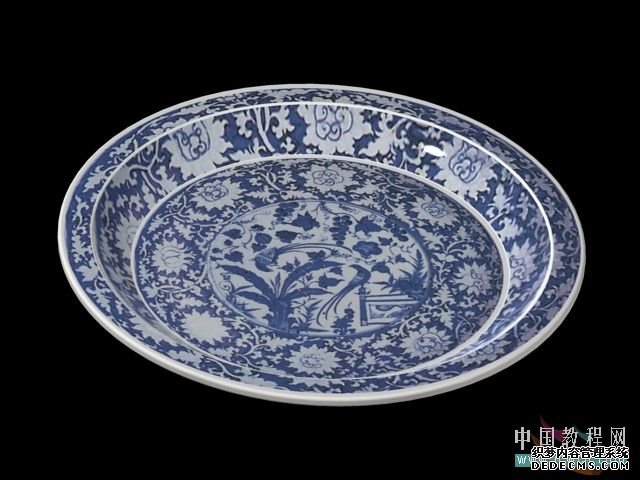

附：盤子分面渲染的效果圖之一….青花瓷盤
