本例為AutoCAD建模實例教程，在教程中作者詳細講解了如何在AutoCAD中制作一字螺絲刀頭和十字螺絲刀頭的方法以及流程，主要學習拉伸、剖切、差集、倒角、UCS陣列等命令的運用，希望能給朋友們帶來幫助~~

壇上有朋友問“十字起子的十字頭怎么畫 ？”

我來說一下畫的過程吧，螺絲刀頭分"一"字形和"十"字形

"一"字形的畫法:

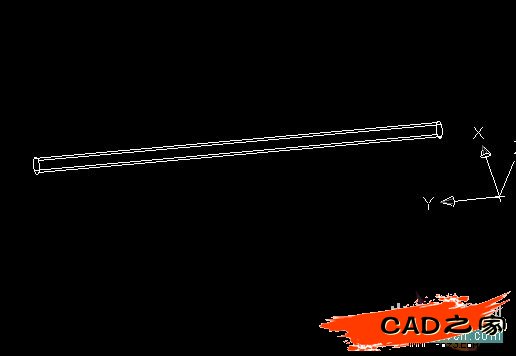

1、畫一個直徑6長200的圓柱體

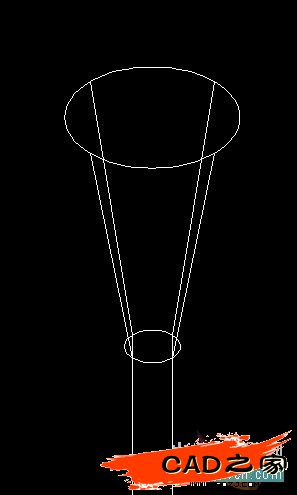

2、端面拉伸30、傾斜角度-12

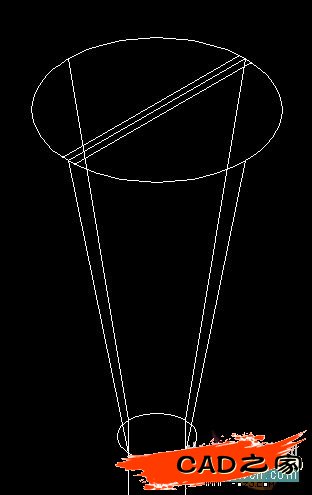

3、大圓面畫中心線，向兩邊偏移0.5

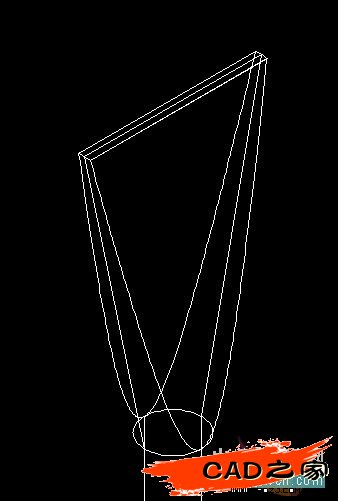

4、三點剖切

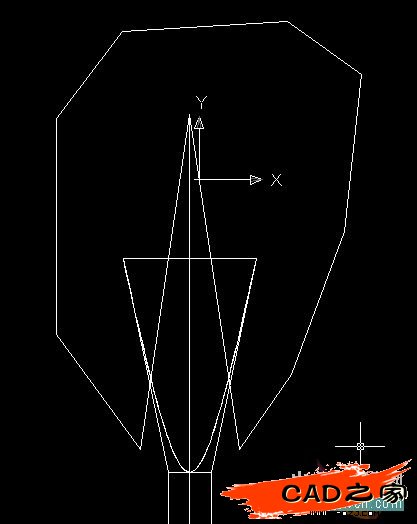

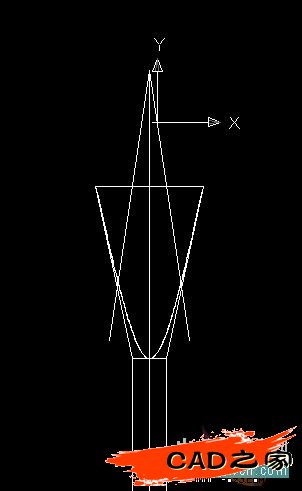

5、畫出需要的線

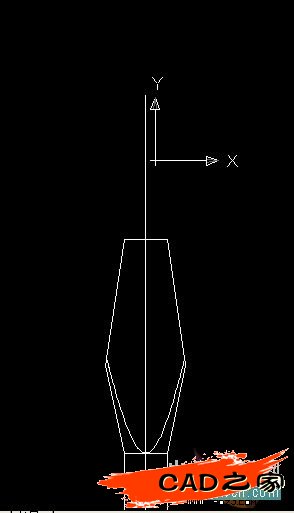

6、連成一個閉合環——面域——拉伸成體

7、差集

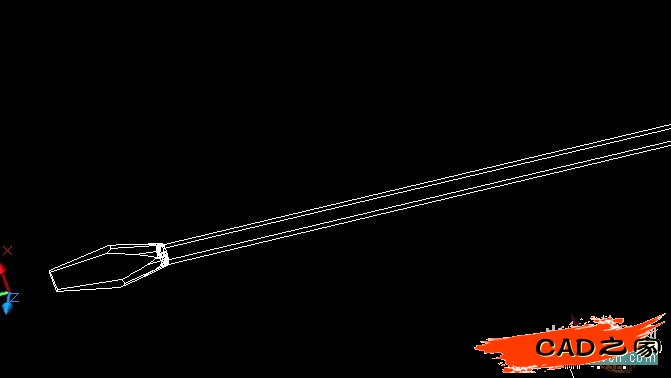

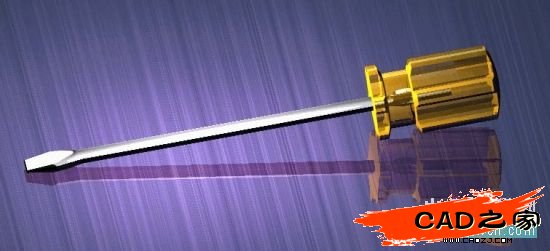

 8、最后倒一下圓角就完成了
