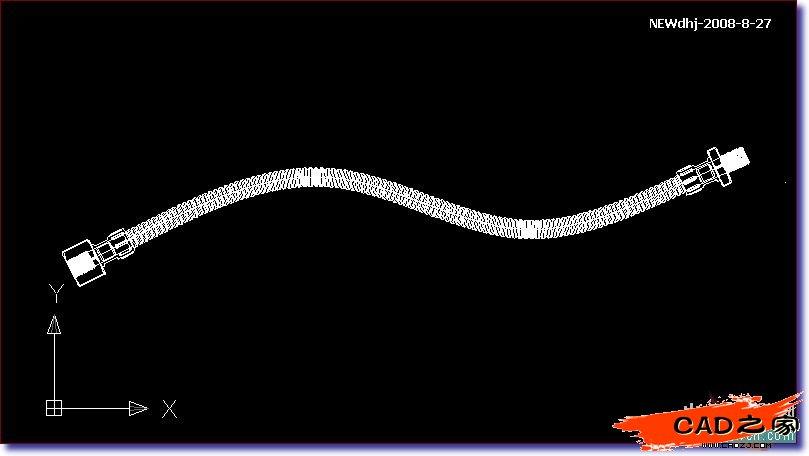

最終效果:

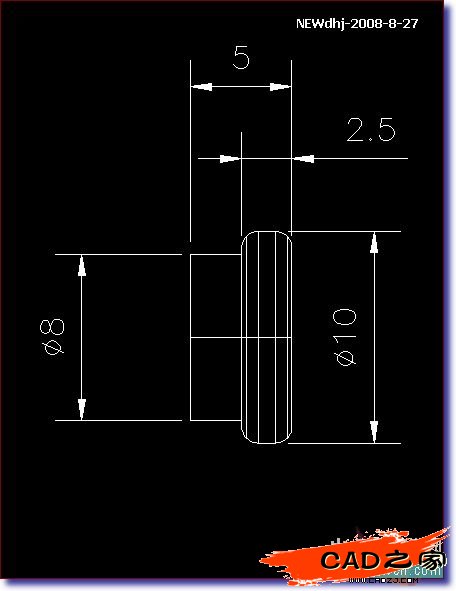

1、畫一個單元實體

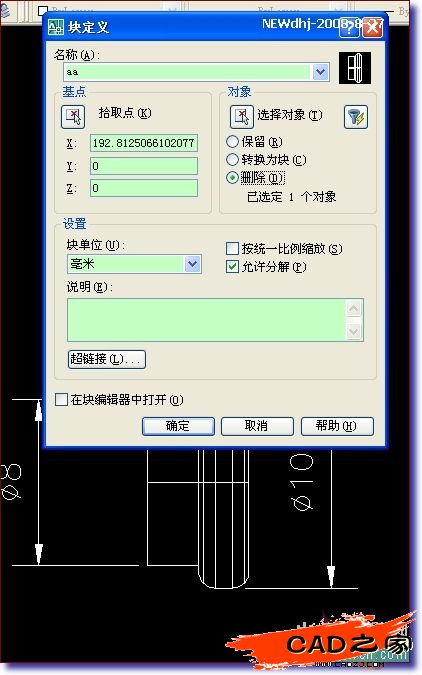

2、對象定義塊,取名aa ,拾取點在圓心,確定

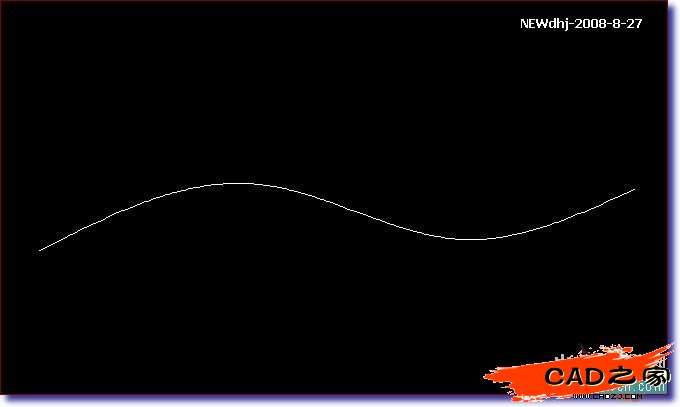

3、畫一條曲線

4、ME

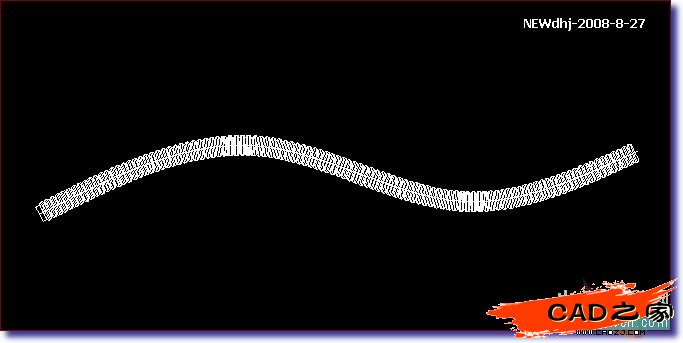

命令: MEASURE
選擇要定距等分的對象:選曲線
指定線段長度或 [塊(B)]: b
輸入要插入的塊名: aa
是否對齊塊和對象?[是(Y)/否(N)] <Y>:Y
指定線段長度: 3.5

5、分解,配上接頭

6、渲染
