學習CAD的朋友首先需要了解的是相對坐標和絕對坐標區別,以及如何根據要求繪制出精確的圖形。
這是相應點的坐標,現在我們需要更具這兩個點的坐標繪制一條直線:
- x=2134 y=1234
- x=3142 y=1324
由于CAD默認設置的是相對坐標輸入,在我們按正常的步驟輸入兩個坐標后,出現的情況卻是這樣的
- x=2134 y=1234
- x=5276 y=2558

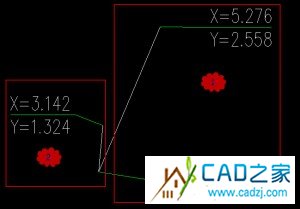

CAD的絕對坐標與相對坐標 配圖1
如下圖中的 1 ,卻是不是我們需要的 2。那我們該如何操作才能得到圖中的 2 ,也就是我們需要的坐標點呢?很簡單,只要我們在輸入第二個點的坐標之前輸入“#”即可使用絕對坐標進行繪圖,得到需要的結果,見圖:

CAD的絕對坐標與相對坐標 配圖2

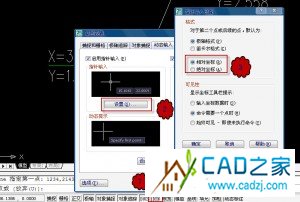

那么就由朋友要問了,可不可以將CAD默認輸入設置成“絕對坐標”,這是可以的,方法為:
- 在狀態欄上的“Dyn”上單擊鼠標右鍵。 單擊“設置”。
- 在“草圖設置”對話框中的“動態輸入”選項卡的“指針輸入”下,單擊“設置”。
- 在“格式”標簽下有一個“絕對坐標”和“相對坐標”的選項,選擇“絕對坐標”即可完成設置

CAD的絕對坐標與相對坐標 配圖3
