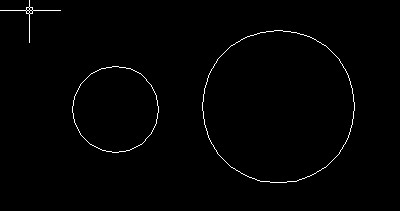

畫cad時，兩個相離的圓，畫它們的相切線的教程。
然后，選擇“直線”工具！

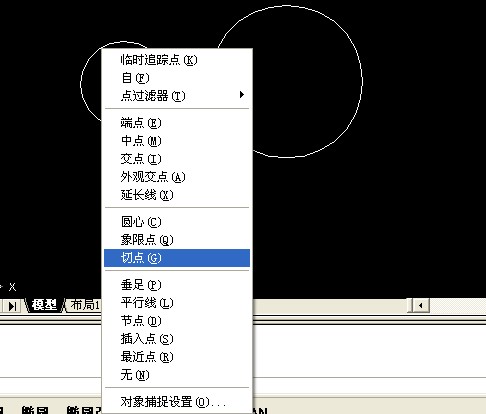

移到圓上某一點之后，按住“shift”鍵，然后點擊鼠標右鍵！選擇切點！如下圖：

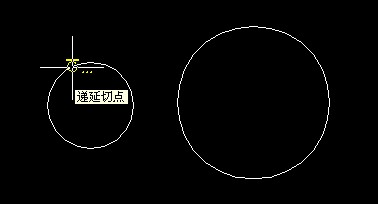

緊接著，出現出現切點位置，注意這個地方，并不一定是真正的切點！實際上，軟件會幫你找到，真正的切點，你只是告訴軟件，這個位置大致是你的第一個切點！
同樣的方法，找到另一個圓上某一點之后，按住“shift”鍵，然后點擊鼠標右鍵！選擇切點！

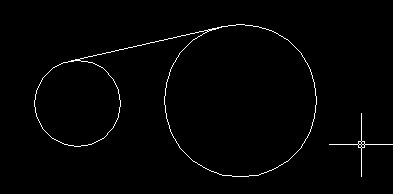

此時系統會幫你，找到兩個圓的切線的！如下圖：
平時畫兩個圓的切線時由于其他捕捉點的干擾，一般不會捕捉到切點的，上面采用臨時捕捉點的是一種方法。
另一種方法是在窗口下方的捕捉按鈕上點右鍵，將圓心和垂足捕捉都關閉，這是就可以捕捉到圓上的切點了，依次點擊兩個圓軟件就會找到正確的切點位置。
