AutoCAD堆疊(垂直、對角、公差堆疊、上下標)
斜杠 (/) :垂直地堆疊文字,由水平線分隔。
磅符號 (#) :對角地堆疊文字,即由對角線分隔開。
插入符 (^) :創建公差堆疊,不用直線分隔。

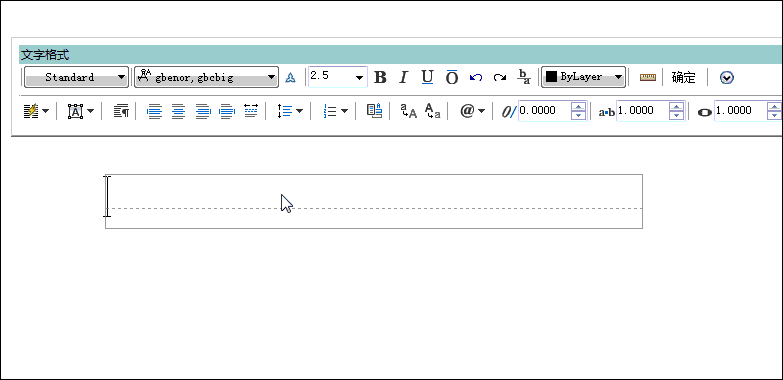

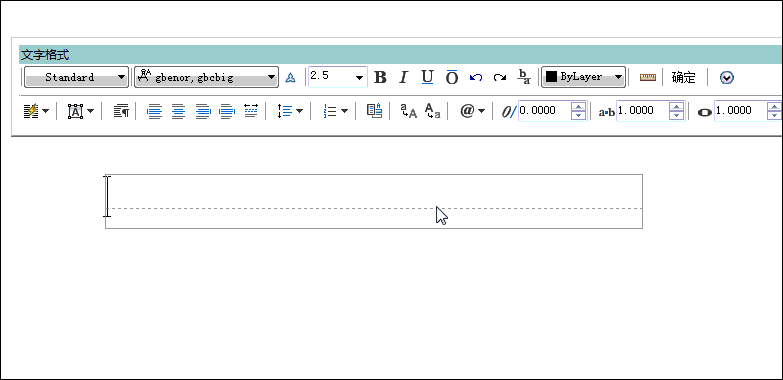

斜杠(/):?jiǎn)螕?/span>AutoCAD的多行文字命令圖標,在繪圖區內指定文字區域,在彈出的文字格式工具欄內設置文字大小。并在文本框內輸入Φ16H7/P6,然后選中配合代號部分,即H7/P6,單擊文字格式工具欄內的堆疊圖標,單擊確定可完成配合代號注釋。

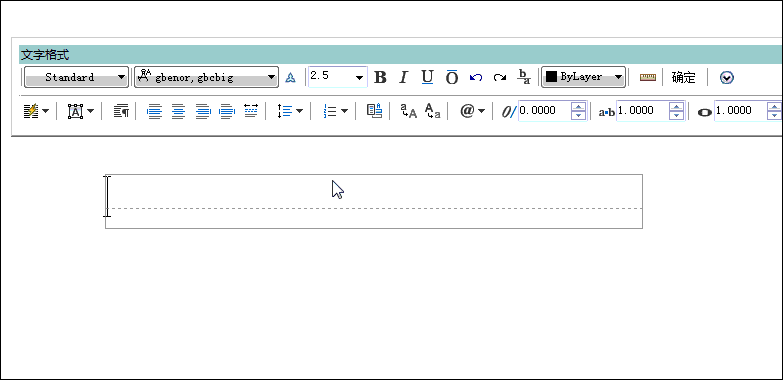

插入符(^) :繼續執行autocad的多行文字命令,在文本框內輸入以下多行文字:Φ25+0.029^-0.023,然后選中極限偏差部分的數據,即+0.029^-0.023,在文字格式工具欄內單擊堆疊圖標,調整文本框長度,單擊確定可完成機械偏差文字注釋。

或者用來設置文本上下標:

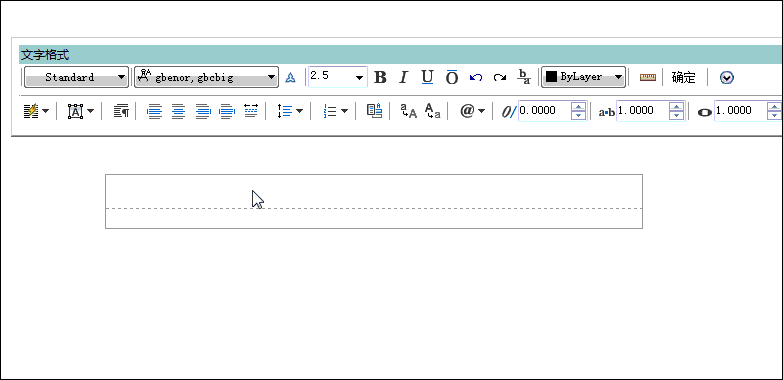

磅符號 (#):類似,以Φ25+0.029#-0.023為例
