用AutoCAD制作一個量角器的教程

時間:2011-12-26 08:37:01 來源:未知

教程中運用到的幾個命令:LINE(這個不用說了吧!)POINT(畫點)ARRAY(陳列)
  LENGTHEN(伸長)ATTDEF(屬性定義)BLOCK(定義塊)INSERT(插入塊)EXPLODE(分解)。

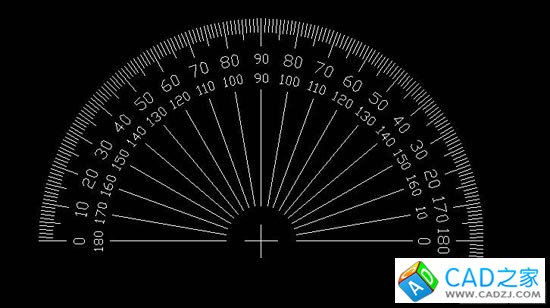

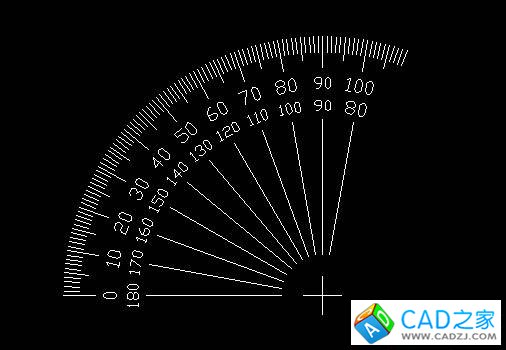

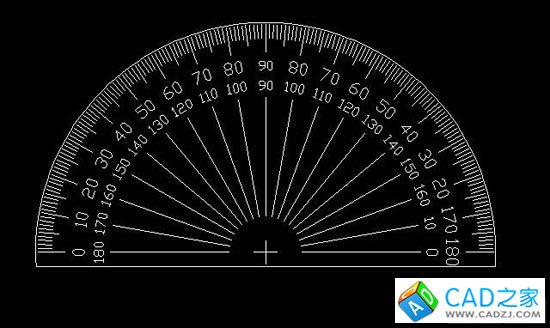

  效果圖!





  現在把這個教程做完!
  請看
  現用畫線命令(L),畫出一條長度為3的垂線!

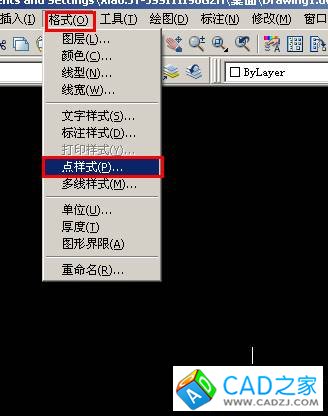

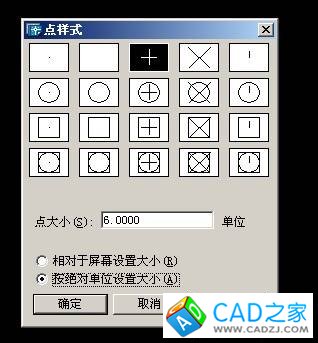

  2.設點的樣式為+,點的絕對大小為6.

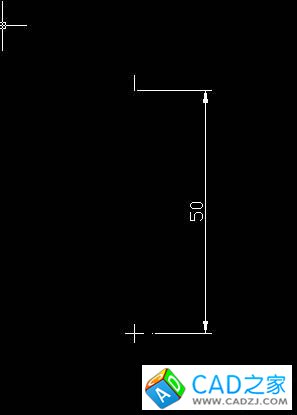

  確定點位置,相對于剛畫的直線正上方與點的距離值為50(其實這個距離值無所謂咯)!

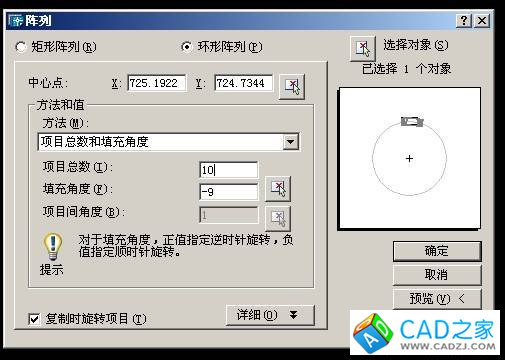

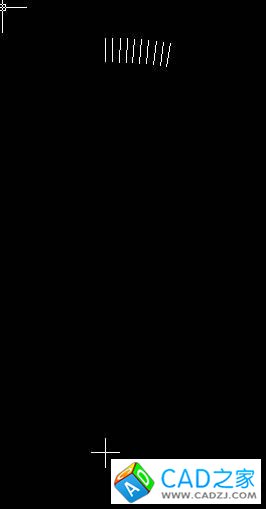

  用ARRAY命令,對直線進行陳列復制,陳列中心為點中心,陳列數為10,填充角度為-Array,復制旋轉!







  用LENGTHEN(伸長)命令,
  實行LENGTHEN,選擇DE增量,把第一根線增長到6,每6根增長到4.5.
  兩次伸長命令請看下圖









  用畫線命令,畫一段長26的垂線,起點于第一根直線下端點距離為10!

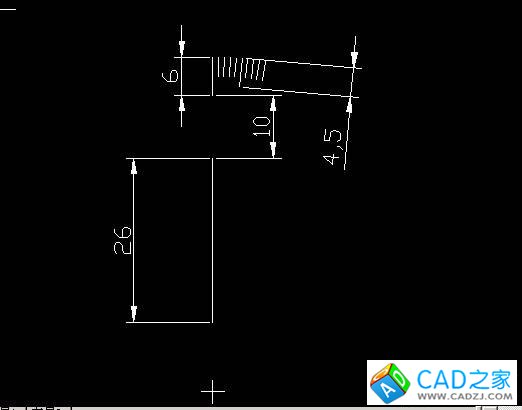

  下圖是各線的長度值!





  呵 ,說一下,你們在做圖時,可不要把標注打上,我只是為了讓大家能搞清楚線的位置!

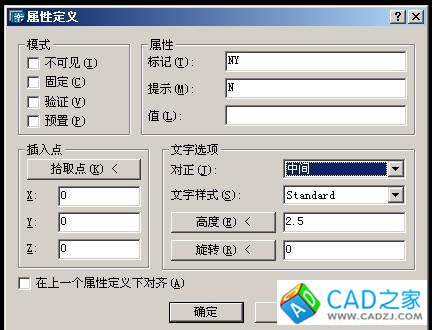

  用ATTDEF,定義屬性!

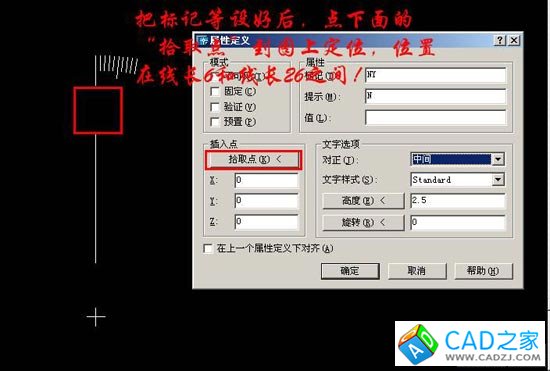

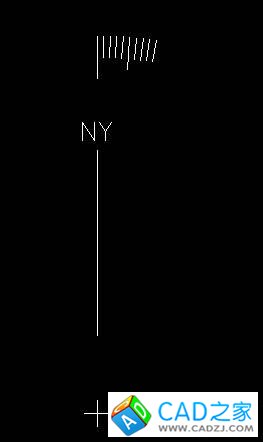

  須定義兩個標記(NY和WY),請看圖解!

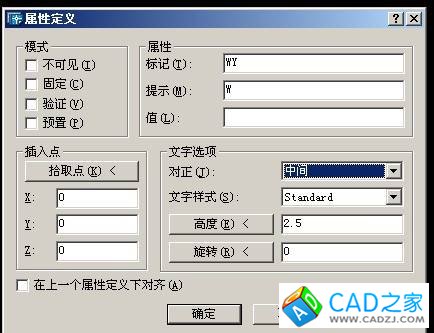

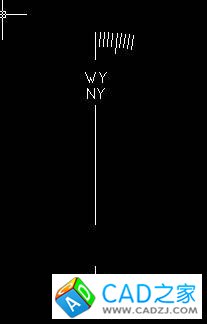

  用同樣的方法把標記WY設好!

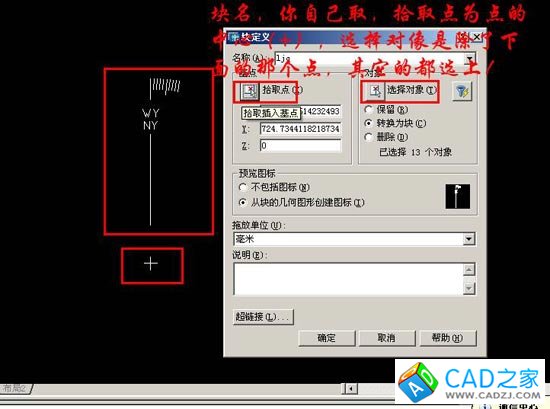

  用BLOCK命令定義塊.

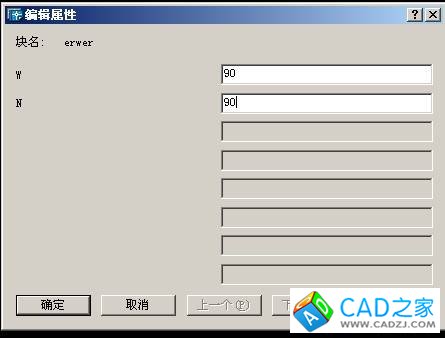

  按確定后,彈出屬性對話框,加入值!

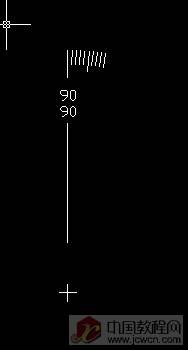

  如下圖!








  現在我們塊已做好,之后運用INSERT命令,好像要用1Array次!(不過在這里可先完成一半,之后再用鏡像命令,這樣也行)
  每次改變旋轉角度值,每次加10!

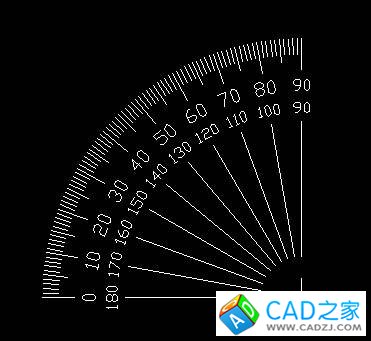

  重復上步操作!

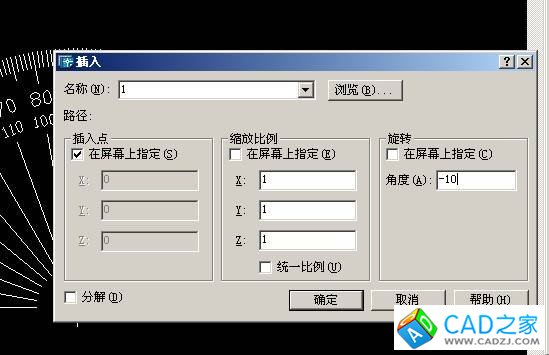

  左邊操作完后,再做右邊,這里要把旋轉角改成負數!









  重復實用INSERT,呵呵,好麻煩咯
  到最后步好像不對咯!咋多了一小塊呢!




  這里就要用到最后個命令了咯(EXPLODE)把它分解掉,刪除下面多余的!

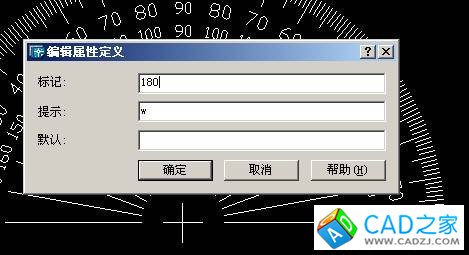

  但在分解塊后,發現180和0咋變成WY和NY呢,到這里,你編輯文字不就可了不!雙擊兩下WY:::









  把NY值改成0 把WY改成180!

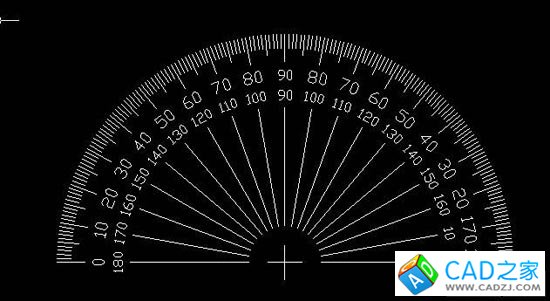

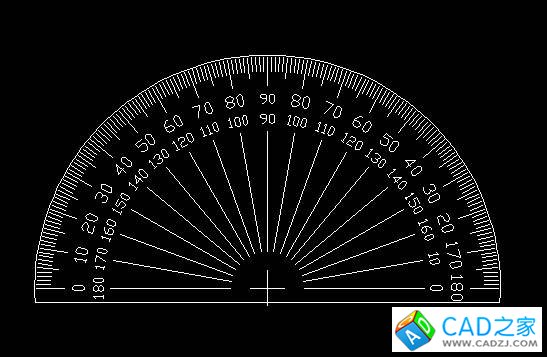

  再給量角器加上邊框!
  呵呵,終于完成了咯!高興,高興,真高興呀
