cad螺紋畫法對于機械行業人士來說很常用，是必須掌握的技能。cad螺紋畫法主要分為外螺紋和內螺紋兩種，下面，CAD之家為大家詳細介紹cad螺紋畫法，以供學習參考。

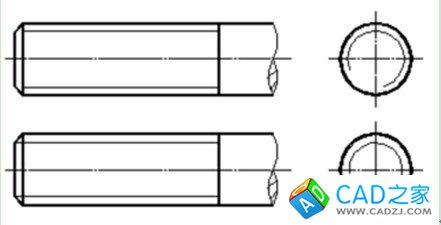

　　在cad螺紋畫法中，外螺紋，螺紋牙頂線用粗實線表現，螺紋牙底線用細實線表現，螺紋的收尾線用細實線表現。

　　對內螺紋也是一樣的，內螺紋的螺紋牙底線畫在螺紋牙頂線的外側，剖開時，剖面線要畫到螺紋牙頂線處終止。

　　螺紋的牙頂用粗實線表示，牙底用細實線表示。在不反映圓的視圖上，倒角應畫出，牙底的細實線應畫入倒角，螺紋終止線用粗實線表示，螺尾部分不必畫出，當需要表示時，該部分用與軸線成15°的細實線畫出，在比例畫法中，螺紋的小徑可按大徑的0.85倍繪制。在反映圓的視圖上，小徑用3/4圓的細實線圓弧表示，倒角圓不畫。

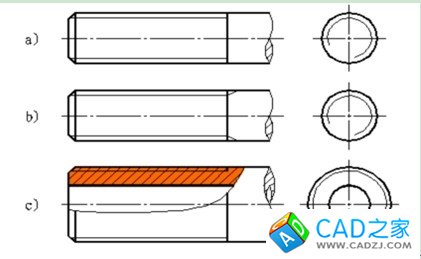

　　cad螺紋錯誤畫法

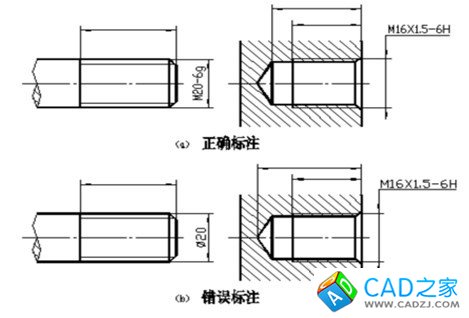

　普通螺紋的尺寸標注如圖，普通螺紋的尺寸由螺紋長度、螺紋工藝結構尺寸和螺紋標記組成，其中螺紋標記一定要注在大徑上。完整的螺紋標記如下：

　　特征代號公稱直徑 × 螺距 旋向 - 中徑公差代號 頂徑公差代號 旋合長度代號

　　普通螺紋的牙型代號為M，有粗牙和細牙之分，粗牙螺紋的螺距可省略不注;中徑和頂徑的公差帶代號相同時，只標注一次;右旋螺紋可不注旋向代號，左旋螺紋旋向代號為L(zhǎng)H;旋合長度為中型(N)時不注，長型用L表示，短型用S表示。
