用“倒角”工具可以在圖形上形成倒角。

        第一步，點擊“修改”工具欄里的“倒角”工具，命令行窗口提示“選擇第一條直線或 [放棄(U)/多段線(P)/距離(D)/角度(A)/修剪(T)/方式(E)/多個(M)：”，鍵入“d”并回車。

        第二步，命令行窗口接著提示“指定第一個倒角距離：”，鍵入第一個倒角邊長的數值，比如2后回車。

        第三步，命令行窗口又接著提示“指定第二個倒角距離：”，鍵入另一個倒角邊長的數值并回車，如果與第一個倒角邊長相等就直接回車。

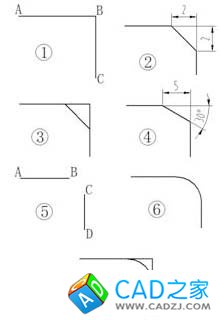

        第四步，命令行窗口提示“選擇第一條直線或 [放棄(U)/多段線(P)/距離(D)/角度(A)/修剪(T)/方式(E)/多個(M)]：”，在圖1里的AB線段上點擊一下。

        第五步，命令行窗口最后提示“選擇第二條直線，或按住 Shift 鍵選擇要應用角點的直線：”，在圖1里的BC線段上點擊一下，倒角就形成了，如圖2。

        如果希望倒角形成以后像圖3那樣還保留原來的直線，那么就應該選擇“不修剪”，方法是在第一步或第四步的時候鍵入“t”并回車，命令行窗口會提示“輸入修剪模式選項 [修剪(T)/不修剪(N)] <修剪>：”，這時鍵入“n”并回車。CAD教程_CAD基礎教程下載 www.66xx77.com

        還可以給倒角指定一個邊長和角度，這種情況按下面步驟進行操作。

        第一步，當命令行窗口提示“選擇第一條直線或 [放棄(U)/多段線(P)/距離(D)/角度(A)/修剪(T)/方式(E)/多個(M)：”的時候，鍵入“a”并回車。

        第二步，命令行窗口接著提示“指定第一條直線的倒角長度：”，鍵入倒角邊長的數值比如5，并回車。

        第三步，命令行窗口又接著提示“指定第一條直線的倒角角度 <0>：”，鍵入角度的數值比如30，并回車。

        第四、五步同上面一樣，形成的倒角如圖4。

        如果圖形的邊角像圖5那樣沒有閉合，利用“倒角”工具還能將其閉合，在第一步的時候就在圖5的AB線段上點擊一下；命令行窗口接著會提示“選擇第二條直線，或按住 Shift 鍵選擇要應用角點的直線：”，按住“Shift” 鍵的同時點擊直線CD，圖形的邊角就閉合了，變成像圖1那樣。

        掌握了“倒角”工具的使用技巧以后，再學習“圓角”工具就容易了。

        第一步，點擊“修改”工具欄里的“圓角”工具，命令行窗口提示“選擇第一個對象或 [放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]：”，鍵入“r”并回車。

        第二步，命令行窗口接著提示“指定圓角半徑：”，鍵入半徑數值，比如3后回車。

        第三步，命令行窗口又接著提示“選擇第一個對象或 [放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]：”，在圖1里的AB線段上點擊一下。

        第四步，命令行窗口最后提示“選擇第二個對象，或按住 Shift 鍵選擇要應用角點的對象：”，在圖1里的BC線段上點擊一下，倒角就形成了，如圖6。

        如果選擇“不修剪”，形成的圓角如圖7。
