AutoCAD界面布局與基本概念實例應用圖解

CAD(Computer Aided Design)是指計算機輔助設計，是計算機技術的一個重要的應用領域。AutoCAD是一款自動計算機輔助設計軟件，是美國Autodesk公司為計算機上應用CAD技術

而開發的繪圖程序軟件包，用戶可以使用它來創建、瀏覽、管理、打印、輸出、共享及準確復用富含信息的設計圖形。AutoCAD現已經成為國際上廣為流行的繪圖工具，而AutoCAD軟件使用

地.dwg文件格式成為二維繪圖的事實標準格式。

教程思路

1.界面布局

2.基本概念

3.鼠標狀態與對象選擇

4.視圖操作

一.界面布局

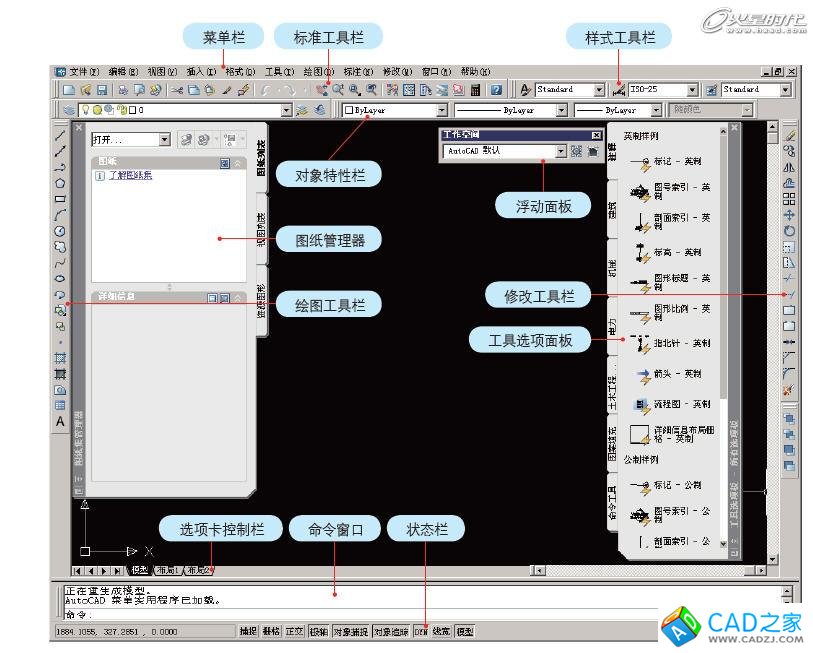

安裝AutoCAD 2006后，初次啟動軟件后顯示的默認界面如圖1所示。

圖1 AutoCAD 2006軟件首次啟動的默認界面

觀察圖1，圖中標明了默認界面中各個基本功能面板的名稱。在前期的繪圖工作中，其中的一些面板是沒有任何作用的，例如[圖紙集管理器]和[工具選項]面板，因此可以將其關閉，將

AutoCAD的繪圖區完整的顯示出來。

二.基本概念

在正式開始講解AutoCAD的基礎知識以前，首先簡單介紹一些AutoCAD的基本概念。

1.工作空間

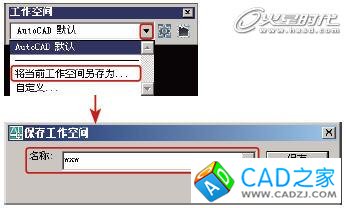

工作空間是指對繪圖時所使用的工具和面板的定制，即根據不同用戶個人習慣定義的工作環境。

AutoCAD中的工具或命令面板眾多，要定制工作空間，首先需要了解哪些工具最為常用。對于室內建模來說，在AutoCAD中使用的工具相對較少，主要使用到以下幾個工具欄。

01 繪圖工具——所有基礎的圖形，無論是矩形、圓形、線形等都由繪圖工具實現，如圖2所示。

圖2 繪圖工具欄

02 修改工具——對象的移動、旋轉、縮放，甚至于鏡像、偏移、陣列等操作都由修改工具實現，如圖3所示。

圖3 修改工具欄

03 標注工具——顧名思義，就是在圖紙上進行各種文字或圖形標注，如圖4所示。

圖4 標注工具欄

04 查詢工具——用于查詢和提取兩點間距、封閉圖形的面積、質量特性等圖形相關信息，如圖5所示。
