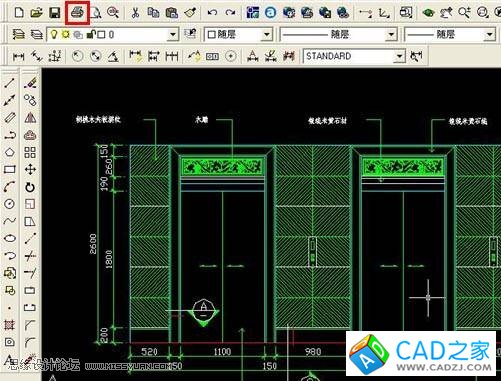

一、打開CAD圖形。
二、打印，沒有安裝打印機也沒有關系。

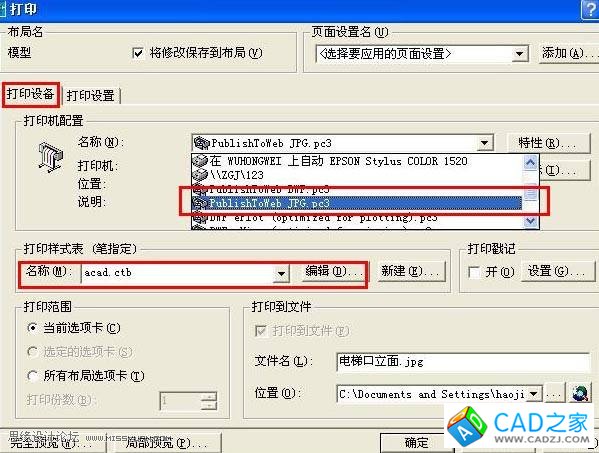

三、設定打印設備(選JPG項)打印樣式表名稱為：acad

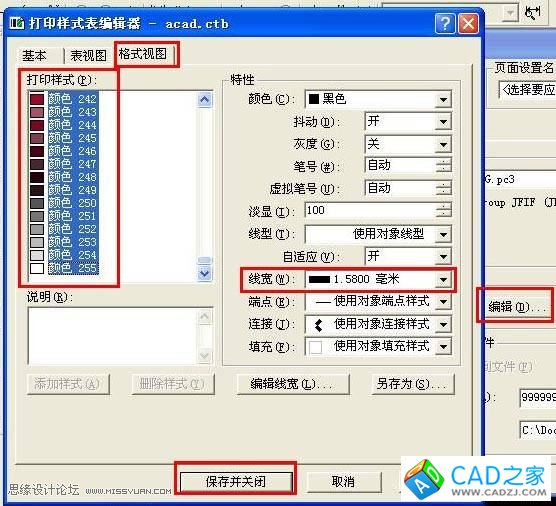

四、喚出打印樣式表編輯器，按住Shift鍵點打印樣式中的的最后一項，全部選中顏色，在線寬項中設定合適的線寬。
然后點*保存并關閉*

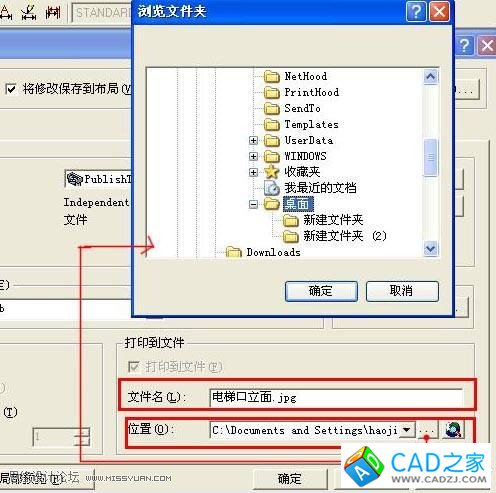

五、在打印文件項填寫打印文件名稱和路徑。

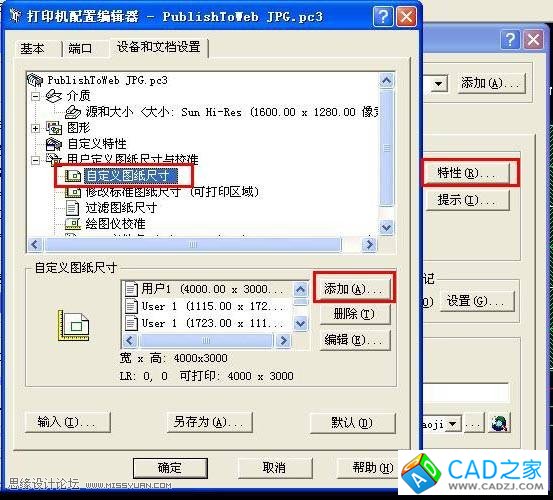

六、打印機特性一項中點*特性*喚出打印機特性編輯器。選擇自定義圖紙尺寸。

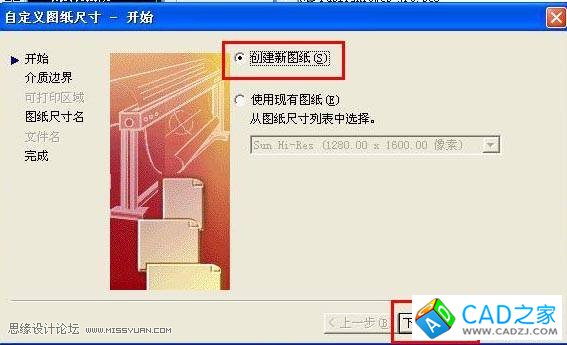

七、添加-->創建新圖紙-->下一步
CAD技巧將CAD圖形格式輸出為JPG圖片
時間:2011-12-30 09:22:51 來源:未知
