CAD沿曲線復制對象or 沿路徑復制對象
iwg 的 CAD弧形文字編輯
如果是cad2004以上版本，先畫好弧線，然后輸入arctext命令，按照命令提示就可以了；
如果是2002版本，要安裝插件express tools插件，然后可以使用上面的命令；
如果是r14版本，需要完整安裝，然后在工具——自定義菜單——瀏覽中選擇cad安裝目錄下的bonuscadtoolsac_bonus.mnc（如C:Program FilesAutoCAD R14bonuscadtoolsac_bonus.mnc），選擇load導入，然后可以使用上面的命令。

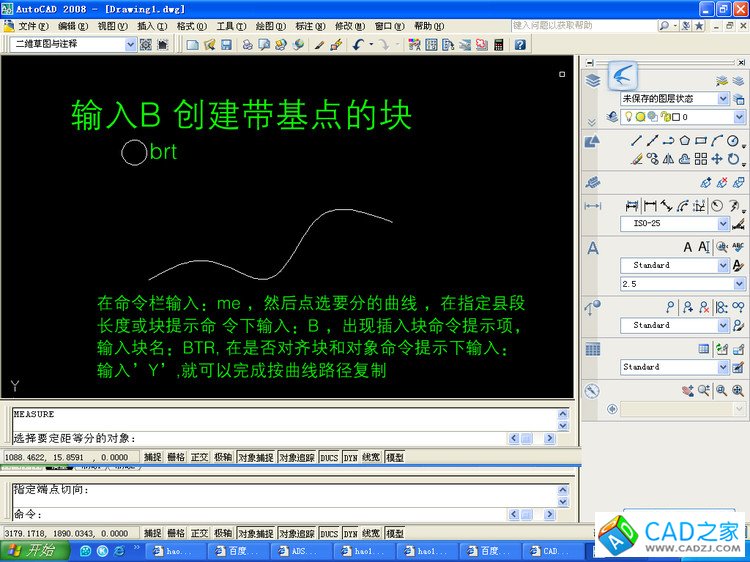

1。CAD中陣列命令有矩形和環形兩個，但有時需要沿一條曲線復制圖形。此時可用ME命令。但此命令使用有一個前提即所復制圖形應為快。輸入ME后，按提示選擇一條曲線，之后選擇一個要復制的塊，確定好距離后即可實現曲線復制。
2。弧形文字，使用ARCTEXT命令，選擇一個圓弧即可實現文字沿弧形分布。還可根據需要實現各種弧形分布效果。
