AutoCAD面域拉升、剖切、面上作圓圖文教程

本例給朋友們介紹AutoCAD面域拉升、剖切、面上作圓的方法，屬于入門級別的AutoCAD教程，轉發過來希望對新手的朋友們有所幫助。】—面域拉升、剖切、面上作圓

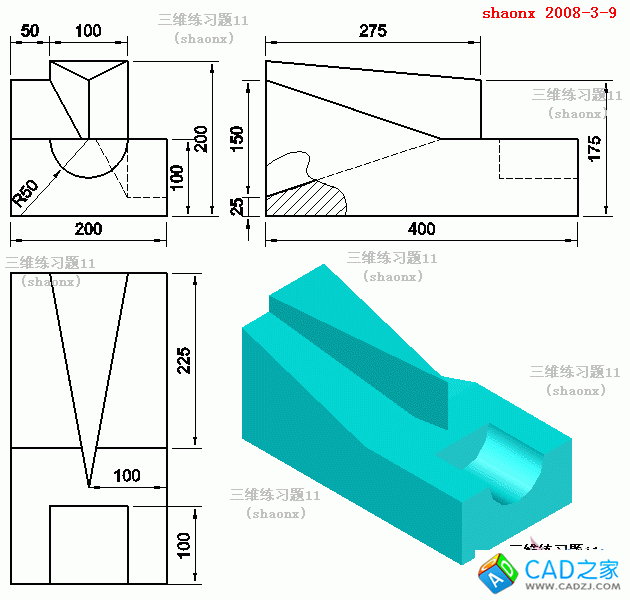

本題主要是介紹：
1、做成面域拉升成實體上。
2、在一個實體上作兩次剖切。
3、再練習一下面上做圓并拉升及差集的運用。

下面，是本習題的詳細繪圖步驟講解，最后面是繪圖步驟講解的Flash動畫演示：

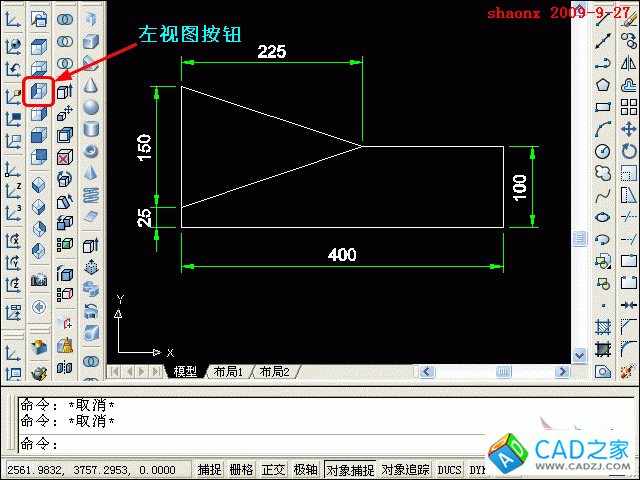

1、點擊“左視圖”按鈕，進入到CAD的左視圖界面。
按照題目的左視圖上的尺寸，并參照其他視圖的尺寸，畫出如下圖的平面圖，并做成2個面域。

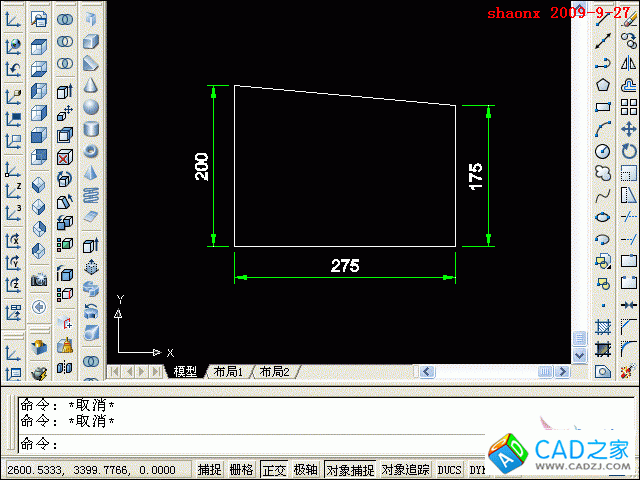

2、再按照題目的左視圖上的尺寸，并參照其他視圖的尺寸，畫出如下圖的平面圖，并做成面域。

3、畫好后的兩個圖形(三個面域)，如下圖。
