作者：老九
這樣的操作就需要一些技巧來處理了。
1：線性參數：把參數的的“值集”的“距離類型”設置為“增量”或者“列表”，并且確認所設定的值能確保陣列對象的數目為奇數個；另外把“基點位置”設置為“中點”。
2：陣列動作：保證陣列的距離與線性參數協調確實陣列對象數目為基數個。

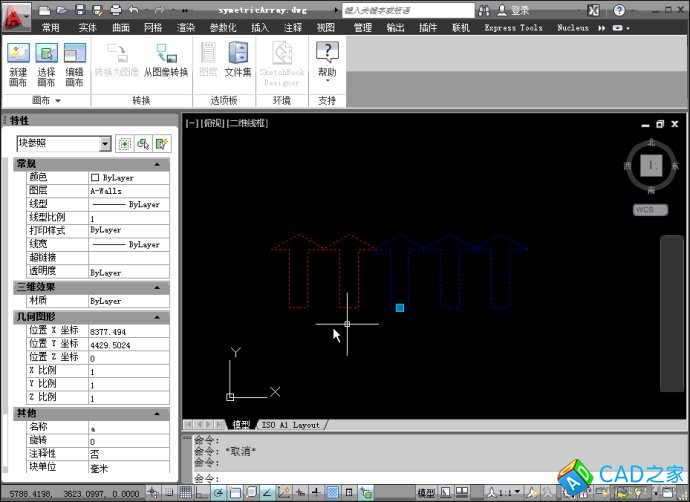

這樣就能使動態塊很好對對稱陣列了。如下面圖片所示：
另一種方法是把需要陣列的對象在原位復制一個，使用兩個線性參數和動作來進行陣列。只要使兩個動作同時同量反向發生就可以達到所需效果。

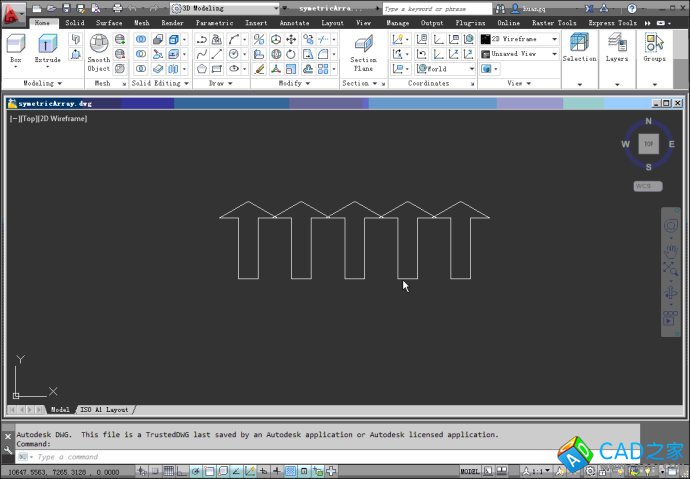

這種做法有點霸王硬上弓的味道，不過，AU論壇上的leizetao提醒我，這樣做有一個好處：CAD之家http://www.66xx77.com/可以對圖塊添加一個可見性參數，這樣需要對稱時就可以對稱陣列，不需要時就可單向陣列。這還真是一個非常好的主意。請看下圖：
