1.命令格式
命令行：Ray
菜 單：[繪圖]→[射線（R）]
射線是從一個指定點開始并且向一個方向無限延伸的直線。
2.操作步驟

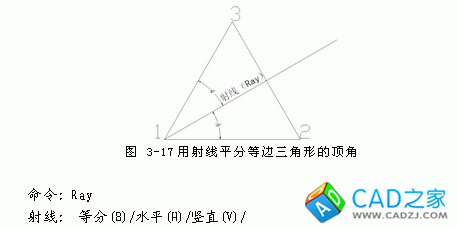

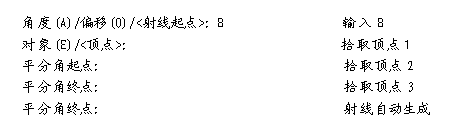

使用射線平分等邊三角形的角，按如下步驟操作，如圖 3-17：
射線命令的選項介紹如下：
等分(B)：垂直于已知對象或平分已知對象繪制等分射線。
水平(H)：平行于當前UCS的X軸繪制水平射線。
豎直(V)：平行于當前UCS的Y軸繪制垂直射線。
角度(A)：指定角度繪制帶有角度的射線。
偏移(P)：以指定距離將選取的對象偏移并復制，使對象副本與原對象平行。
