利用CAD繪制多邊形和圓弧的方法
實例1 繪制六角螺母零件圖
Step 1 創建新圖形文件
啟動AutoCAD 2002系統，以“acad.dwt”為模板建立新的圖形文件。
Step 2 圖形繪制
(1) 繪制兩條直線（Line），端點坐標分別為（-12.5,0）、（12.5,0）和點（0,-12.5）、（0,12.5）。
(2) 繪制兩個圓（Circle），均以點（0,0）為中心，半徑分別為4、10。

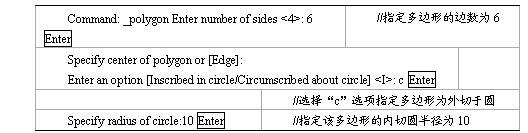

(3) 現在來繪制一個正六邊形。選擇”Draw（繪圖）”工具欄中 圖標，并根據提示在命令行中輸入：

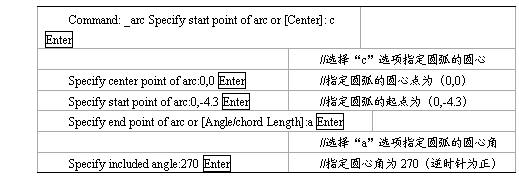

(4) 再繪制一個圓弧。選擇“Draw（繪圖）”工具欄中圖標，并根據提示在命令行中輸入：
Step 3 圖形設置和保存
(1) 將兩條直線的顏色設為“Yellow（黃色）”，線型設為“CENTER”，圓弧的顏色設為“Red（紅色）”，其他圖形對象顏色設為“Cyan（青色）”，線寬設為“0.3mm”。

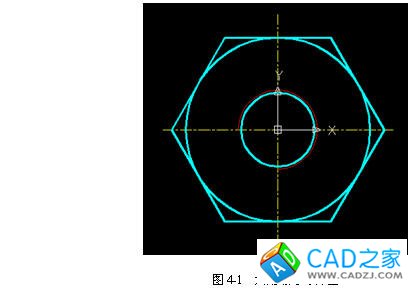

(2) 繪制結果如圖4-1所示，以“exam4-1.dwg”為名保存該圖形文件。
實例說明
1. 在AutoCAD中可使用“polygon”命令來繪制正多邊形，其邊數最小為3，即正三角形，最多可取1024。
調用該命令的方式為：
工具欄：“Draw（繪圖）”→
菜單：“Draw（繪圖）”→“Polygon（正多邊形）”
命令行：polygon（或別名pol）
AutoCAD系統提供了兩種方式來繪制正多邊形，一種是實例中所示的通過其外接圓（Inscribed in circle）或內切圓（Circumscribed about circle）來確定。另一種方式如下：
|
Command:pologon |
|
|
POLYGON Enter number of sides <4>: |
// 指定邊數 |
|
Specify center of polygon or [Edge]: e |
// 選擇“ e ”選項來指定第一條邊的端點 |
|
Specify first endpoint of edge: |
// 指定第一條邊的起點 |
|
Specify second endpoint of edge: |
// 指定第一條邊的終點 |
2. 在AutoCAD中可使用“arc”命令來繪制圓弧。根據圓弧的幾何性質，AutoCAD提供了多種方法來繪制圓弧。首先來了解一下圓弧的幾何構成，如圖 4-2所示。圓弧的幾何元素除了起點（Start）、端點（End）和圓心（Center）外，還可由這三點得到半徑（Radius）、角度 （Angle）和弦長（Length）。
