1.命令格式

    命令行：Arc (A)

    菜  單：[繪圖]→[圓弧(A)]

    工具欄：[繪圖]→[圓弧]

圓是工程制圖中常用的對象之一。創建圓弧的方法有多種，有指定三點畫弧，還可以指定弧的起點、圓心和端點來畫弧，或是指定弧的起點、圓心和角度畫弧，另外也可以指定圓弧的角度、半徑、方向和弦長等方法來畫弧。中望CAD 2010提供了10種畫圓弧的方式，如圖3-3所示：

1. 操作步驟

以下介紹其中的兩種方式繪制圓弧。

1)     三點畫弧，按如下步驟操作，如圖 3-4：

命令: Arc                                         執行Arc命令

回車?yán)米詈簏c(diǎn)/圓心(C)/跟蹤(F)/<弧線起點>:          指定第1點

角度(A)/圓心(C)/方向(D)/終點(E)/半徑(R)/<第二點>:    指定第2點

終點:                                             指定第3點#p#分頁標題#e#

2)     指定中心點繪制圓弧，有以下三種方式創建所需圓弧對象：

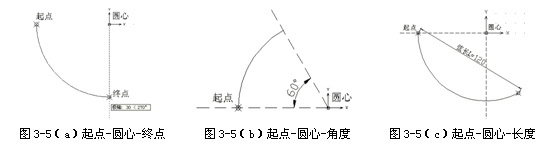

以起點-圓心-長度為例，繪制圓弧，按如下操作步驟：

命令: Arc                                        執行Arc命令

回車?yán)米詈簏c(diǎn)/圓心(C)/跟蹤(F)/<弧線起點>:         指定圓弧的起點

角度(A)/圓心(C)/方向(D)/終點(E)/半徑(R)/<第二點>:C  輸入C

圓心(C) :                                       指定圓弧的圓心

角度(A)/弦長(L)/<終點>: L                         輸入L#p#分頁標題#e#

弦長(L): 120                                     輸入120
