本文是在捷得外掛中提取出來的一個CAD－LISP程序。因此運行是要在D:下有一個TEL13410718411.TXT文件才能運行壓縮包內有這個文件，如果在程序中抓取尺寸后會產生外掛的文件夾與設置文件。D:JD_MouldJD_Mould_ApplicationSTransformugtocaddimstype.txt
UG轉CAD后，不過大部份的圖檔還會提示亂碼，要外理下才能完美使用導出來的圖檔，網上所說的方法基本沒有什么參考價值，因為導出CGM后，很多的線條如中心線虛線都是一段一段的，文字也打成線條了，整個圖檔足足大了10倍以上，基于30幾倍，文字也不能再編輯了，操作步驟也要多幾步每個同檔都這樣，煩也煩死你。捷得帶有很不錯的CAD字體格式變轉換工具，安裝就是把壓縮包內的文件解壓后把UtcTransform.VLX程序放到CAD安裝文件夾內，如果你用燕秀工具箱也可以放在燕秀工具箱的安裝后的文件夾內，然后在CAD命令中輸入(load "UtcTransform.VLX")，或復制進入CAD的acad.lsp文件中，安裝后就可以在每個CAD圖打開時就能運行，只在UG初導出的圖檔內運行一下這功能就可以了，這功能用載入方法就是在命令下輸入

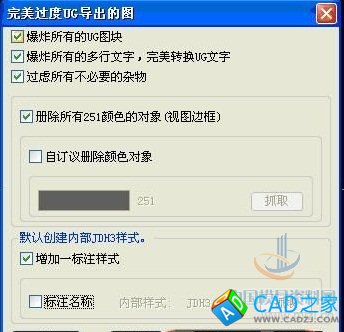

“UtcTransform”，或自訂議在ACAD.PGP文件中做簡短指命，按提示選擇自己喜歡的選項。
1、
2、
3、
4、
5、
注：本附加程序不對CAD2007至CAD2009完美支持(CAD2006沒試過)，可以使用，但是達不到完美轉換，CAD2007至CAD2009因軟件內核原因，很多UG導出圖檔中的中文字沒法得到正常識別出來，這個只有在CAD2010以上版本中才糾正過來。因此只有在CAD2005以下版本及CAD2010以上版本才可以達到完美轉換。
UG使用中文字，必須對UG的字體作出變改，這樣才能配合UtcTransform.VLX程序。字體可以在任何一個外掛中找到，包括胡波外掛。
顯示中文，把外掛中的UG中的字體復制覆蓋到UG安裝后的文件夾中，要不UG的2D圖中是看不到中文字體的。

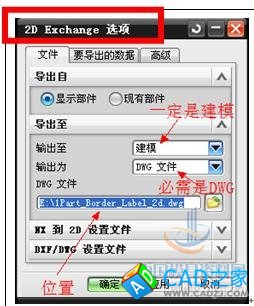

UG圖中有中文件字體后大部份導出的圖檔都不能直接在CAD2004中打開，擔是外發加工商或給客戶又要你必須要用CAD2000或CAD2004能打開才會接受你的圖檔，要想UG完美轉出到CAD低版本的圖中，有三種方法，在這些方法都有二個前題，1、必須把剛才壓縮包內的的CAD字體復制到CAD的安裝文件夾中, 如C:Program FilesAutoCAD2004Fonts。不替換也可以,只是字體不完美有些變形,復制時請先退出運行中的AutoCAD；2、導出時請選擇導出CAD，不要選導出DXF，這是因為UG5以上的版本的DXF與CAD不兼容，在這里還是要說明一下UG導出CAD的步驟“文件”→“導出”→“2D Exhange…”在這里要注意一定是“2D Exhange…”而不是“DXF/DWG”請不要搞錯，出現附圖，其它按自己的愛好設置下就可以了。#p#分頁標題#e#
這三種方法是：
第一種，是CAD2004版的，在CAD的菜單上“文件”→“繪圖實用程序（U）”→“修復”然后打開導出的UG圖檔。或在命令中輸入“recover”也可以。這種方案是最實在的最簡單的，打開后再保存的圖可以直發給加工商加工，加工商基本對保存的所有圖檔都能打開。
第二種，是安裝CAD2010版以上的版本并要設置保存的文件為2000版本的DWG文件（附圖7），如何進入設置，請在CAD的左下角的命令區，在右鍵菜單上選“選項”附圖6，或者在命令提示下輸入“options” 。可以直接打開導出的文件，不會提示出錯和象CAD2004以下版本那樣死機，不過這種高版本打開的圖檔再保存的文件，有時CAD2004以下的版本是無法打開的，要再轉成2000版本的DXF，低版本的CAD才能通過DXF打開。這方法會有些煩鎖。CAD2007至CAD2009因內核原因,很多UG導出圖檔中的中文字沒法得到正常識別出來，這個只有在CAD2010以上版本中才糾正過來。沒有CAD2010以上版本建議采用第一種與第三種結合使
第三種，多文件打開時最好的一種，單個文件或少文件的請用第一種方法。裝一個CADSeePlus軟件，這軟件可以在網上找到現在最新版好象是V3.3版。用這軟件批量轉換一次，就可以直接在低版本的CAD直接打開了，不用老提示煩腦的“按 ENTER 鍵繼續:”，不過這軟件好象不是很支持DXF文件轉換。
至此UG轉CAD就完成了，不過大部份的圖檔還會提示亂碼，要外理下才能完美使用導出來的圖檔，要用UtcTransform.VLX程序過慮一遍文件就可以了。
