螺絲刀是我們平常使用很廣泛的工具,用平口的也有梅花的。我們可以用cad很簡單的畫出一個平口的螺絲刀。

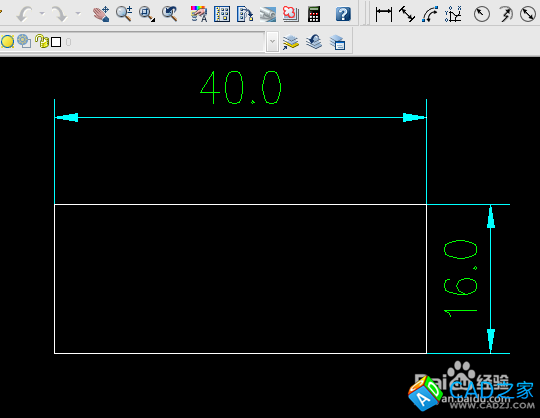

1. 畫一個40mmx16mm的矩形。

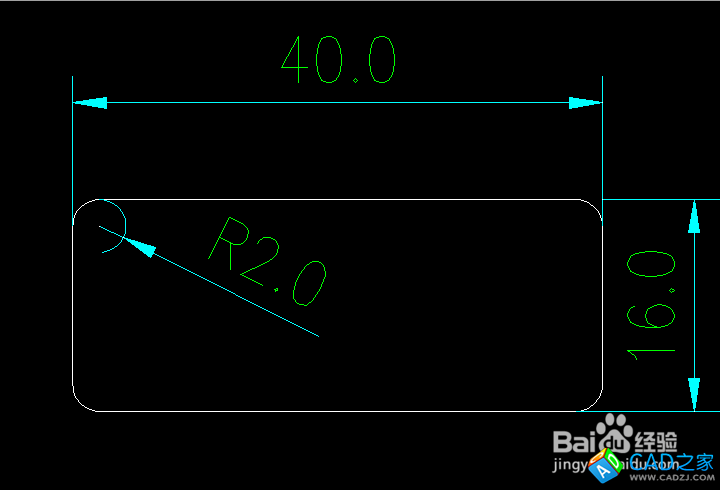

2. 對矩形四個角進行倒圓角,用f命令,圓角半徑為2mm。

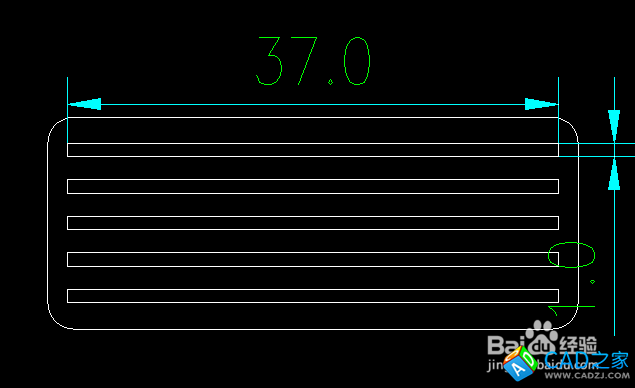

3. 在矩形內部布置5個矩形,矩形大小為37mmx1mm。

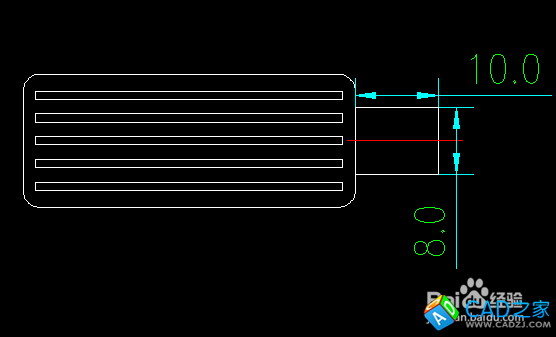

4. 按照如圖所示的布置畫一個10mmx8mm的矩形,然后倒2mm的圓角。

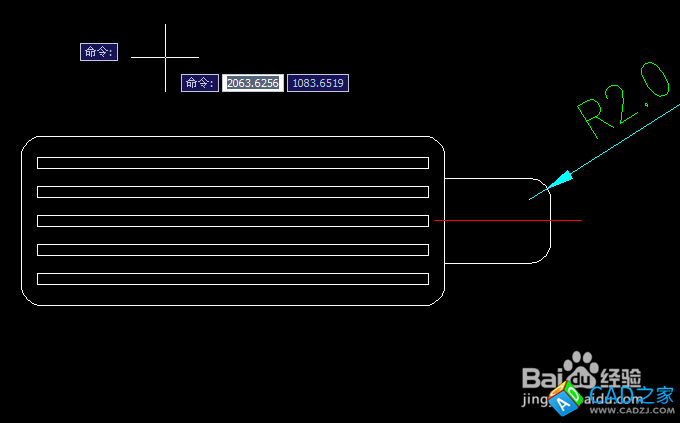

5. 重復步驟4畫出一個形狀一樣,大小不一樣的圖形,如圖所示。

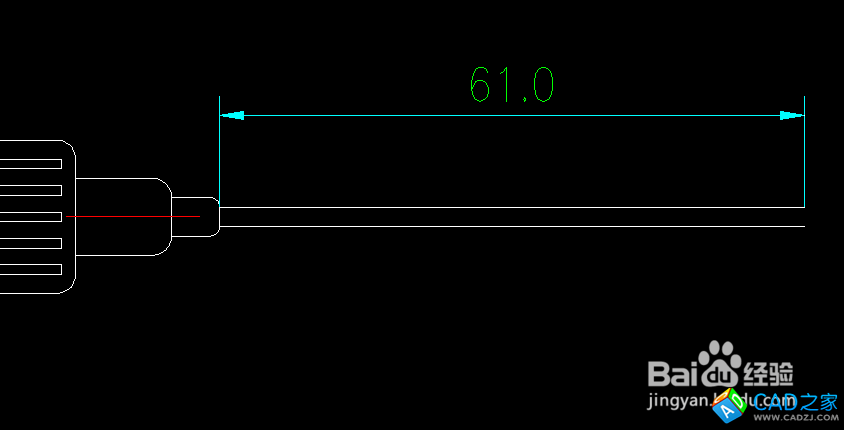

6. 沿著步驟5的圖形,畫二條61mm的平行線。

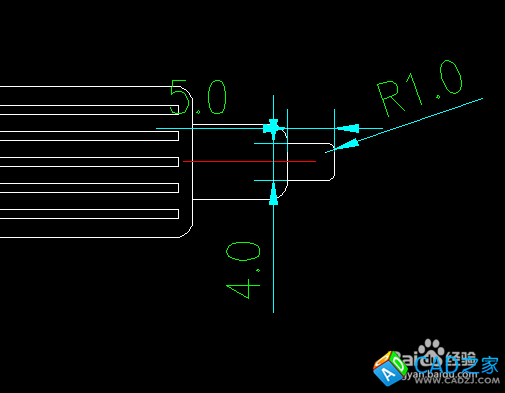

7. 對于螺絲刀平口的位置按照如圖所示尺寸確定。

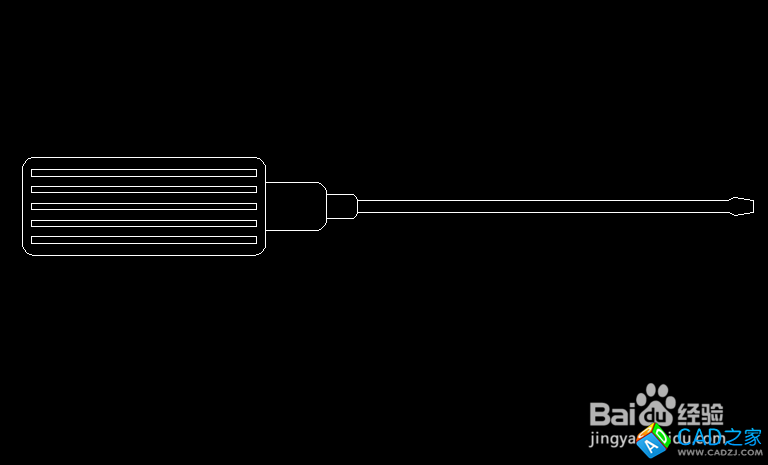

8. 最終的效果圖。
