夾點是一個個小正方形方框，在沒有執行任何命令的時候，用鼠標選擇對象，則被選擇的對象上的控制點就是夾點。比如，選擇一條直線后，直線的端點和中點處將顯示夾點。選擇一個圓后，圓的四個象限點和圓心處將顯示夾點。

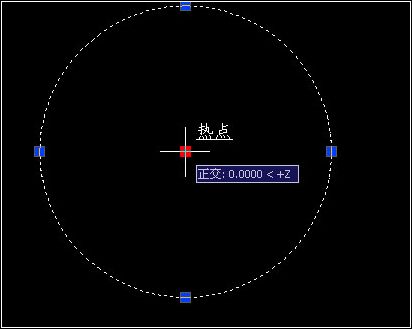

利用夾點可以很方便的完成一些常用的編輯操作。例如：拉伸、移動、旋轉、縮放和鏡像。使用夾點進行編輯，需要先選擇一個夾點作為基點，稱為基夾點，被選中的夾點呈紅色，稱為熱點，未被選中的夾點呈藍色，稱為冷點。



若選擇好一個基夾點時，要重新選擇，則按一次Esc鍵，再按一次Esc鍵，所有的夾點將都不顯示。若要選擇多個夾點，可以先按住shift鍵，再選擇需要選擇的夾點。若要從顯示夾點的選擇對象集 中 取消某個對象的夾點，可按住shift鍵的同時選擇該對象，則此對象的夾點消失。

當選中一個夾點后，命令行提示如下所示，通過回車或空格進行切換，選擇要進行的編輯操作即可。

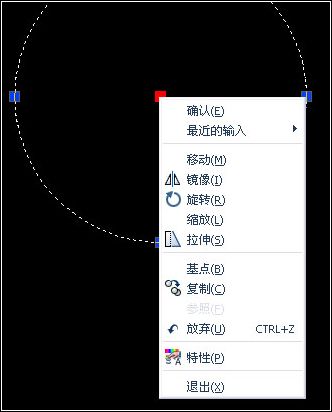

也可以在繪圖區中選擇好基點后，單擊鼠標右鍵，在彈出的快捷菜單中選擇要進行的編輯操作。



夾點設置。使用夾點進行編輯前，可以先對夾點進行設置。1、【工具】菜單——“選項”。2、在命令行中輸入“op”并回車。3、在沒有任何命令運行和沒有選定任何對象的情況下，在繪圖區中單擊鼠標右鍵，在彈出的快捷菜單中選擇“選項”。

在彈出的“選項”對話框中選擇“選擇集”選項卡，可以在此對話框中對夾點的各項功能進行設置。



1、夾點大小：可以通過調節滑塊設置夾點的大小。

2、夾點：用于設置夾點的顯示顏色和方式。各類夾點的顏色很好理解。

在塊中啟用夾點：是否顯示組成塊的所有對象的夾點和插入點，不選擇該復選框時，只顯示插入點處的夾點。

啟用夾點提示：選中夾點時是否自動提示該夾點的含義，如，切點、圓心等。

選擇對象時限制顯示的夾點數：設置顯示夾點的對象的最多個數，多于指定數目的對象時，將不顯示夾點。
