AutoCAD2008圓環的繪制

時間:2010-11-18 20:35:49 來源:未知
指定圓環的內外直徑和圓心即可繪制圓環，還可以通過指定不同的圓心，連續創建多個直徑相同的圓環，如果圓環的內徑為0時，則繪制出來的是一個實心圓。

繪制圓環的命令是donut，可以用以下兩種方法激活圓環donut命令。1、菜單欄【繪圖】——“圓環”。2、在命令行中輸入donut并回車。

AutoCAD控制是否填充圓環的系統變量是“fillmode”，當值為1時（系統默認為1），系統將填充圓環，當值為0時，則不填充圓環。

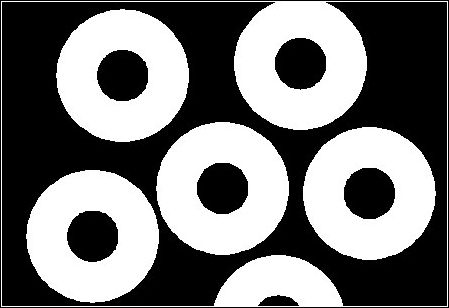

1、當fiillmode=1時，填充圓環。繪制一個圓環，命令行提示如下所示：

引用內容 引用內容
命令: donut
指定圓環的內徑 <0.5000>: 200
指定圓環的外徑 <1.0000>: 500
指定圓環的中心點或 <退出>:
指定圓環的中心點或 <退出>:
指定圓環的中心點或 <退出>:
指定圓環的中心點或 <退出>:
指定圓環的中心點或 <退出>:
指定圓環的中心點或 <退出>:——/*通過指定不同的圓心，連續創建多個直徑相同的圓環*/
指定圓環的中心點或 <退出>: *取消*

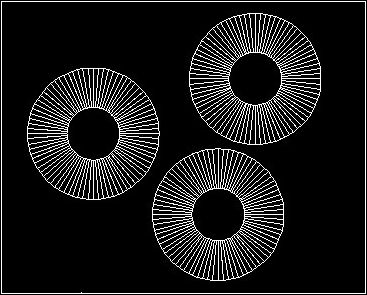

2、當fiillmode=0時，不填充圓環。繪制一個圓環，命令行提示如下所示：

引用內容 引用內容
命令: fillmode——/*在命令行中輸入系統變量fillmode*/
輸入 FILLMODE 的新值 <1>: 0
命令: donut
指定圓環的內徑 <200.0000>:
指定圓環的外徑 <500.0000>:——/*直接回車，則表示選擇該默認數值*/
指定圓環的中心點或 <退出>:
指定圓環的中心點或 <退出>:
指定圓環的中心點或 <退出>:
指定圓環的中心點或 <退出>: *取消*
