中望3D是一款功能非常強大的CAD/CAM軟件。熟練掌握中望3D，能極大地提高我們?cè)O(shè)計工作的效率。在中望3D的眾多功能中，其曲面造型功能尤其強大。今天我就為大家介紹一下中望3D曲面構造的一種常用的方式——掃掠。

在曲面造型中，通常是首先進行線框構造得到一系列的線條，再進行曲面造型構建基本曲面，最后還需要對這些基本曲面進行圓角，裁剪等處理。掃掠就是曲面構造一種常用的方式，具有相當廣泛的應用。首先解釋一下掃掠，掃掠是以若干線條為截面線以另外若干線條為引導線，截面線沿著引導線移動，形成一個曲面。接下來我們就簡單了解一下中望3D是怎樣實現掃掠這個功能的。

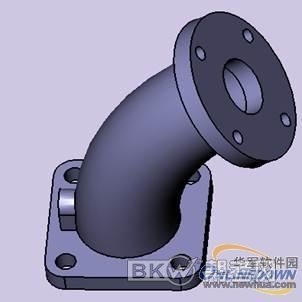

我們可以看到下面這幅圖，彎曲的管道部分需要用到掃掠的功能，實現這個效果的步驟如下：

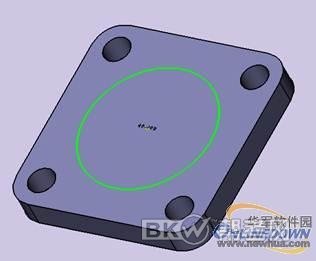

1. 首先我們要繪制管道截面圖，確定彎曲管道截面的半徑，因?yàn)楣艿朗怯泻穸鹊模源税霃娇梢允莾?nèi)半徑，也可以是外半徑，只是在進行掃掠的時候選擇厚度的方向不同。這里我選擇了外半徑：

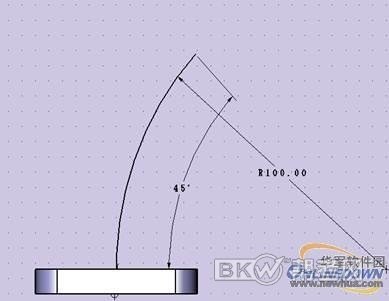

2. 接下來我們要畫的是引導曲線，選擇草圖，在平面內根據管道彎曲的弧度以及半徑在上圖的圓心處畫出引導曲線。

接下來要進行的就是掃掠了。選擇標準掃掠然后在左側出現的對話框選擇加運算，選擇步驟1畫的圓為輪廓，步驟2的曲線為路徑 。

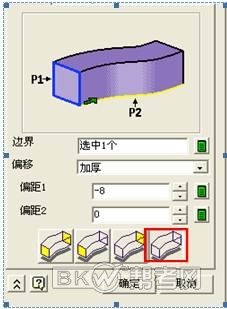

3. 最后是管道厚度的設置，在選項的偏移設置中選擇加厚，因?yàn)殚_(kāi)始時我們畫的截面圓是以最外半徑畫的，所以我們?cè)谶x擇厚度的時候應該向里面擴張，因此偏距1輸入數值為負數，偏距2不用進行偏移，設為0。另外由于管道是聯通的，所以還需將最下方設為兩端都開放。

這個曲面的掃掠到此就結束了，當然，中望3D掃掠的功能并不僅限于此，這里只是做了一個很簡單的介紹，來讓大家對中望3D的掃掠功能有一個初步的認識，更多的功能還需要大家深入的進行研究。
