NX Tips

　　1. Synchronous Technologytg同步建模面溢出選項

　　NX6028 之后的同步建模技術中，增加了面溢出控制選項。在我們移動的面和其它面相交的時候，該選項幫助我們控制溢出面的處理方式。具體方法可參考下面介紹。

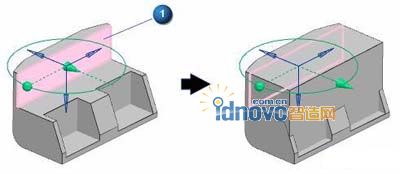

　　Extend Change Face

　　擴展被拖動的面，如下圖，被拖動的面會自動擴展到適合的尺寸。

　　1選擇拖動面

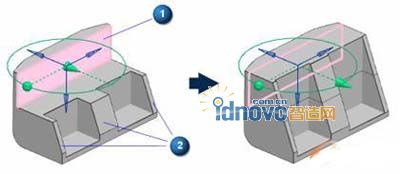

　　Extend Incident Face

　　擴展入射面，拖動選擇的面，直到碰到靜止的入射面，此時被拖動的面停止動作，入射面擴展到適合尺寸

　　1選擇拖動面

　　2入射面

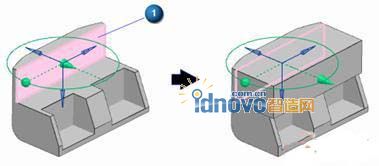

　　Extend Cap Face

　　拖動面的時候，只沿著選擇面的形狀尺寸擴展

　　Automatic

　　系統會動態最小體積變化的原則，選擇合適的溢出選項
