在用CAD做圖的時候，筆者常遇到需要在CAD圖紙上計算出圖形數量的問題，需要一個一個的去數嗎？如果是那樣的話，也許我們的眼睛早已被電腦屏幕發出的射線擊穿了。有沒有什么簡單的方法可以得到圖形的數量呢？答案當然是肯定的。Office:office

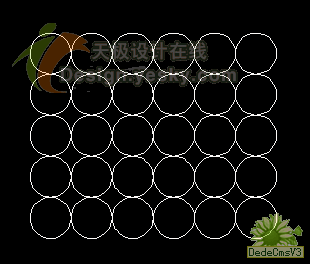

　　舉例說明：在下面這個圖形中有多少個圓呢？



　　呵呵，請不要回答我五乘六得三十這樣的話，要知道題目的要求是不要用數的，數邊長也不可以！：）

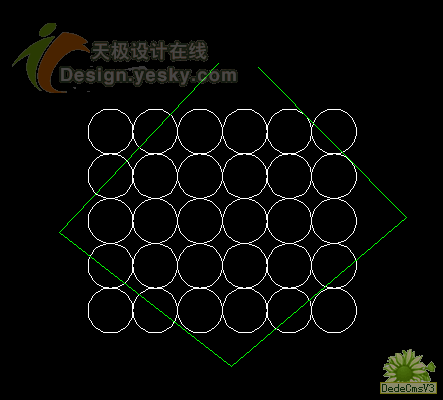

　　拿起你的鼠標，把你需要得到數量的圖形全部選中——



　　輸入一個比較常用的修改命令（復制、旋轉、陣列、縮放……），比如這里我們輸入復制命令CO，空格或回車發送命令，命令行提示：

　　命令: co COPY 找到 30 個

　　指定基點或位移:

　　這時已經得到此圖形中圓的數量為30個，不必把復制命令完成，按ESC鍵取消復制命令即可。

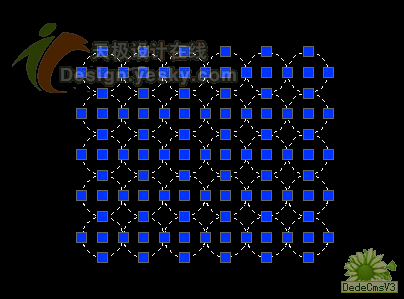

　　在上面這個例子中沒有出現圓以外的圖形，如果圖形中出現一種以上的圖形呢？上面的方法只能得到圖形的數量，而不能得到圖形的類型。讓我們?cè)谶@個圖形上任意添加幾條線段如下圖：

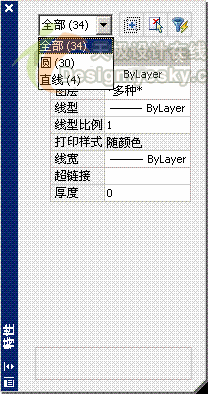

　　有什么辦法能夠一次性快速得出圖紙中有多少個圓，還有多少條線段呢？圖形特性管理器可以幫我們這個忙。用鼠標選中我們要得到數量的圖形部分，按Ctrl+1組合鍵打開圖形特性管理器：



　　看，在圖形特性管理器中的下拉框中各種圖形的數量一目了然。

　　上面的兩種方法還能夠得到圖形中圖塊的數量，如果您經常用CAD做排料工作，用這樣的方法在復雜繁多的讓人眼花繚亂的圖形中得到零件的數量也是一個不錯的選擇。
