這是我為公司設計的一個產品，設計思路從全局到局部，即TOP_DOWN。

　　零件用的是實體造型，結構非常簡單，如果覺得不好，直接刪去，但請給我一點忠告，讓我有所提高，謝謝!

　　第一步：驅動板的建模

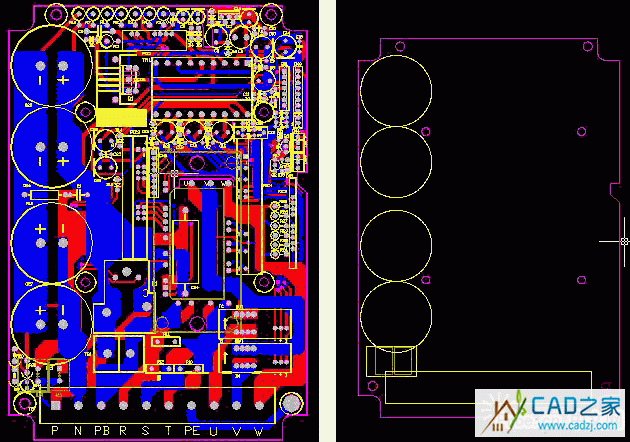

　　1、根據電子工程師提供的*.pcb格式的印刷電路板文件,用PTOTEL99打開，輸出為*.dwg格式的文件上，用AUTOCAD讀取，用EXPLODE炸開，刪除大部分圖元，只留下安裝孔及主要的元器件圖形。(見圖1)保存文件。

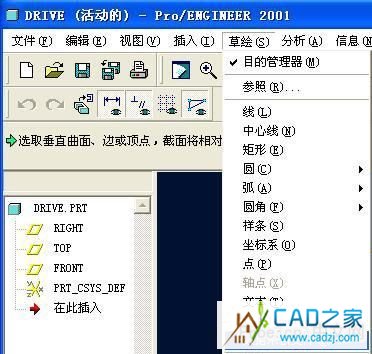

　　2、打開PROE，新建一個文件，drive.prt,作曲線，在草繪截面里，點擊：草繪數據來自文件...,(見圖2)

　　接上一步

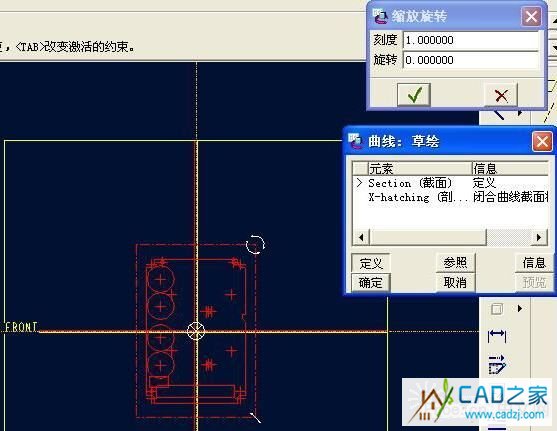

　　選擇上一步保存的*.dwg文件，注意比例為1，(見圖3)然后不要作任何更改，點擊完成,最后點確定，建立曲線。

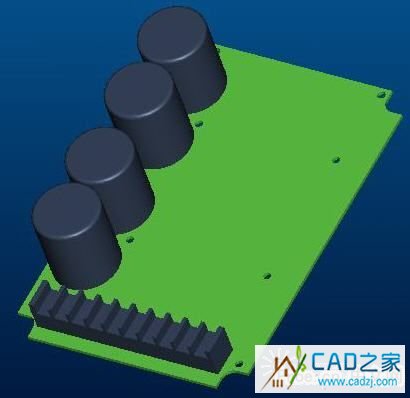

　　3、測量元器件的高度，把剛才作好的曲線拉伸成實體(見圖4)，完成驅動板

　　的建模，保存。然后，只留下曲線，其余特征刪除，另存為curve.prt。

　　4、用同樣的方式作控制板cpu的模型。

　　第二步：建立骨架模型

　　1、新建一個文件，3d7kw.asm,裝配上一步作好的drive,缺省方式固定。

　　2、裝配支柱及cpu板

　　3、創建骨架模型,點擊第一項：從現存復制，選擇曲線文件curve.prt，點確

　　定，它會排在模型樹第一個特征上。(見圖5)

　　第三步：根據骨架模型建立底座模型(見圖6)

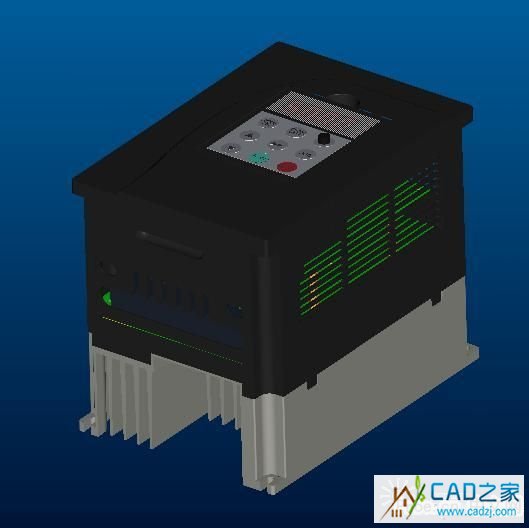

　　第四步：根據骨架模型、操作面板建立塑殼模型(見圖7)

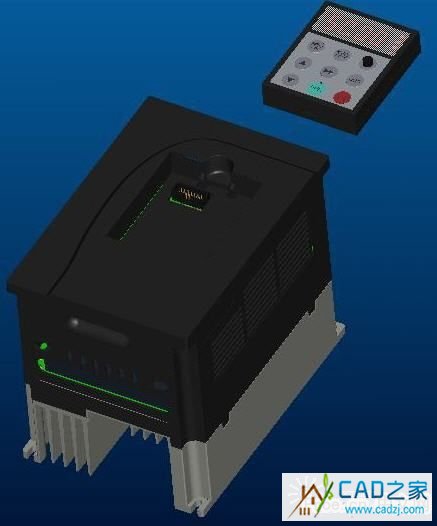

　　完成! (見圖8)塑料件和鑄鋁件可以拿到模具廠去開模了。
