【關于交互式C程序】

可創建屬于自己的交互式程序以通過關系驅動模型幾何。創建用戶程序時，請考慮以下信息：

a)”用戶程序”(User Prog) 命令僅在”零件”和”草繪器”模式下可用。

b)一次只能編輯或運行一個用戶程序。但可為每個零件編寫多個程序，然后依次運行。

c)每個程序都限制為單一入口子程序，稱為 “USRMAIN ()”。入口子程序可以調用該程序文件中的其它子程序。

d)Proe提供一個C文件模板 usermain.c以幫助用戶編寫及使用用戶程序。

e)在用戶程序中，必須用大寫表示Pro/ENGINEER尺寸。

f)使用 D[i] 表示屏幕上的一個尺寸。該符號對應”零件”或”組件”模式下的 di，或?qū)?yīng)”草繪器”模式下的 sdi。系統不接受用戶指定的符號名（例如寬度），而只使用系統分配的尺寸符號。

g)在任何程序中都不要使用 exit 語句。要在程序中建立錯誤處理機制，可使用 printf 或 fprintf 語句。

h)不能使用用戶程序驅動組件尺寸和陣列實例數。
要使用交互式程序，必須完成下列步驟：

1）創建程序。或者，可編輯現有程序創建新程序。

2）編譯并鏈接程序。

3）運行程序以執行更改。

4）當程序結束運行后，再生模型以更新幾何。
【編輯交互式C程序】

1）單擊”工具”(Tools)>”關系”(Relations)。 “關系”(Relations) 對話框打開。

2）單擊”實用程序”(Utilities)>”用戶程序”(User Prog)>”編輯”(Edit)。

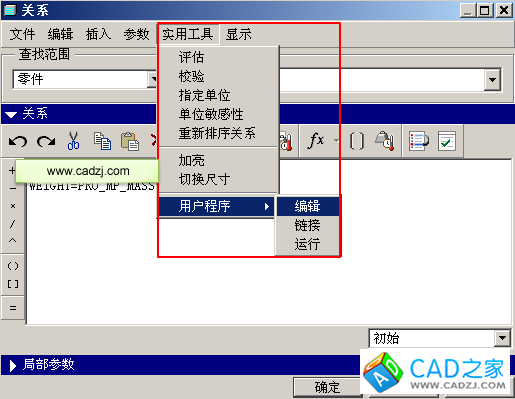

圖1 在關系中創建 C 程序

3）輸入程序名稱而不帶 .c 擴展名。編輯器窗口打開。如果編輯現有的程序，Pro/ENGINEER 會檢索指定的程序文件。

4）如果創建新程序，必須先將 C 文件 templateusermain.c 復制到編輯器中。執行下列操作之一：

◆  在 UNIX 中—使用由配置文件選項 pro_editor_command 所定義的編輯器。如果使用的是 vi 編輯器，輸入 [:]，然后輸入 [r $PRO_USRMAIN]。PRO_USRMAIN 是包含 usermain.c 路徑的環境變量。

◆  在 Windows 中—使用 Windows Notepad 編輯器。打開一個模板文件，然后使用”另存為”(Save As) 保存該文件。

5）編輯程序。

6）保存程序。Pro/ENGINEER 變?yōu)榛顒?dòng)狀態。
