在proe4.0中，圓弧的弧長是直接標志不出來的，需要經過圓弧的半徑，直徑或者圓弧的角度來做變量進行轉換成弧長，下面就給大家分享下具體的操作方法。

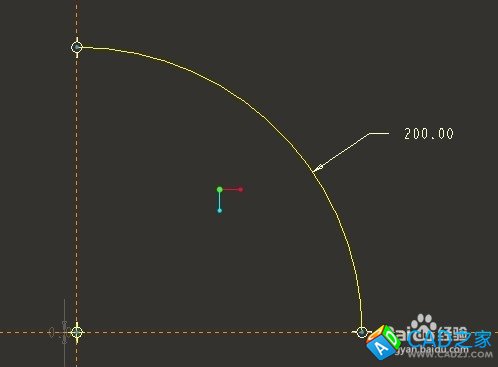

進入草繪模塊，畫一圓弧，對圓弧進行半徑半徑標注，如圖

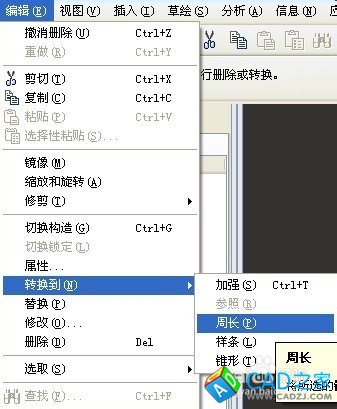

選中圓弧，單擊【編輯】——【轉換到】——【周長】，如圖

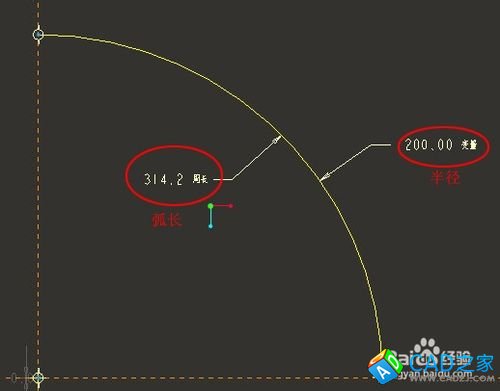

選取驅動尺寸(在這里就選取標注的半徑值)，此時弧長就被標注成功，如圖
