Proe曲線陣列有一定的技巧性，如果尺寸約束不好很難得到預期的效果。

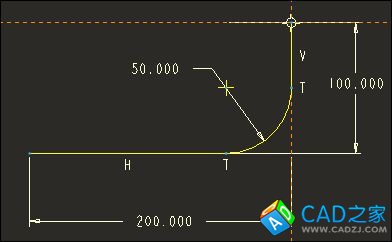

我們以如圖1中的草繪來進行草繪陣列，對比一下不同約束的不同效果。
圖1

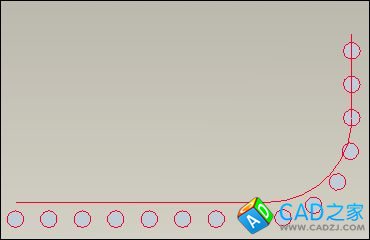

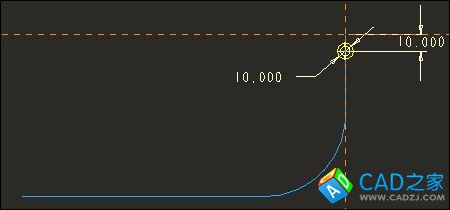

用如圖2的尺寸約束陣列拉伸的圓柱，會得到圖3中的效果。您可能是想讓所有圓柱中心都在陣列曲線上，但是因為尺寸約束不當沒有得到相應的效果。
圖2
圖3

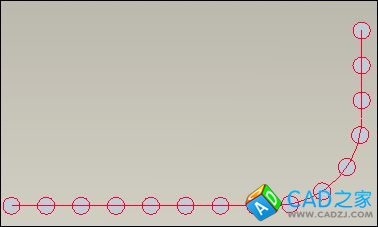

如何解決這樣的問題呢？其實是豎直方向的尺寸10在作的怪，它使所有水平的圓柱都偏離曲線10mm，我們把10改成0或者使圓心和曲線端點重合來看看陣列效果，如圖4，效果已經達到我們的期望。
圖4
