proe5.0在曲面合并實體化之前，有的曲面有的時候需要延伸后再合并，才能實體化。那么proe5.0去曲面延伸命令怎么用了？

曲面的單邊延伸

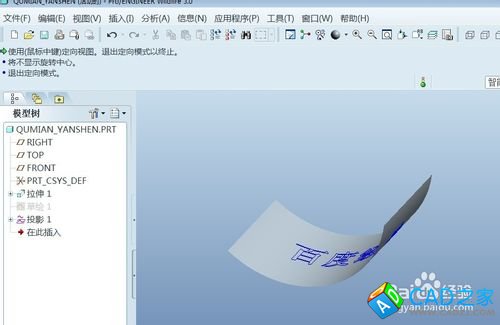

1首先要知道曲面才能延伸。

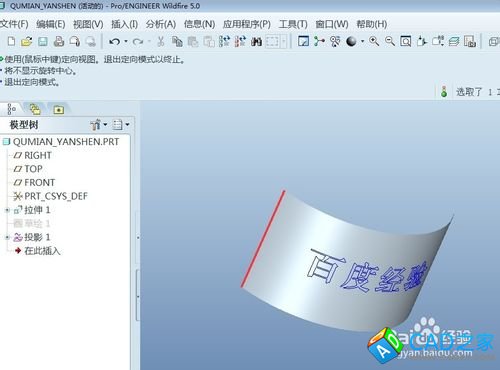

2延伸的起點是曲面一條線，要選中曲面的一條鏈，鼠標點擊后成紅色粗線條。

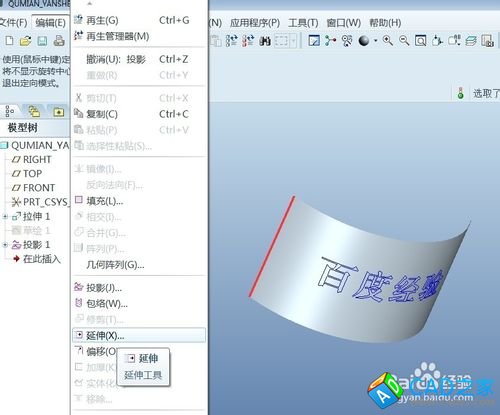

3然后選擇"編輯"-延伸。

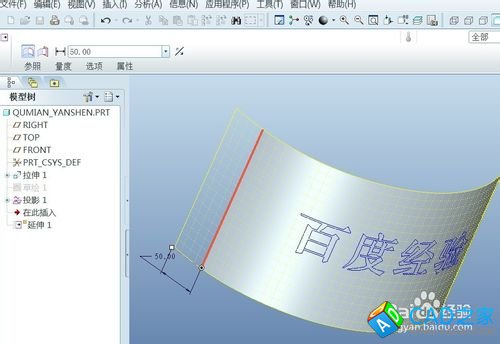

4在彈出的對話框中選擇要延伸的距離即可完成曲面的單邊延伸。

曲面整個延伸

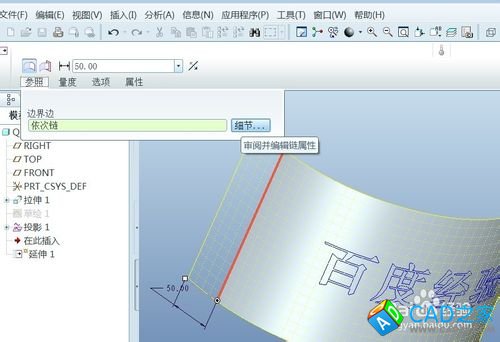

1前面的3個步驟都是與前面的單邊延伸一樣。這里要點開參照里面的“細節”。

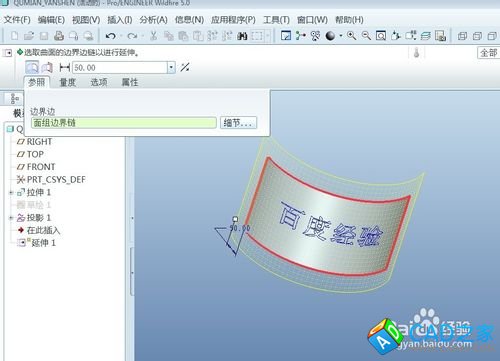

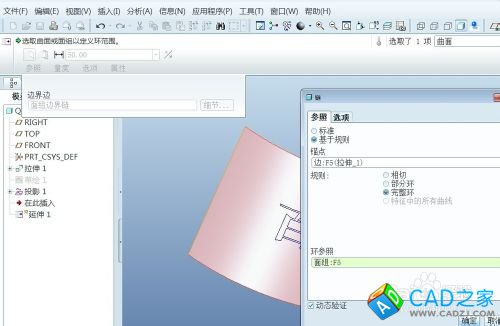

2點開細節后，選擇“基于規則”-“完整環”

3確認后，再輸入要延伸的距離即可。

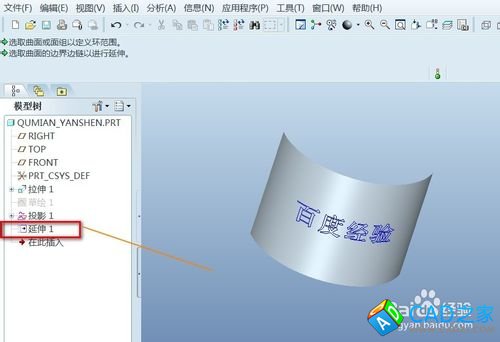

4點擊“勾”確認或者鼠標中健確認即可。

注意事項
基于規則里還有一個相切，用法相似。
如果是要選擇部分環【不要選擇完整環，點開細節即可開始選擇】，按住鍵盤的ctrl鍵然后在“基于規則”的上面“標準”里添加。
