一、過濾選擇

Proe各個版本軟件中均添加了選擇過濾器，如下圖所示，包括：智能、特征、幾何、基準、面組和注釋等。利用過濾器可以輕松地從各類對象中進行篩選，比如選擇一個實體表面，首先定義過濾器項目為幾何，再將鼠標放到需要選擇的實體表面即可選中。


二、特征的選擇

在Proe中我們可以直接通過模型樹選擇特征，也可以在默認的過濾器“智能”狀態下，將鼠標箭頭移到模型顯示區選擇特征上，通過右鍵來切換選擇項目。
三、曲面的選擇

在Proe中，曲面的選擇方法有下面的幾種：?jiǎn)芜x，多選（one by one），環形曲面（loop surface），種子面（Seed and Boundary），目的面（intent chain）和實體面。下面我們簡單進行講解。
1) 單選
在proe3.0中，引入了預選擇的概念。也就是說在選擇某個圖元之前，先要選擇那個圖元的父體特征。例如你如果想選擇某個拉伸特征的一個面的話，第一步先要選擇拉伸特征，然后才能進一步選擇面。

方法：把光標移動到你想選擇面的附近，系統就會以藍色加亮想應的特征，你可以用右鍵來切換在這附近的特征直到是你想要的特征為止，然后按下左鍵選擇，這樣你就完成了預選擇了，相應的特征變成紅色加亮，最后再在你想選擇的面上左鍵單擊便可完成曲面的選擇。

注意：盡管在大多數的時候使用預選擇加亮的方法方便我們的選擇，但對于一些曲面數量較多的復雜模型來說，預選擇加亮對操作者來說是一個惡夢，這個時候您如果想取消預選擇加亮，可以設置config選項prehight為no便可取消預選擇加亮。
2) 多選（one by one）
多選中第一個曲面的選擇方法和單選的一樣，不過后面的面就只需按住Ctrl鍵用鼠標左鍵接著選要添加的曲面就是了。而且所選的曲面也不限定在某個特征上，只需是同一個實體或面組上就行。同樣要注意已經選上的面的顯示方式。在按住Ctrl鍵的前提下，在已選的曲面上再次單擊一下就會取消該面的選擇。




注意：在Proe中，很多人搞不清楚Ctrl鍵和Shift鍵的選擇的區別，Ctrl鍵是逐一添加的多選鍵，所添加的幾何并無直接的關系，而Shift鍵是鏈選多選鍵，添加的幾何都是一個相鄰幾何所組成的鏈。
3) 環形面（loop surface）
所謂的環形面（loop surface）就是和選定的母面有公共邊的所有面所組成的一個面環（不包括母面）。

方法：按單選的方法選定一個母面，然后按住Shift鍵移動光標到母面的一條邊界上，你會看到該母面的環形面會以藍色加亮，這時候按下鼠標左鍵，曲面選擇完成。環形面在某些場合比較方便，比如選擇拔模面。



注意：由于環曲面的參考只有兩個（頂面和一條邊界），只要這兩個參考不丟失，那么其他的邊界或曲面即便發生變化或甚至消失，使用這個方法操作得到的面組也不會發生失敗的現象，在一些需要經常改動的場合會比較有用。
4)種子面（Seed and Boundary）
種子面的選擇就如它的名字一樣，選擇一個種子和一些邊界面然后擴散。比如我們想選擇下面殼體的所有內表面。

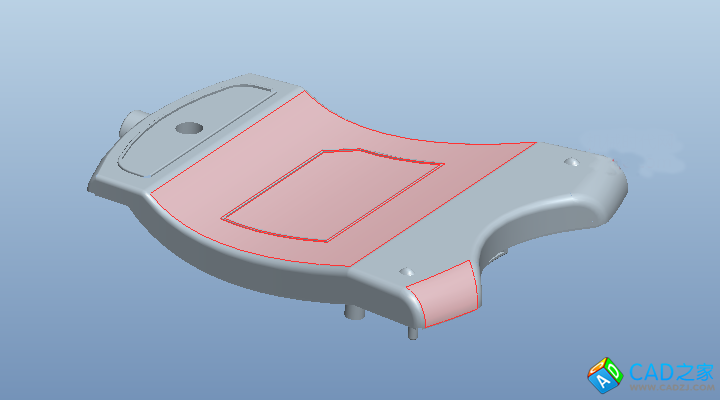

方法：用單選的方法在內表面上選定一個種子面（種子面是你的目的面集中的一個）。然后按住Shift鍵，選擇完所有的邊界面，在選擇的過程中你可以松開Shift鍵來查看選擇的結果，結果不對可以重新按回Shift鍵接著選邊界面。邊界面一定要形成一個封閉環，這樣才能把種子面限定在一定區域內。
選擇種子面在選擇大量的某個區域內面的時候非常方便，唯一不足的是當邊界面因模型的修改而發生改變時會導致所選面不正確。這是個值得注意的問題！
注意：種子面不失為選擇大量具有相同目的的曲面的一個快捷方法，但使用種子面選擇的時候邊界的選擇非常重要，有的時候?yàn)榱司S持模型的強壯性我們有必要犧牲一定數量的面把邊界放到基本不會改變的面上，然后使用one by one的方法添加一些經常需要改動的面。
5)目的面（intent chain）
目的面也就是所指的智能面。它和其它的選擇方法不同，它不是基于幾何的，而是基于特征的。也就是說它是按照特征的構成來選擇面的。比如拉伸特征的所有側曲面。

方法：假設我們要選擇下圖面拉伸特征的所有側面。先用預選擇的方法選定拉伸特征（紅色加亮），然后把光標移動到其中的一個側面上按右鍵選擇【從列表中拾取】，選擇目的曲即可。



        相對其他的選擇方法，目的面的選擇方法的優點是很明顯的。比如對上圖的那四個側面進行拔模處理后，假如凸臺的形狀要修改，比如說改成圓柱形，那么用基于幾何的選擇方法，比如多選，環面或種子面的選擇方法就會因?yàn)榍婊蜻吔绲膩G失而導致失敗。但是如果是用目的面的選擇方法的話，拔模特征就會自動找到圓柱側面而成功拔模從而避免失敗。
注意：使用目的面的選擇方法進行面組的選擇在一些工程特征比如拔模等的處理上對于維持模型的強壯性上具有獨特的優勢。
6) 實體面

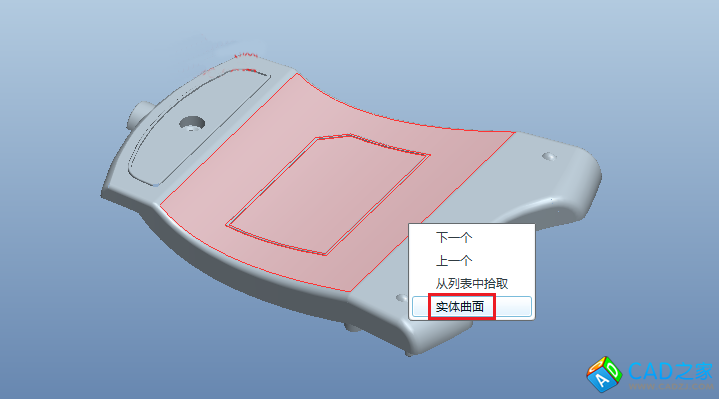

實體面的選擇比較簡單，首先用單選的方法選定一個面，然后按右鍵彈出右鍵菜單，在右鍵菜單中選擇【實體表面】就行了。



注意：實體曲面選擇是選擇一個實體的所有曲面的最直接和最好的方法。
四、邊界/曲線的選擇

 對于邊界和曲線，選擇方法只要有下面的幾種：?jiǎn)芜x、復選、邊界鏈、相切鏈、目的邊。
1) 單選
單選就是是要先預選特征，然后再用左鍵點擊特征的邊界或曲線段。
2) 復選
這里的復選的意思并不是選擇多個單獨的邊界或曲線段（Ctrl＋選擇，這樣選擇的段之間無聯系）。這里的復選意思是所選擇的邊界或曲線段能夠形成一條鏈，可以進行后續的復制處理等。

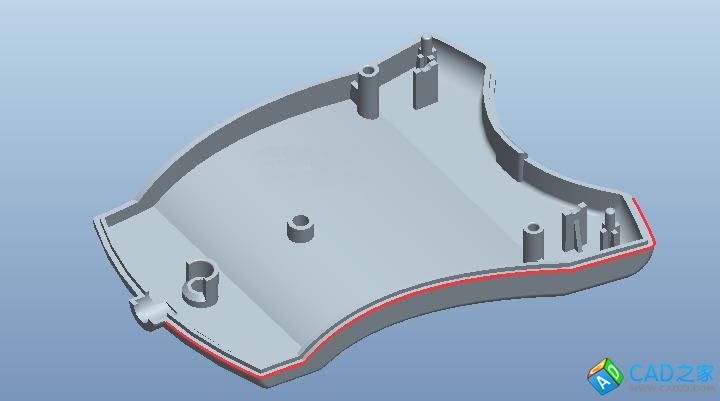

方法：首先用單選的方法選擇一段邊界或曲線段，然后按住Shift鍵再次左鍵點擊一下該邊界或曲線段，這樣就可以進入復選過程，接著按住Shift鍵，鼠標左鍵選取要加入曲線/邊界鏈的邊界或曲線。這種方法可以應用在復制邊界和曲線段混合組成的曲線，邊界混成中的多段邊界/曲線段組成的鏈。



3) 邊界鏈/相切鏈

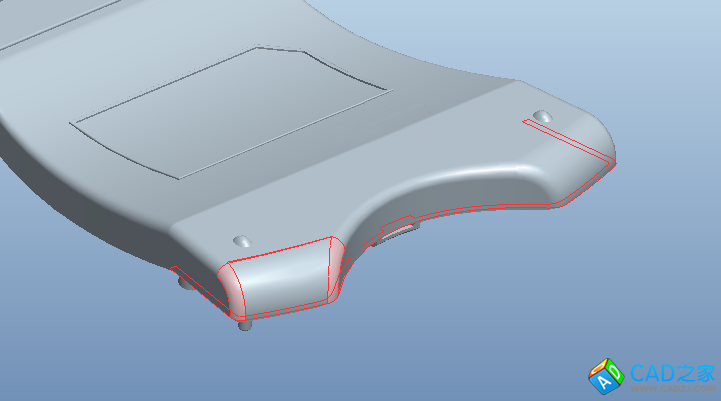

這兩種選擇方法基本類似：先用單選的方法選定一條起始邊，接著按住Shift鍵，移動光標在相切或邊界鏈的另一條邊或曲線段上，然后可以用右鍵切換到不同的選擇情況直到符合自己需求的鏈出現時按左鍵確定選擇。特殊地，如果在單選第一條邊后按shift鍵移動光標到曲面上就是選擇了曲面的邊界環。
4) 目的邊
目的邊也就是所指的智能邊，類似目的面。它和其它的選擇方法不同，它不是基于幾何的，而是基于特征的，也就是說它是按照特征的構成來選擇邊的。比如拉伸特征的所有側邊等。
類似目的面的選擇，先用預選擇的方法選定拉伸特征（紅色加亮），然后把光標移動到其中的一個側邊上按右鍵選擇【從列表中拾取】，選擇目的曲面。
五、搜索選擇

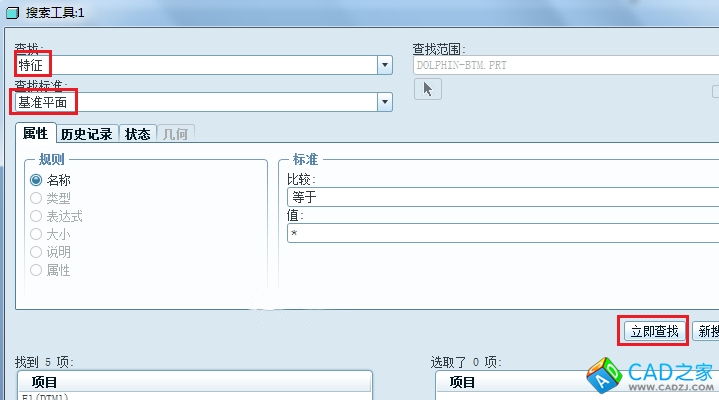

在Proe中我們可以利用搜索工具 ，搜索需要選擇的圖元。在模型特征較多或者裝配中，合理的運用搜索工具將大大的為你的選擇增效。例如選擇基準平面，首先點擊【查找】（Ctrl+F）工具，選擇查找“基準平面”，輸入值或默認“*”，點擊“立即查找”，在左側搜索出的項目中選擇需要的基準平面，移動到右側窗口，關閉對話框。
